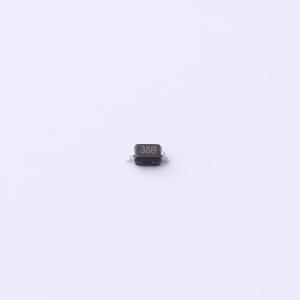

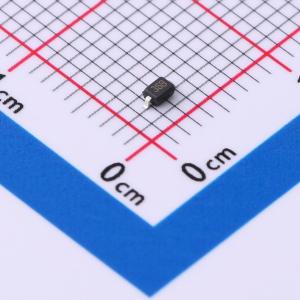

温馨提醒：图片仅供参考，商品以实物为准

SD36C

ESD 36V截止峰值浪涌电流：5A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SD36C旨在采用单片硅技术，替代手机、笔记本电脑和个人数字助理（PDA）等便携式应用中的多层压敏电阻，以实现快速响应时间和超低静电放电（ESD）钳位电压，是保护敏感半导体元件免受损坏的理想解决方案。SD36C符合IEC 61000 - 4 - 2（ESD）标准，可承受±15 kV空气放电和±8 kV接触放电。SD36C采用无铅SOD - 323封装，可保护一条单向线路。该器件与0805多层压敏电阻（MLV）占用相同的印刷电路板（PCB）焊盘面积。
品牌名称: DOWO(东沃)
商品型号: SD36C
商品编号: C5185251
商品封装: SOD-323
包装方式: 编带
商品毛重: 0.029克(g)

商品参数

商品概述

SD36C旨在采用单片硅技术，替代手机、笔记本电脑和个人数字助理（PDA）等便携式应用中的多层压敏电阻，以实现快速响应时间和超低静电放电（ESD）钳位电压，是保护敏感半导体元件免受损坏的理想解决方案。SD36C符合IEC 61000 - 4 - 2（ESD）标准，可承受±15 kV空气放电和±8 kV接触放电。SD36C采用无铅SOD - 323封装，可保护一条单向线路。该器件与0805多层压敏电阻（MLV）占用相同的印刷电路板（PCB）焊盘面积。

商品特性

450W峰值脉冲功率（8/20μs）
保护一条数据或电源线
超低泄漏电流：纳安（nA）级
工作电压：36V
超低钳位电压
符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试空气放电：±30 kV 接触放电：±30 kV
- IEC61000 - 4 - 5（雷击）8A（8/20ns）
符合RoHS标准
封装：SOD - 323
引脚镀层：亚光锡

应用领域

手机及配件
个人数字助理
笔记本电脑及手持设备
便携式仪器
外设
寻呼机外设
台式机和服务器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	36V
	钳位电压	105V
	峰值脉冲电流(Ipp)	5A
	峰值脉冲功率(Ppp)	-
	击穿电压	40V

	属性	参数值
	反向电流(Ir)	1uA
	通道数	单路
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	20pF
