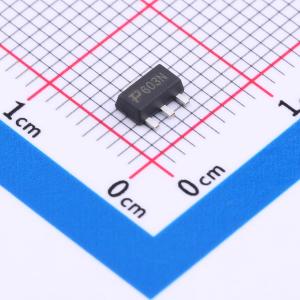

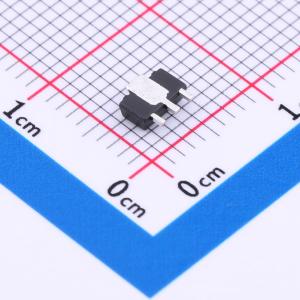

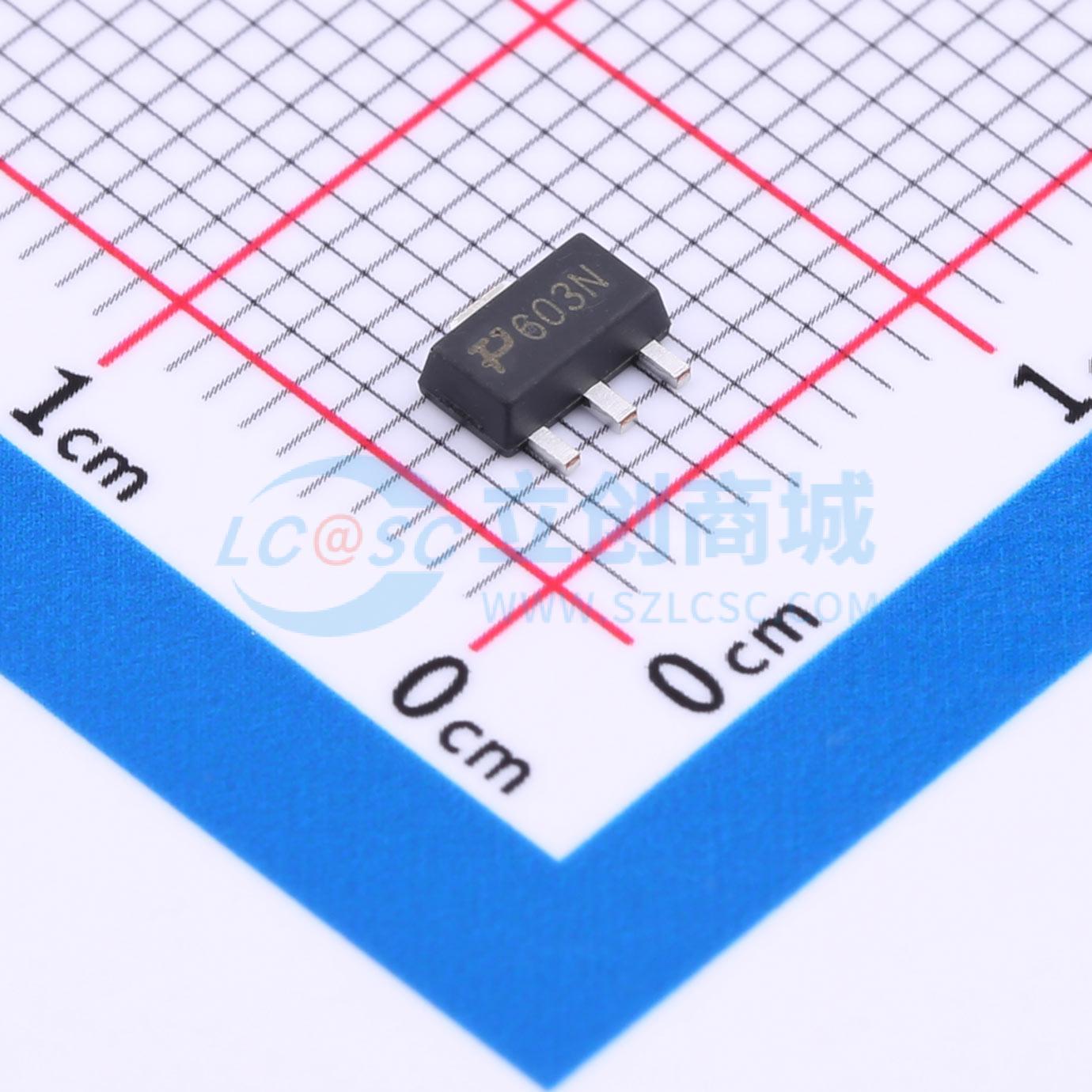

TPM603NT3-2
60V 3.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款增强型MOSFET,具备卓越的低导通电阻和快速开关性能，广泛应用于充电设备、电源管理及高效率电子系统中，提供高效稳定的功率转换与控制功能。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPM603NT3-2
- 商品编号
- C5182083
- 商品封装
- SOT-89-3
- 包装方式
- 编带
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 3.5A | |
| 导通电阻(RDS(on)) | 120mΩ@4.5V；62mΩ@10V | |
| 耗散功率(Pd) | 1.7W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.3V | |
| 栅极电荷量(Qg) | 6nC@4.5V | |
| 输入电容(Ciss) | 247pF | |
| 反向传输电容(Crss) | 19.5pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 34pF |
商品特性
- VDS = 60V,ID = 3.5A
- \mathsfRDS(ON) < 100\mathsfmΩ(VGS = 10V时)
- RDS(ON) < 120 m Ω(VGS = 4.5 V时)
- 高功率和电流处理能力
- 产品无铅
- 表面贴装封装
应用领域
-负载/电源开关-接口开关-超小型便携式电子设备的电池管理-逻辑电平转换
