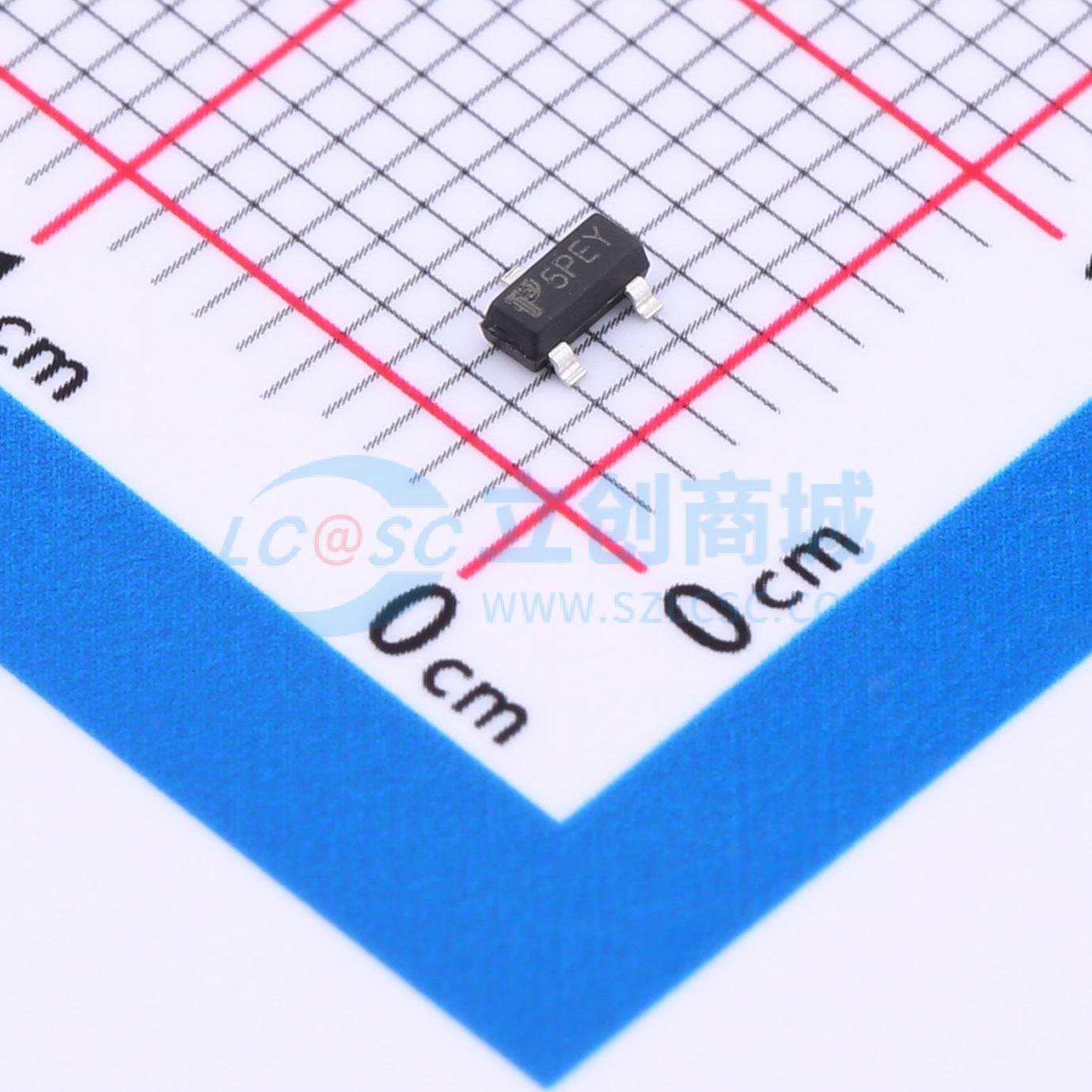

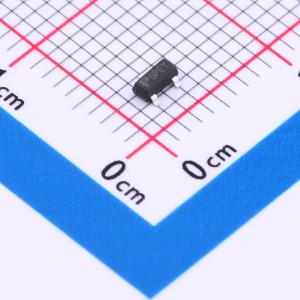

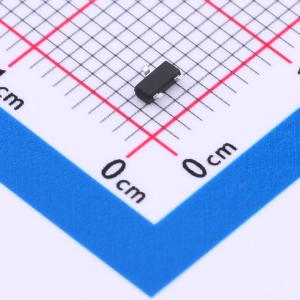

SI2305ADS
耐压:20V 电流:4.1A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：先进的沟槽技术。 出色的导通电阻（RDS(ON)）。 低栅极电荷。 无铅产品。应用：负载/电源开关。 接口
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- SI2305ADS
- 商品编号
- C5182096
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 4.1A | |
| 导通电阻(RDS(on)) | 39mΩ@4.5V；58mΩ@2.5V | |
| 耗散功率(Pd) | 1.7W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 700mV | |
| 栅极电荷量(Qg) | 7.8nC@4.5V | |
| 输入电容(Ciss) | 740pF | |
| 反向传输电容(Crss) | 190pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 290pF |
商品概述
SVT20240NT(P7)(S)是一款采用士兰微LVMOST技术生产的N沟道增强型功率MOS场效应晶体管。改进后的工艺和单元结构经过特别设计，可将导通电阻降至最低，并提供卓越的开关性能。 该器件广泛应用于不间断电源和逆变器系统电源管理领域。
商品特性
- 先进沟槽技术
- 出色的RDS(ON)和低栅极电荷
- 获得无铅产品认证
应用领域
- 负载/电源开关
- 接口开关
- 逻辑电平转换
