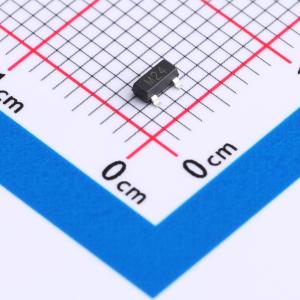

PSOT24C-ES
反向关断电压（典型值）:24V(Max) 击穿电压（最小值）:26.5V 箝位电压:33V 峰值脉冲电流:6A (8/20us) 极性:Unidirectional
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 普容24V，两路单向ESD静电防护器件，30kV，CJ：40pF；电源/音频/视频/通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- PSOT24C-ES
- 商品编号
- C5180273
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 48V | |
| 峰值脉冲电流(Ipp) | 6A | |
| 峰值脉冲功率(Ppp) | 500W@8/20us | |
| 击穿电压(VBR) | 26.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 50pF |
商品概述
PSOT24C-ES 是一款瞬态电压抑制阵列，旨在保护连接至数据和传输线路的组件免受静电放电、电气快速瞬变和雷击的影响。所有引脚均能承受 IEC61000-4-2 空气放电方法测试的 30kV ESD 脉冲。
商品特性
- IEC 61000-4-2 第4级 ESD 保护
- ±30kV 接触放电
- ±30kV 空气放电
- 500W 峰值脉冲功率
- 低钳位电压
- 保护一条双向或两条单向线路
- 低漏电流
- ESD 保护大于 15kV
- 符合 RoHS 标准
应用领域
- 便携式电子设备
- 控制与监控系统
- 服务器、笔记本电脑和台式电脑
- 机顶盒
- 通信系统
