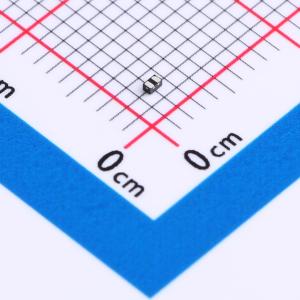

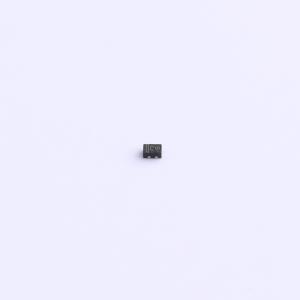

温馨提醒：图片仅供参考，商品以实物为准
AZ5725-01F-ES
普容5.0V，单路双向ESD静电防护器件，30kV，CJ：12pF；音频/视频/通讯防护
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 普容5.0V，单路双向ESD静电防护器件，30kV，CJ：12pF；音频/视频/通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- AZ5725-01F-ES
- 商品编号
- C5180292
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.012克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 6A | |
| 峰值脉冲功率(Ppp) | - |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | - | |
| 类型 | ESD |
商品概述
AZ5725-01F-ES旨在保护电压敏感元件，避免其因静电放电（ESD）而损坏或出现闩锁效应。出色的钳位能力、低泄漏和快速响应时间，为电路板级易受ESD影响的设计提供了同类最佳的保护。由于其尺寸小且采用双向设计，非常适合用于需要音频线路保护的手机、MP3播放器和便携式应用。
商品特性
- IEC 61000-4-2 4级ESD保护
- ±30kV接触放电
- ±30kV空气放电
- 96W峰值脉冲功率（8/20μs）
- 低钳位电压
- 工作电压：5.0V
- 低泄漏电流
- 符合RoHS标准
- 保护一条双向线路
- 结电容：典型值15pF
应用领域
-手机及配件-便携式数字助理-笔记本电脑及手持设备-数码相机-MP3播放器-外围设备
