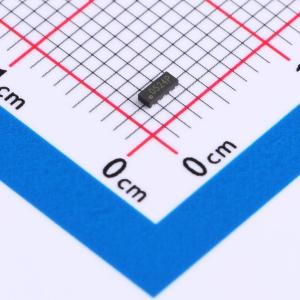

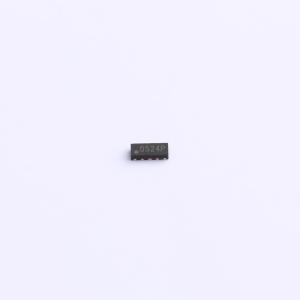

温馨提醒：图片仅供参考，商品以实物为准
AZ1045-04F-ES
0524P，4路单向ESD静电防护器件，20kV，CJ：0.6pF；HDMI/USB高速接口通讯防护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 0524P，5.0V 4路单向ESD静电防护器件，20kV，CJ：0.6pF；HDMI/USB高速接口通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- AZ1045-04F-ES
- 商品编号
- C5180293
- 商品封装
- DFN2510-10L
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 4.5A | |
| 峰值脉冲功率(Ppp) | 60W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 6V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 工作温度 | - | |
| 类型 | ESD |
商品概述
该器件旨在保护电压敏感元件免受静电放电和瞬态电压事件的影响。其出色的钳位能力、低泄漏电流和快速响应时间，使其成为电路板空间有限的设计中理想的静电放电保护解决方案。
商品特性
- 符合IEC 61000-4-2标准第4级静电放电保护
- ±20kV接触放电
- ±20kV空气放电
- 符合IEC 61000-4-4标准电快速瞬变脉冲群保护
- 40A (5/50ns)
- 符合IEC 61000-4-5标准浪涌保护
- 4.5A (8/20us)
- 符合RoHS标准
- 保护四条输入/输出线路
- 超低电容：0.6pF（典型值）
- 低钳位电压
- 低泄漏电流
- 固态硅技术
应用领域
- 高清晰度多媒体接口/通用串行总线2.0
- 显示器和平板显示器
- 10/100/1000以太网
- 笔记本电脑
- 用户身份模块端口
- 自动柜员机接口
