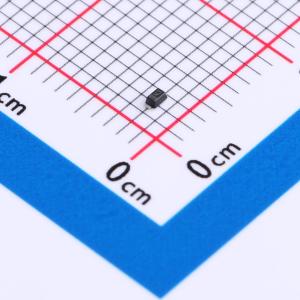

PESD12VS1UB-ES
反向关断电压（典型值）:12V(Max) 击穿电压（最小值）:13.3V 箝位电压:35V 峰值脉冲电流:8A (8/20us) 极性:Unidirectional
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 普容12V，单路单向ESD静电防护器件，30kV，CJ：70pF；12V电源/音频/视频/通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- PESD12VS1UB-ES
- 商品编号
- C5180305
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.022克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 35V | |
| 峰值脉冲电流(Ipp) | 8A | |
| 峰值脉冲功率(Ppp) | - |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 13.3V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | - | |
| 类型 | ESD |
商品概述
PESD12VS1UB-ES 是一款瞬态电压抑制器，旨在保护连接到数据和传输线路的组件，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击的影响。使用 IEC61000-4-2 空气放电方法时，所有引脚都能承受 30kV 的 ESD 脉冲。
商品特性
- IEC 61000-4-2 四级 ESD 保护
- ±30kV 接触放电
- ±30kV 空气放电
- 200W 峰值脉冲功率（8/20μs）
- 符合 RoHS 标准
- 单向配置
- 低钳位电压
- 低泄漏电流
- 保护一路电源或 I/O
应用领域
- 便携式电子设备
- 控制与监测系统
- 服务器、笔记本电脑和台式电脑
- 机顶盒
- 通信系统
- 数码相机
