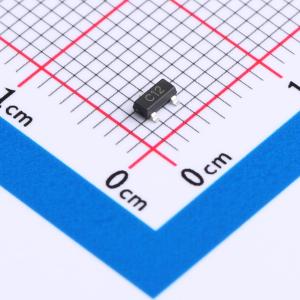

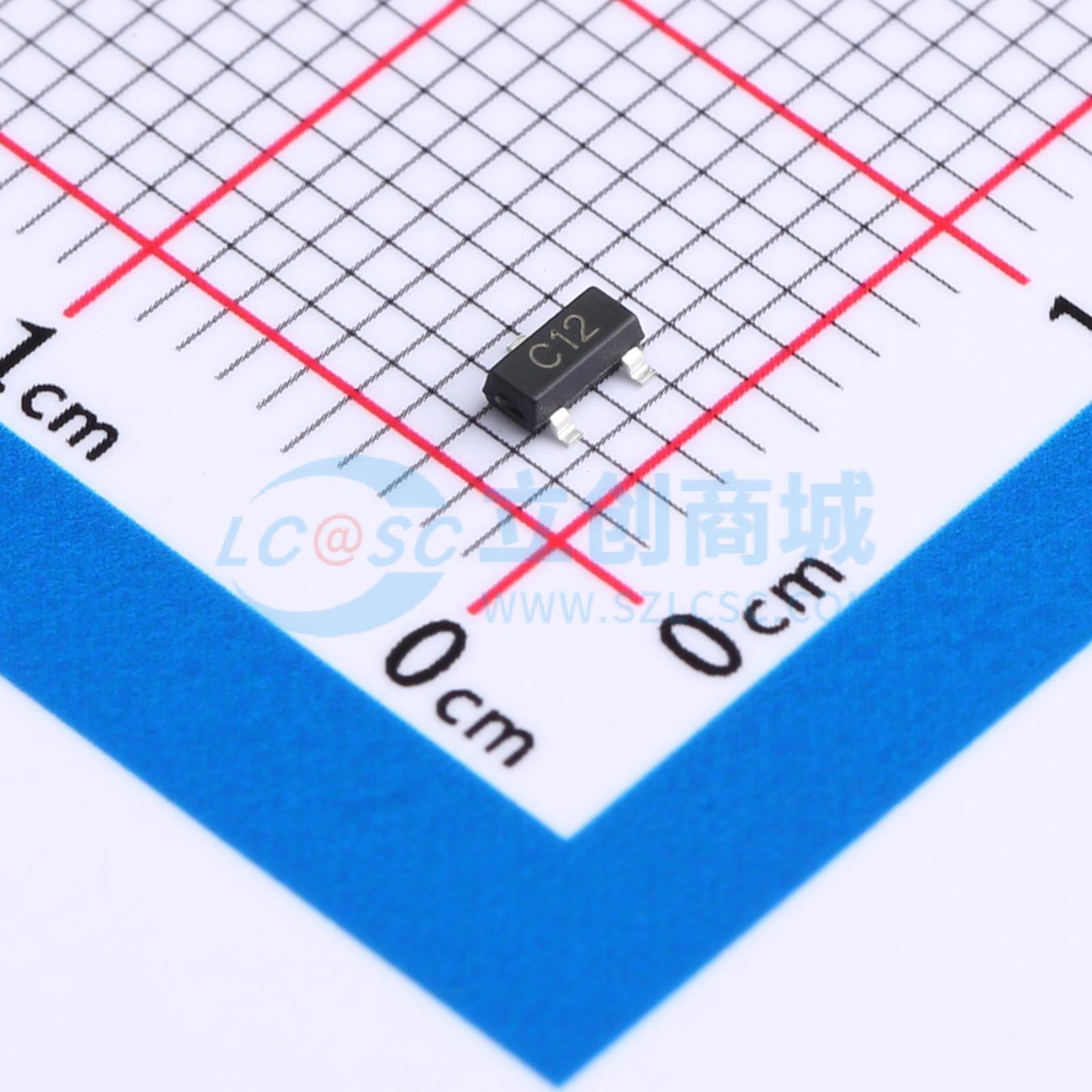

SM12C-ES
反向关断电压（典型值）:12V(Max) 击穿电压（最小值）:13.3V 箝位电压:37V 峰值脉冲电流:12A (8/20us) 极性:Bidirectional
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 普容12V，两路双向ESD静电防护器件，30kV，CJ：100pF；电源/音频/视频/通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- SM12C-ES
- 商品编号
- C5180276
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 37V | |
| 峰值脉冲电流(Ipp) | 12A | |
| 峰值脉冲功率(Ppp) | 450W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 13.3V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | - | |
| 类型 | ESD |
商品概述
SM12C-ES是一款瞬态电压抑制器阵列，旨在保护连接至数据和传输线路的元件免受静电放电、电气快速瞬变和雷电的影响。所有引脚均能承受采用IEC61000-4-2空气放电方法的30kV ESD脉冲。
商品特性
- IEC 61000-4-2 4级ESD保护
- ±30kV接触放电
- ±30kV空气放电
- 600W峰值脉冲功率(8/20μs)
- 低钳位电压
- 保护两条双向或两条单向线路
- 低漏电流
- 符合RoHS标准
应用领域
- 便携式电子设备
- 控制与监控系统
- 服务器、笔记本电脑和台式电脑
- 机顶盒
- 通信系统
- 蜂窝手机及配件
