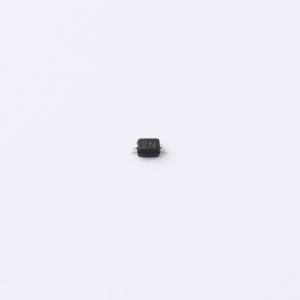

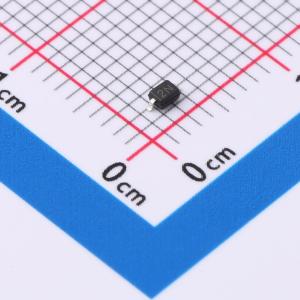

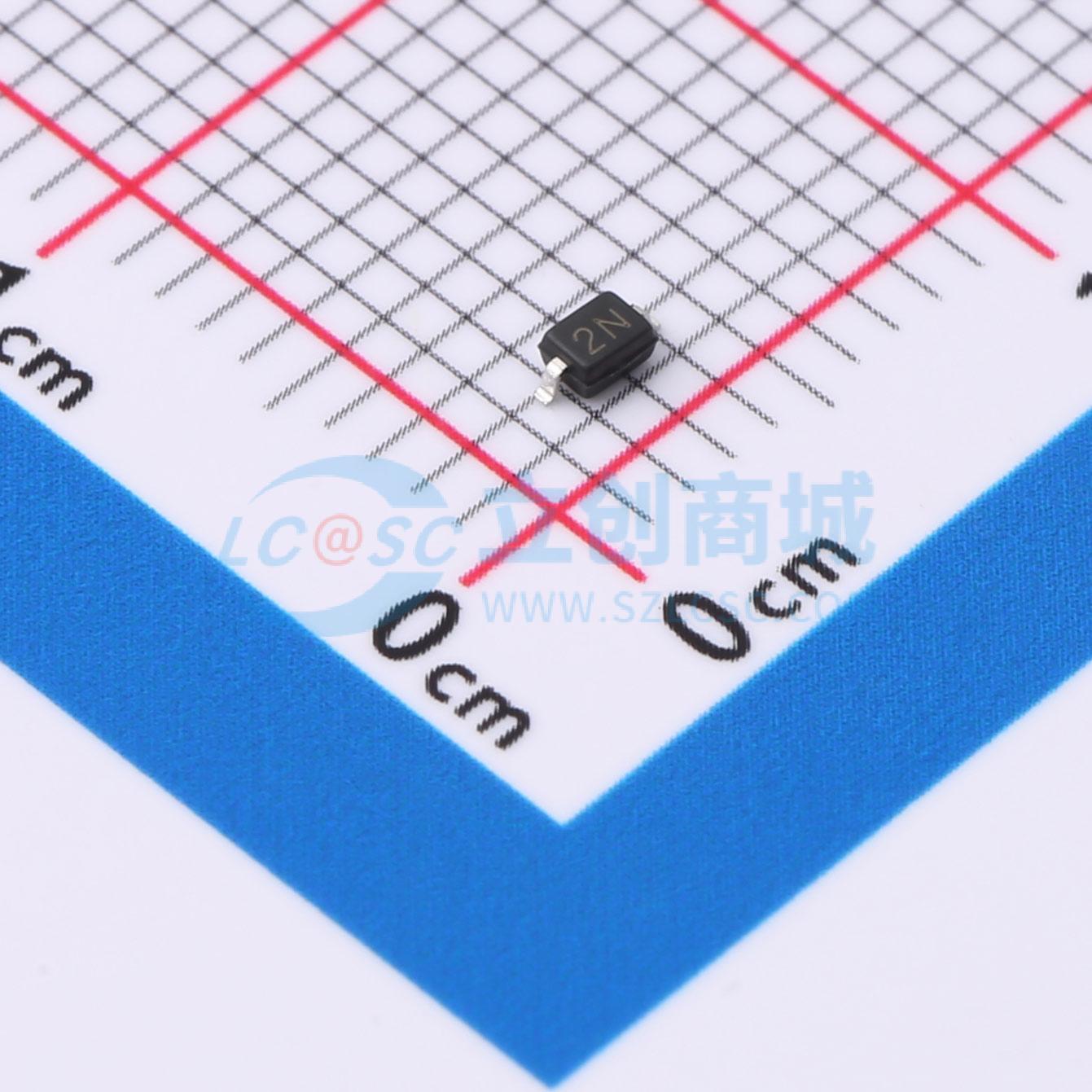

温馨提醒：图片仅供参考，商品以实物为准
PSD36C-ES
反向关断电压（典型值）:36V(Max) 击穿电压（最小值）:38.0V 箝位电压:72V 峰值脉冲电流:4A (8/20us) 极性:Bidirectional
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 普容36V，单路双向ESD静电防护器件，30kV，CJ：20pF；36V电源/音频/视频/通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- PSD36C-ES
- 商品编号
- C5180287
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 72V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 550W@8/20us | |
| 击穿电压(VBR) | 38V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 18pF |
商品概述
PSD36C-ES 是一款瞬态电压抑制器，旨在保护连接至数据和传输线路的元件，使其免受静电放电、电快速瞬变和雷击的影响。所有引脚均能承受采用 IEC61000-4-2 空气放电方法的 30kV 静电放电脉冲。
商品特性
- 符合 IEC 61000-4-2 第 4 级静电放电防护标准
- ±30kV 接触放电
- ±30kV 空气放电
- 550W 峰值脉冲功率
- 低钳位电压
- 低泄漏电流
- 符合 RoHS 标准
- 保护一条双向线路
- 工作电压：3.3V、5V、8V、12V、15V、24V、36V
应用领域
- 便携式电子设备
- 控制与监控系统
- 服务器、笔记本和台式电脑
- 机顶盒
- 通信系统
