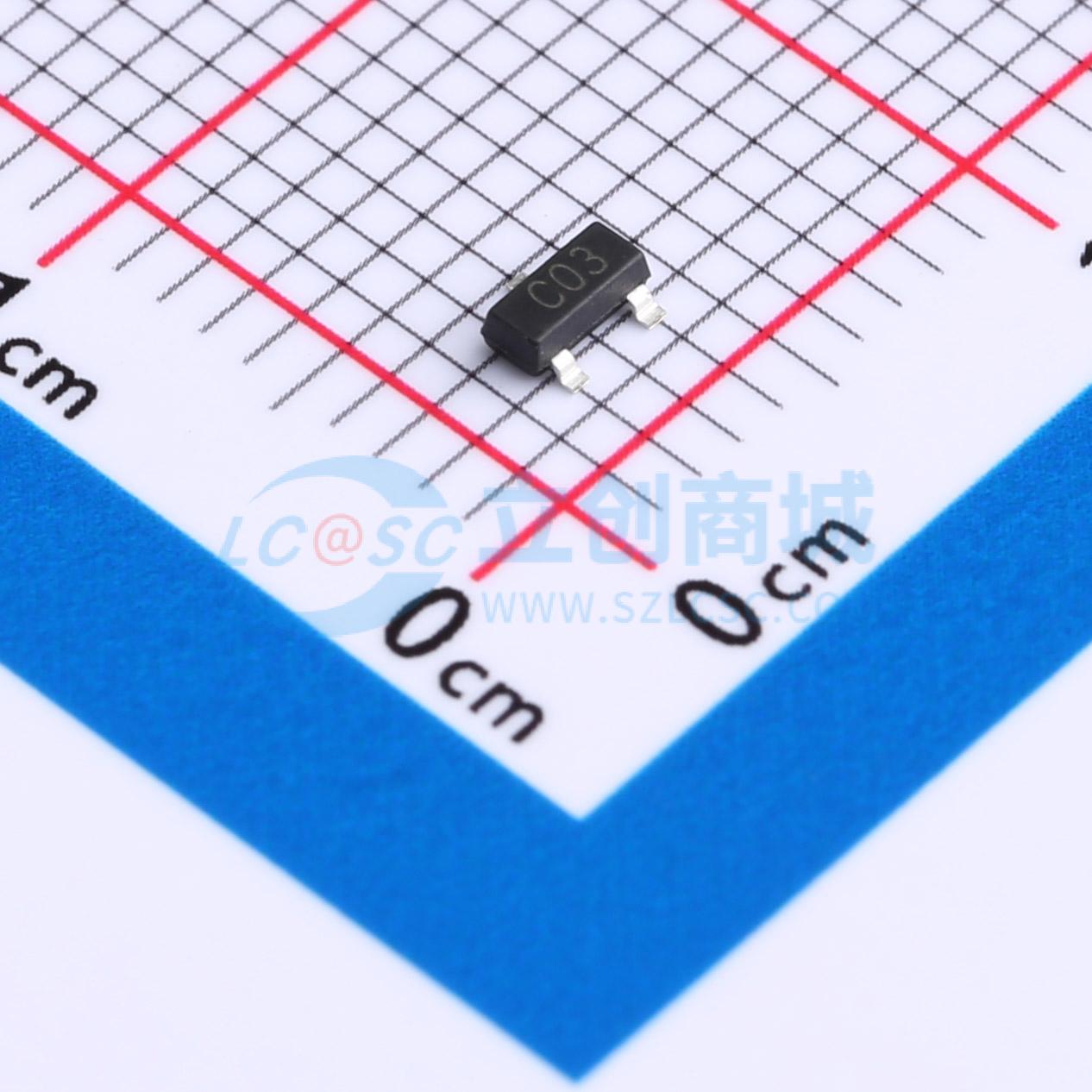

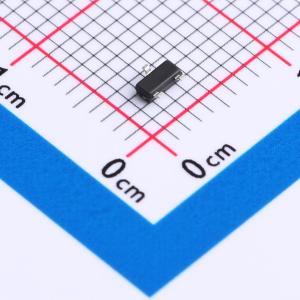

温馨提醒：图片仅供参考，商品以实物为准
SM03C-ES
反向关断电压（典型值）:3.3V(Max) 击穿电压（最小值）:4.5V 箝位电压:8.5V 峰值脉冲电流:24A (8/20us) 极性:Bidirectional
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 普容3.3V，30A+，两路双向ESD静电防护器件，30kV，CJ：45pF；音频/视频/通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- SM03C-ES
- 商品编号
- C5180274
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 30A | |
| 峰值脉冲功率(Ppp) | - |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 3.6V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | - | |
| 类型 | ESD |
商品概述
SM03C-ES是一款瞬态电压抑制器阵列，旨在保护连接至数据和传输线路的元件，使其免受静电放电、电气快速瞬变和雷击的影响。所有引脚均能承受使用IEC61000-4-2空气放电方法测试的30kV ESD脉冲。
商品特性
- IEC 61000-4-2 4级 ESD保护
- ±30kV接触放电
- ±30kV空气放电
- 300W峰值脉冲功率（8/20us）
- 低钳位电压
- 工作电压：3.3V
- 低漏电流
- ESD保护 > 15kV
- 符合RoHS标准
- 保护两条双向线路
应用领域
- 便携式电子设备
- 控制与监控系统
- 服务器、笔记本和台式电脑
- CAN总线保护
- 汽车应用
- 蜂窝手机及配件
