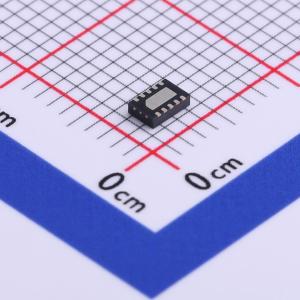

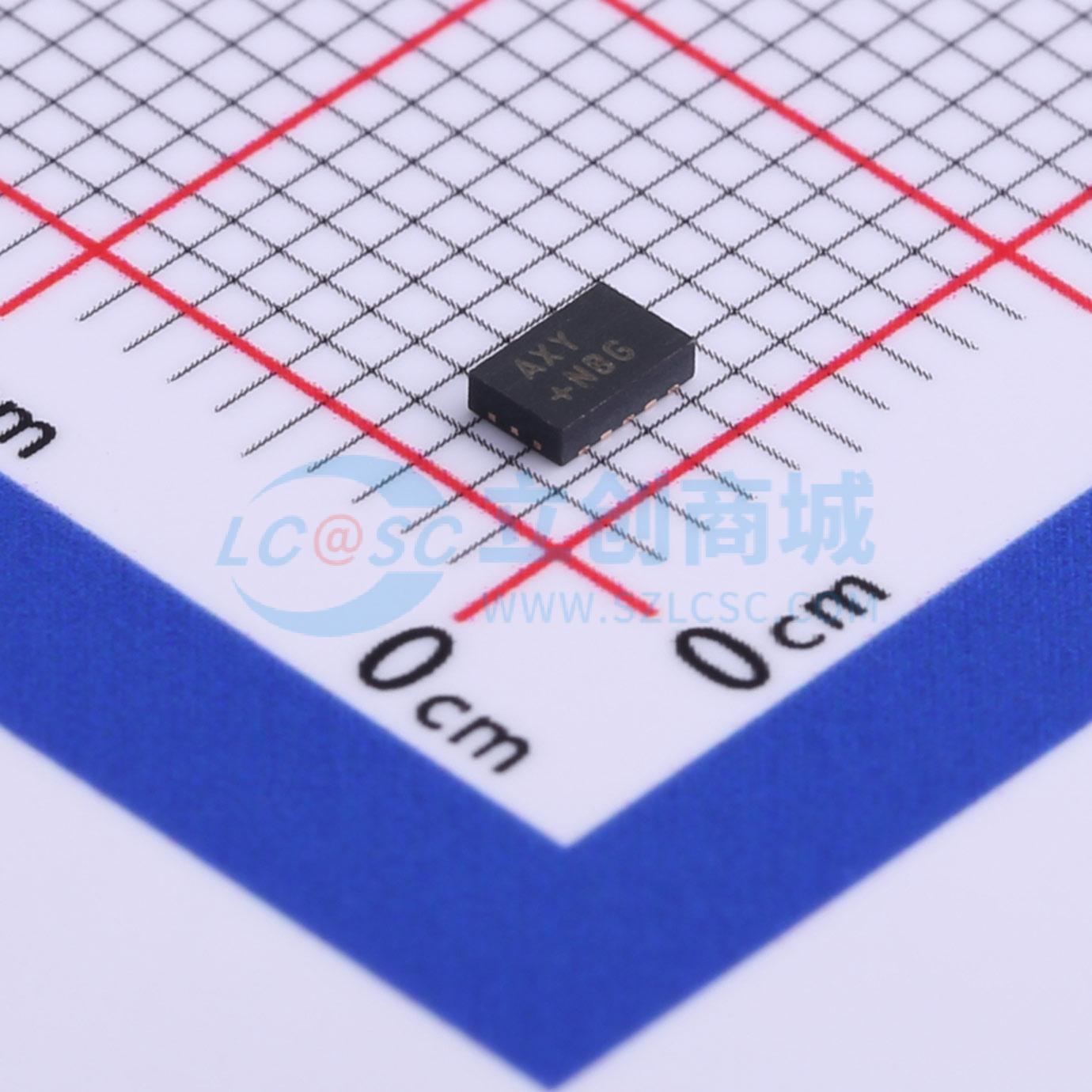

温馨提醒：图片仅供参考，商品以实物为准
MAX17502FATB+T
60V, 1A, 超小型高效同步降压DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MAX17502是一款60V输入电压范围、1A输出电流的超小型高效同步降压DC-DC转换器。它采用峰值电流模式控制,内置MOSFET,支持固定3.3V、5V或可调输出电压,具有软启动、欠压锁定和复位等功能。
- 商品型号
- MAX17502FATB+T
- 商品编号
- C559500
- 商品封装
- TDFN-10(2x3)
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~60V | |
| 输出电压 | 5V | |
| 输出电流 | 1A | |
| 开关频率 | 600kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
MAx17502是一款高效、高压同步降压DC-DC转换器，内置MOSFET。它的工作输入电压范围为4.5V至60V，并提供固定的3.3V、5V或可调输出电压（0.9V至VIN的92%），同时可提供高达1A的电流。在-40℃至+125℃的温度范围内，输出电压精度可达±1.7%。有紧凑的TDFN和TSSOP封装可供选择。
MAx17502采用峰值电流模式控制与脉宽调制(PWM)，并在任何负载下以固定开关频率工作。低阻抗的片上MOSFET确保了满载时的高效率并简化了布局。
可编程软启动功能允许用户减少输入浪涌电流。还包括一个输出使能/欠压锁定引脚(EN/UVLO)，使用户能够在所需的输入电压水平下开启器件。开漏RESET引脚在成功调节输出电压后向系统提供延迟的电源良好信号。
