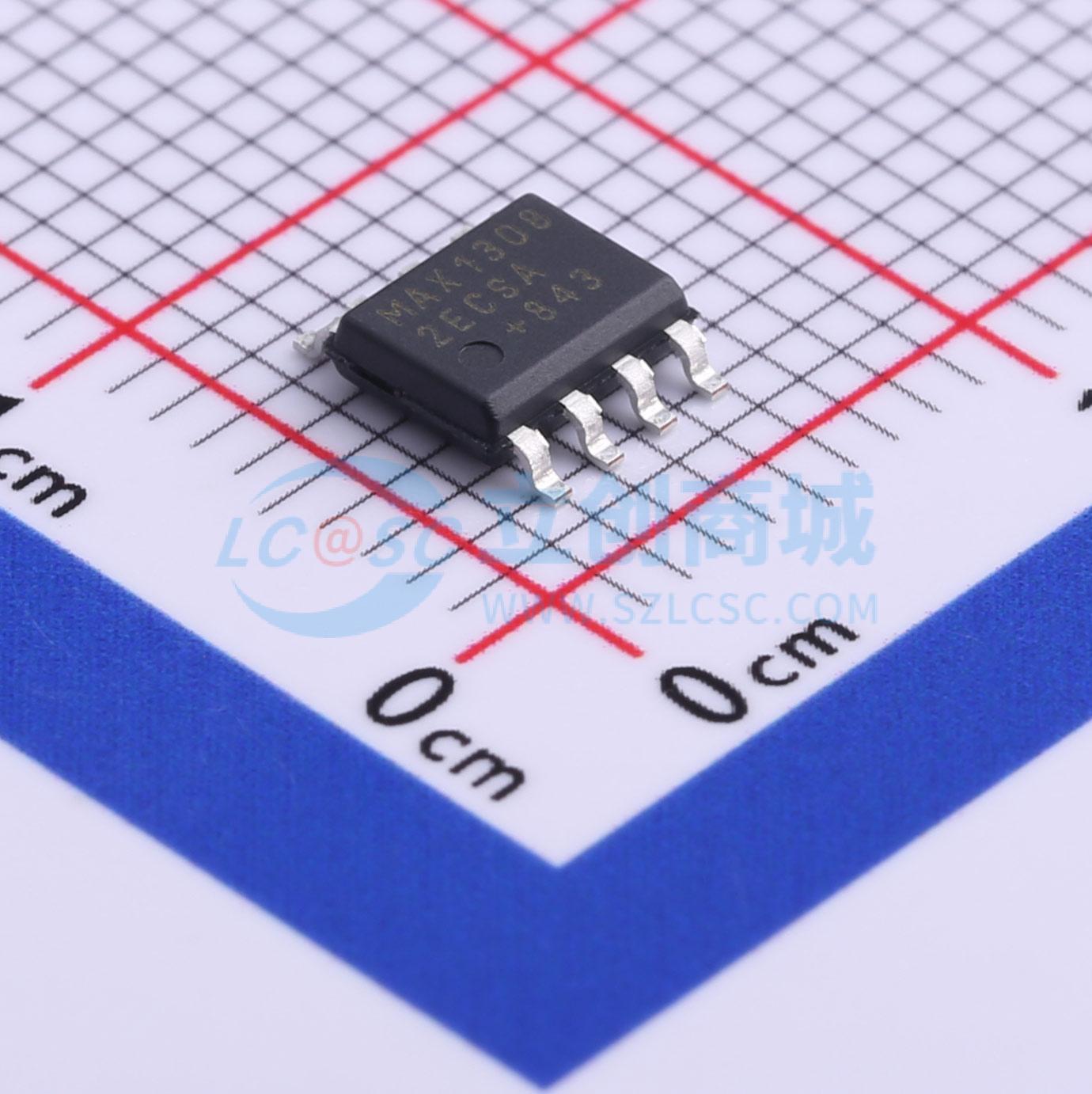

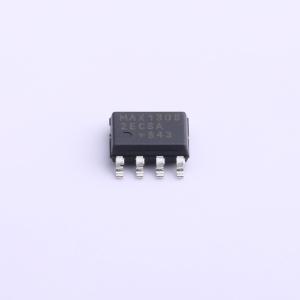

温馨提醒：图片仅供参考，商品以实物为准

MAX13082ECSA+T

MAX13082E-MAX13089E +5.0V, ±15kV ESD-Protected, Fail-Safe, Hot-Swap, RS-485/RS-422 收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有±15kV ESD保护、故障安全和热插拔功能的RS-485/RS-422收发器，支持半双工或全双工通信。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX13082ECSA+T
商品编号: C559520
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.22克(g)

商品参数

商品概述

MAX13080E–MAX13089E 是 +5.0V、具备 ±15kV ESD 保护功能的 RS-485/RS-422 收发器，其特点是包含一个驱动器和一个接收器。这些器件具备故障安全电路，可确保在接收器输入开路或短路时，接收器输出逻辑高电平。若终端总线上的所有发送器均被禁用（高阻抗），接收器将输出逻辑高电平。MAX13080E 系列具备热插拔功能，可消除上电或热插拔期间总线上的误转换。 MAX13080E/MAX13081E/MAX13082E 采用了降低压摆率的驱动器，可最大程度减少 EMI，并降低因电缆端接不当而产生的反射，支持高达 250kbps 的无差错数据传输。MAX13083E/MAX13084E 同样采用压摆率受限的驱动器，但允许高达 500kbps 的传输速度。MAX13086E/MAX13087E/MAX13088E 的驱动器压摆率不受限制，可实现高达 16Mbps 的传输速度。MAX13089E 的压摆率可通过引脚选择 250kbps、500kbps 和 16Mbps。 MAX13082E/MAX13088E 适用于半双工通信，而 MAX13080E/MAX13081E/MAX13083E/MAX13084E/MAX13086E/MAX13087E 适用于全双工通信。MAX13089E 可选择半双工或全双工操作，还可通过独立引脚对接收器和发送器的输出相位进行独立编程。 MAX13080E 系列收发器在空载或驱动器禁用且满载时，电源电流为 1.2mA。所有器件的接收器输入阻抗为 1/8 单位负载，允许总线上连接多达 256 个收发器。 MAX13080E/MAX13083E/MAX13086E/MAX13089E 提供 14 引脚 PDIP 和 14 引脚 SO 封装。MAX13081E/MAX13082E/MAX13084E/MAX13087E/MAX13088E 提供 8 引脚 PDIP 和 8 引脚 SO 封装。这些器件可在商业、扩展和汽车温度范围内工作。

商品特性

RS-485/RS-422 I/O 引脚具备扩展 ESD 保护功能，人体模型 ±15kV
在保持与 EIA/TIA-485 兼容的同时，具备真正的故障安全接收器
DE 和 RE 引脚采用热插拔输入结构
增强的压摆率限制功能，有助于实现无差错数据传输（MAX13080E–MAX13084E/MAX13089E）
低电流关断模式（MAX13081E/MAX13084E/MAX13087E 除外）
引脚可选全/半双工操作（MAX13089E）
相位控制功能，可纠正双绞线反转问题（MAX13089E）
允许总线上连接多达 256 个收发器
提供行业标准 8 引脚 SO 封装

应用领域

电表
照明系统
工业控制
电信
安全系统
仪器仪表
现场总线

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	4.5V~5.5V
	数据速率	250Kbps

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	-40℃~+85℃
	静态电流	1.8mA
	通讯模式	半双工
