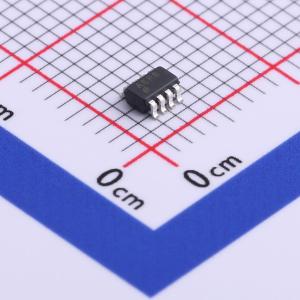

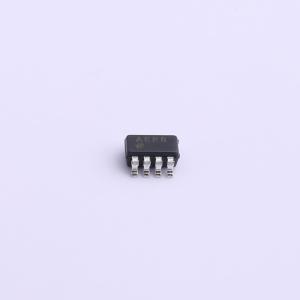

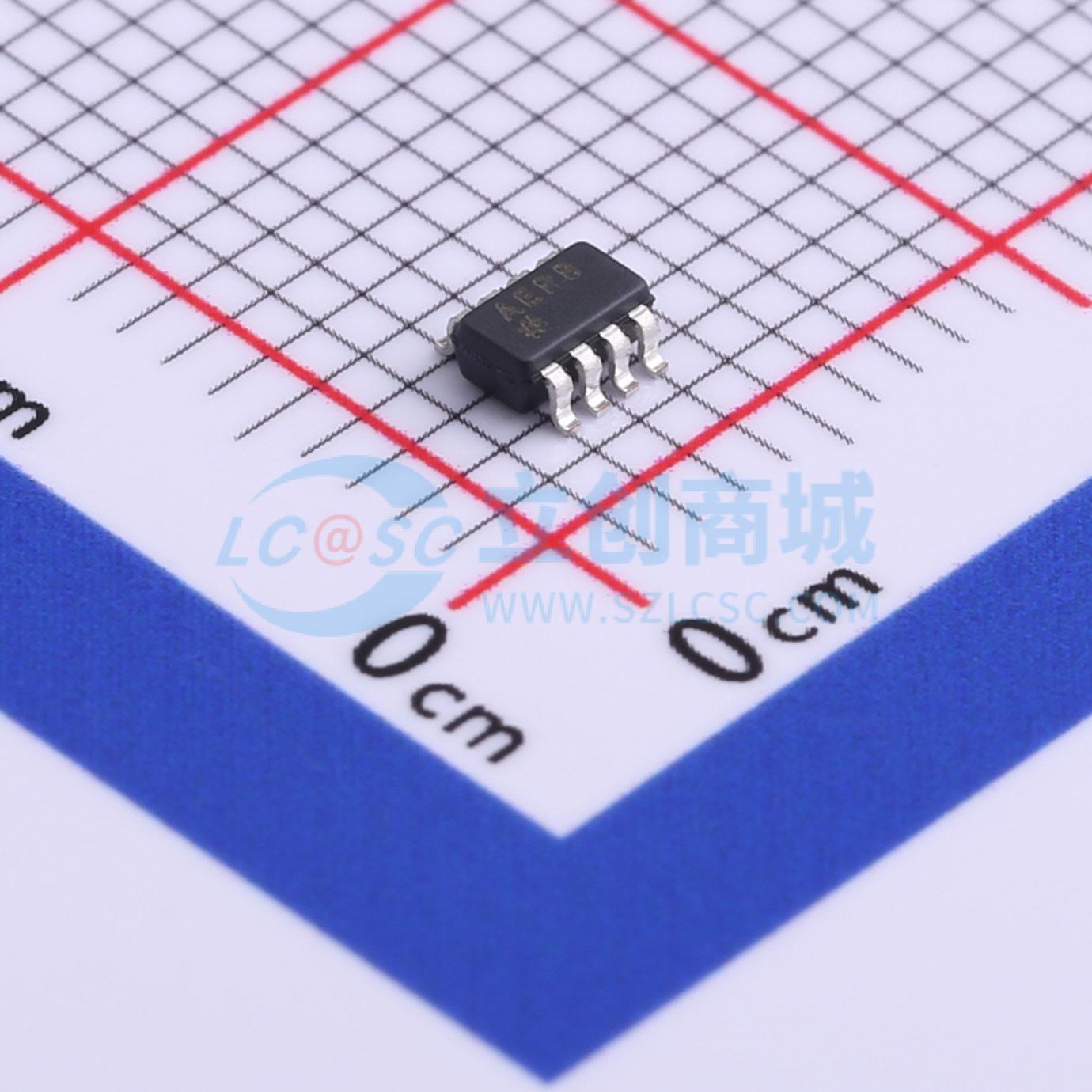

MAX3061EEKA#TG16
MAX3061EEKA#TG16
SMT扩展库PCB免费打样
私有库下单最高享92折
- 商品型号
- MAX3061EEKA#TG16
- 商品编号
- C559531
- 商品封装
- SOT-23-8
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 5V | |
| 数据速率 | 500Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 910uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | 热插拔保护；热关断保护；低功耗模式；过流保护 |
商品概述
MAX3060E/MAX3061E/MAX3062E高速RS-485/RS-422通信收发器包含一个驱动器和一个接收器。这些设备具有故障安全电路，当接收器输入开路或短路时，保证接收器输出为逻辑高电平。这意味着如果总线上所有发送器都禁用（高阻态），接收器输出为逻辑高电平。这些设备还具有热插拔电路，在热插入过程中消除了数据毛刺。
MAX3060E的驱动器具有限斜率功能，可以最小化电磁干扰并减少由电缆终端不当引起的反射，允许无误码数据传输速率高达115kbps。MAX3061E也具有限斜率功能，传输速率可达500kbps。MAX3062E的驱动器不限斜率，允许传输速率高达20Mbps。所有发送器输出均采用人体模型保护至±15kV ESD保护。
这些收发器在空载时通常消耗910μA的电源电流，或者在驱动器禁用且满载时消耗790μA。
所有设备的接收器输入阻抗为1/8单位负载，允许总线上最多连接256个收发器。这些设备适用于半双工通信。
应用领域
- RS-422/RS-485通信
- 电平转换器
- 适用于EMI敏感应用的收发器
- 工业控制局域网
