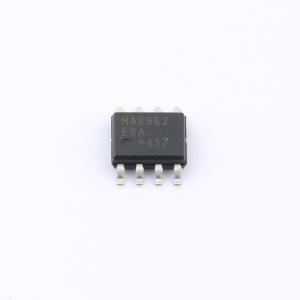

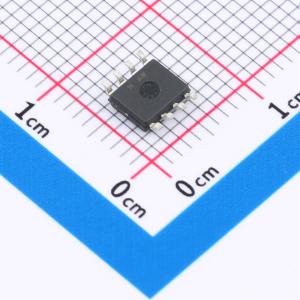

温馨提醒：图片仅供参考，商品以实物为准

MAX962ESA+T

单/双/四路、超高速、+3V/+5V、超摆幅比较器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是低功率、超高速比较器，具有内部迟滞。针对单 +3V 或 +5V 操作进行了优化。输入共模范围扩展至 100mV Beyond-the-Rails，输出可以吸收或提供 4mA 电流，至距离 GND 和 VCC 0.52V 以内。传播延迟为 4.5ns（5mV 过驱动），每个比较器的电源电流为 5mA。部分产品具有关断模式，在此模式下每个比较器仅消耗 270μA 电源电流。部分产品提供互补输出和锁存使能功能，锁存使能允许用户保持有效的比较器输出。部分产品采用微小的 5 引脚 SOT23 封装，单通道和双通道产品有节省空间的 8 引脚 μMAX 封装。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX962ESA+T
商品编号: C559544
商品封装: SO-8
包装方式: 编带
商品毛重: 0.23克(g)

商品参数

商品概述

MAX961–MAX964/MAX997/MAX999 是具有内部迟滞功能的低功耗、超高速比较器。这些器件针对单 +3V 或 +5V 电源工作进行了优化。输入共模范围可超出电源轨（Beyond-theRails™）100mV，输出可吸入或输出 4mA 电流，输出电压可低至距离地（GND）0.52V，高至距离电源（VCC）0.52V。传播延迟为 4.5ns（过驱动电压为 5mV 时），每个比较器的电源电流为 5mA。 MAX961/MAX963/MAX964 和 MAX997 具有关断模式，在此模式下每个比较器的电源电流仅为 270μA。MAX961/MAX963 提供互补输出和锁存使能功能。锁存使能允许用户保持有效的比较器输出。MAX999 采用微型 5 引脚 SOT23 封装。单通道的 MAX961/MAX997 和双通道的 MAX962 采用节省空间的 8 引脚 μMAX 封装。

商品特性

超快速，4.5ns 传播延迟
非常适合 +3V 和 +5V 单电源应用
超出电源轨的输入电压范围
低电源电流，5mA（MAX997/MAX999）
3.5mV 内部迟滞，实现干净的开关切换
输出锁存（MAX961/MAX963）
TTL/CMOS 兼容输出
关断模式（MAX961/MAX963/MAX964/MAX997）
提供节省空间的封装：5 引脚 SOT23（MAX999）、8 引脚 μMAX（MAX961/MAX962/MAX997）、16 引脚 QSOP（MAX964）

应用领域

单 3V/5V 系统
便携式/电池供电系统
阈值检测器/鉴别器
GPS 接收器
线路接收器
过零检测器
高速采样电路

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	比较器
	比较器数	双路
	输入失调电压(Vos)	1.5mV
	输入偏置电流(Ib)	15uA
	传播延迟(tpd)	4.5ns
	滞后电压(Vhys)	3.5mV

	属性	参数值
	共模抑制比(CMRR)	-
	输出类型	-
	输出模式	CMOS；TTL
	轨到轨	轨到轨输入
	静态电流(Iq)	8mA
	工作温度	-40℃~+85℃
