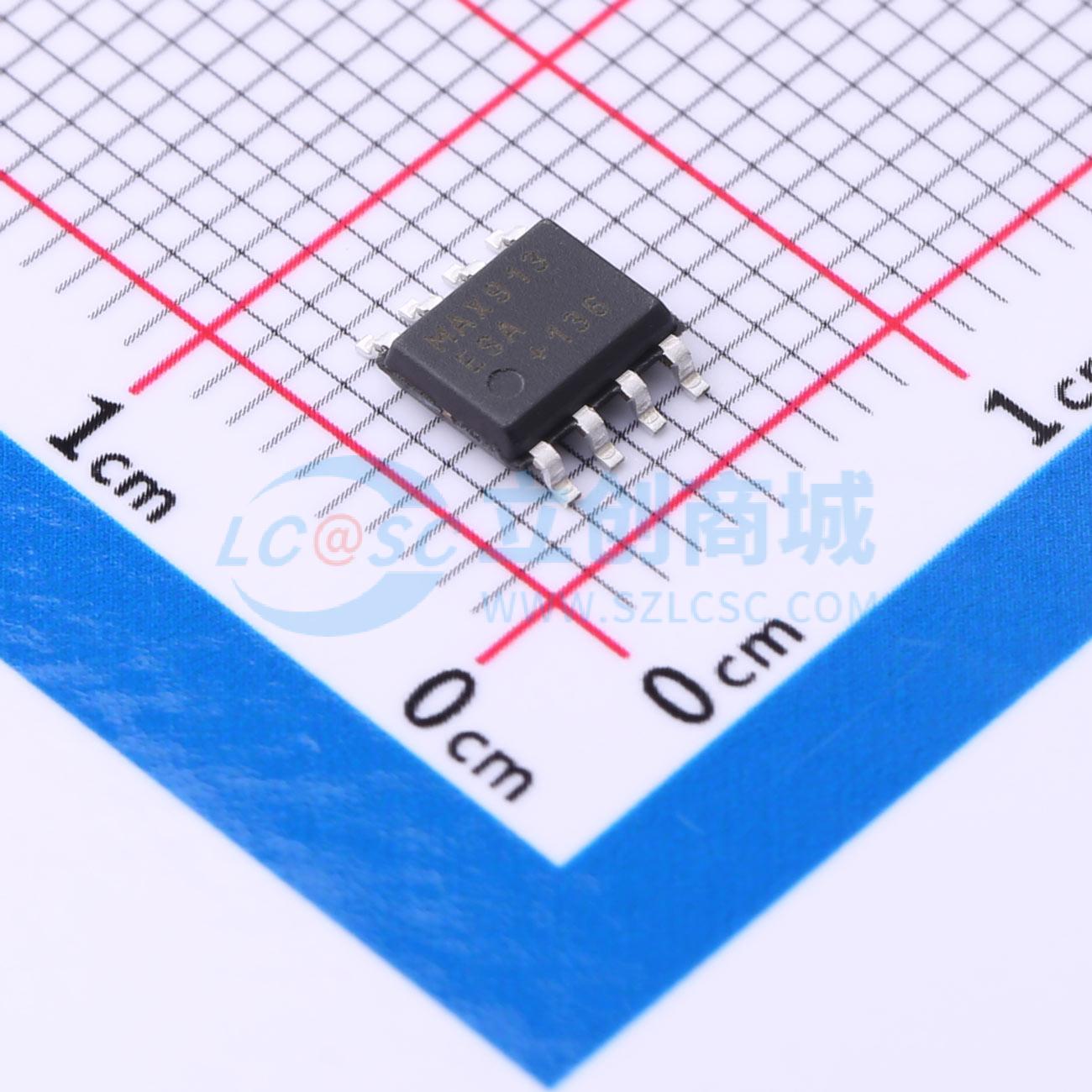

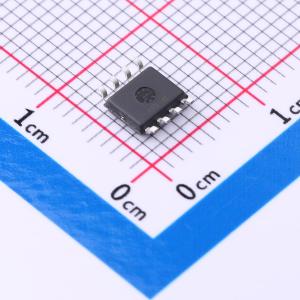

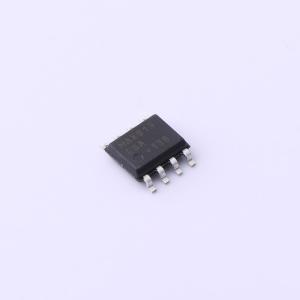

MAX913ESA+
单/双路、超高速、低功耗、高精度TTL比较器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高- 速、低- 功率比较器具有差分输入和互补TTL输出。快速传播延迟（典型值10ns）、极低的电源电流和包含负轨的宽共模输入范围，使其适用于低功率、高速、单+5V或±5V应用，如V/F转换器或开关稳压器。输出在线性区域保持稳定，此特性消除了高速比较器在缓慢移动输入信号驱动时常见的输出不稳定性。可以由单+5V电源或±5V分离电源供电。是LT1016的改进型直接替代产品，提供更宽的输入电压范围，且在功耗的一小部分下具有同等速度。双比较器具有与单比较器同等的性能，并包括独立的锁存控制。
- 商品型号
- MAX913ESA+
- 商品编号
- C561223
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 单路 | |
| 输入失调电压(Vos) | 100uV | |
| 输入偏置电流(Ib) | 2uA | |
| 传播延迟(tpd) | 10ns | |
| 共模抑制比(CMRR) | - | |
| 输出类型 | - | |
| 输出模式 | TTL |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 6mA | |
| 工作温度 | -40℃~+85℃ | |
| 最大电源宽度(Vdd-Vss) | 13V | |
| 单电源 | 4.5V~5V | |
| 双电源(Vee ~ Vcc) | ±5V | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 输入失调电流(Ios) | 500nA |
商品特性
- 单+5V或双±5V电源供电
- 输入范围可低于负电源
- 低功耗：每个比较器6mA（+5V）
- 无最小输入信号压摆率要求
- 无电源电流尖峰
- 线性区域稳定
- 输入可超过任一电源
- 低失调电压：0.8mV
- 提供小型μMAX封装
应用领域
- 过零检测器
- 以太网线路接收器
- 开关稳压器
- 高速采样电路
- 高速触发器
- 扩展范围V/F转换器
- 快速脉冲宽度/高度鉴别器
