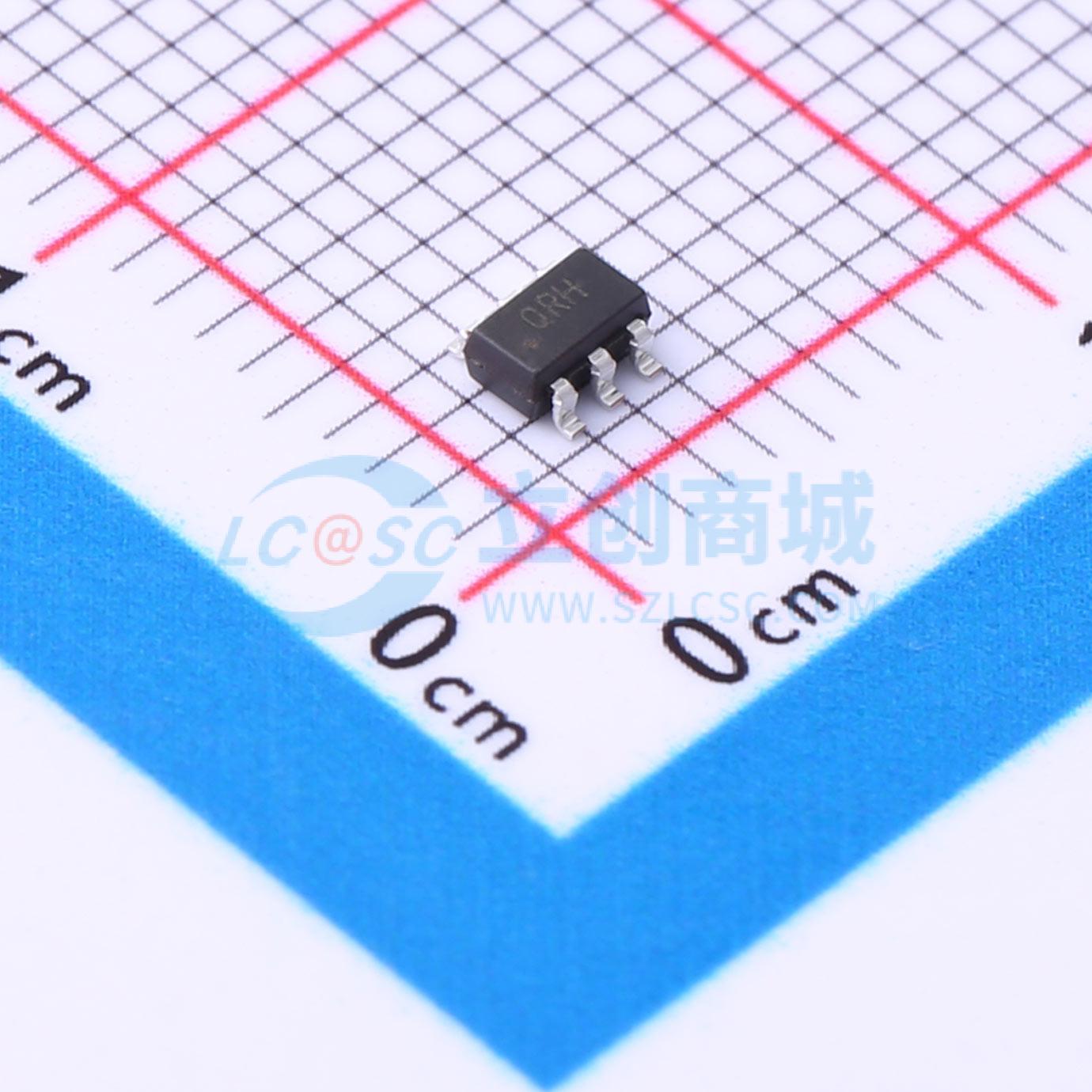

温馨提醒：图片仅供参考，商品以实物为准

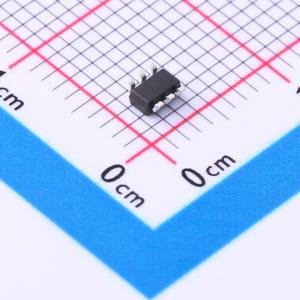

CP05-LF-T7

单向TVS 5V截止

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CPxx和CPxxC系列是超小型单片TVS抑制器阵列，旨在保护敏感IC组件免受静电放电（ESD）的破坏影响。该系列非常适合用于智能手机、笔记本电脑和其他无线设备等便携式电子产品。CPxx和CPxxC系列可用于信号电压为正的I/O端口。这些器件还将按照IEC 61000 - 4 - 2和IEC 61000 - 4 - 4要求提供保护。该系列采用SOT - 23 - 6封装配置，每线路额定峰值脉冲功率为200瓦（8/20μs）。
品牌名称: PROTEK
商品型号: CP05-LF-T7
商品编号: C561426
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.044克(g)

商品参数

商品概述

CPxx和CPxxC系列是超小型单片TVS抑制器阵列，旨在保护敏感IC组件免受静电放电（ESD）的破坏影响。该系列非常适合用于智能手机、笔记本电脑和其他无线设备等便携式电子产品。 CPxx和CPxxC系列可用于信号电压为正的I/O端口。这些器件还将按照IEC 61000 - 4 - 2和IEC 61000 - 4 - 4要求提供保护。该系列采用SOT - 23 - 6封装配置，每线路额定峰值脉冲功率为200瓦（8/20μs）。

商品特性

符合IEC 61000 - 4 - 2（ESD）标准：空气放电15kV，接触放电8kV
符合IEC 61000 - 4 - 4（EFT）标准：40A，5/50ns
符合IEC 61000 - 4 - 5（浪涌）标准：12A，8/20μs - 1级（线路 - 地）和2级（线路 - 线路）
每线路200瓦峰值脉冲功率（tp = 8/20μs）
单片设计
保护4条双向线路和5条单向线路
单向和双向配置
ESD保护能力>25千伏
提供多种电压规格
低钳位电压
低泄漏电流
符合RoHS标准
符合REACH标准

应用领域

智能手机
便携式电子产品
多个I/O端口和电源
火线、以太网和USB接口

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5V
	钳位电压	9.8V
	峰值脉冲功率(Ppp)	200W@8/20us

	属性	参数值
	击穿电压	6V
	反向电流(Ir)	20uA
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	70pF
