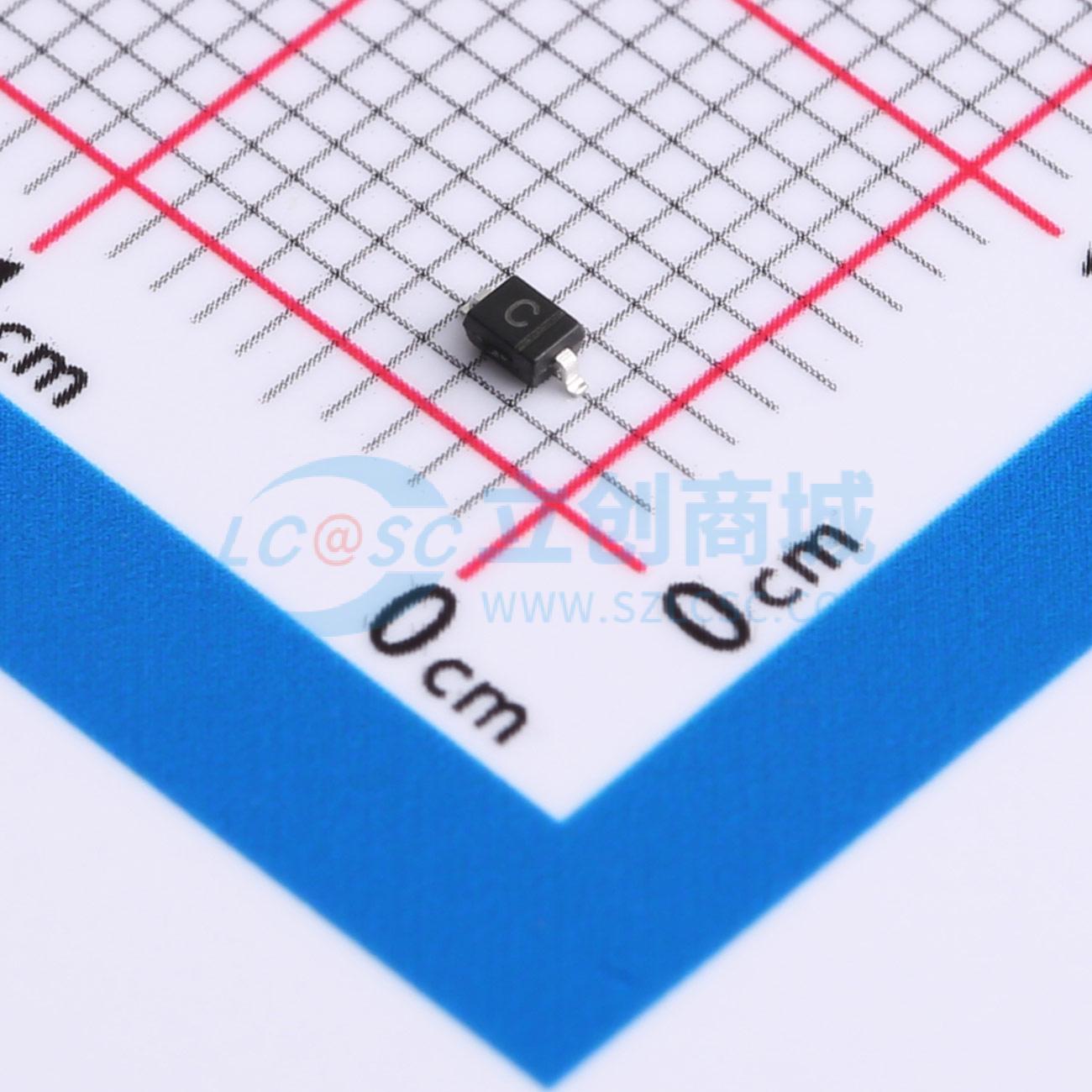

PSD08-LF-T7

单向ESD 8V截止

描述: PSDxx 和 PSDxxC 系列是瞬态电压抑制器阵列，专为智能手机、笔记本电脑和其他便携式电子设备的 ESD 保护而设计。与多层压敏电阻（MLV）等其他技术相比，这些基于硅的二极管具有出色的钳位电压和性能。PSDxx 和 PSDxxC 系列可在单向或双向配置中用作单线保护器。SOD - 323 小封装配置为设计人员提供了在印刷电路板上为每个 I/O 端口或电压总线灵活布局的选择。PSDxx 和 PSDxxC 系列符合 IEC 61000 - 4 - 2（ESD）、61000 - 4 - 4（EFT）和 61000 - 4 - 5 标准要求。
品牌名称: PROTEK
商品型号: PSD08-LF-T7
商品编号: C561428
商品封装: SOD-323
包装方式: 编带
商品毛重: 0.034克(g)

商品参数

商品概述

PSDxx 和 PSDxxC 系列是瞬态电压抑制器阵列，专为智能手机、笔记本电脑和其他便携式电子设备的 ESD 保护而设计。与多层压敏电阻（MLV）等其他技术相比，这些基于硅的二极管具有出色的钳位电压和性能。 PSDxx 和 PSDxxC 系列可在单向或双向配置中用作单线保护器。SOD - 323 小封装配置为设计人员提供了在印刷电路板上为每个 I/O 端口或电压总线灵活布局的选择。PSDxx 和 PSDxxC 系列符合 IEC 61000 - 4 - 2（ESD）、61000 - 4 - 4（EFT）和 61000 - 4 - 5 标准要求。

商品特性

符合 IEC 61000 - 4 - 2（ESD）标准：空气放电 - 15kV，接触放电 - 8kV
符合 IEC 61000 - 4 - 4（EFT）标准：40A - 5/50ns
符合 IEC 61000 - 4 - 5（浪涌）标准：24A，8/20μs，2 级（线 - 地）和 3 级（线 - 线）
单向：每线 500 瓦峰值脉冲功率（tp = 8/20μs）
双向：每线 400 瓦峰值脉冲功率（tp = 8/20μs）
可替代多层压敏电阻（0805）
单向和双向配置
保护一个电源或 I/O 端口
ESD 保护能力 >25kV
低钳位电压
提供 3V 至 36V 多种电压选择
符合 RoHS 标准
符合 REACH 标准

应用领域

笔记本电脑
智能手机
便携式电子设备

数据手册PDF

放大查看下载PDF

交货周期

订货3-5个工作日

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	8V
	钳位电压	13.4V
	峰值脉冲功率(Ppp)	500W@8/20us
	击穿电压	8.5V

	属性	参数值
	反向电流(Ir)	10uA
	通道数	单路
	工作温度	-55℃~+150℃
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	250pF
