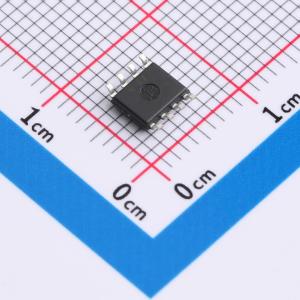

温馨提醒：图片仅供参考，商品以实物为准
MAX873BESA+T
低功耗、低漂移、+2.5V/+5V/+10V精密电压基准
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 精密 2.5V、5V 和 10V 基准源提供出色的精度和极低的功耗。极低的温度漂移与出色的线性和负载调节相结合，可在广泛的电气和环境条件下实现稳定运行。MAX873 保证在 +4.5V 电源下工作，使其非常适合在 +5V±10% 电源下运行的系统。10Hz 至 1kHz 的低噪声（MAX873、MAX875、MAX876 分别为 3.8μVRMS、9μVRMS 和 18μVRMS）使该产品适用于 12 位数据采集系统。TRIM 引脚仅使用一个 100kΩ 电位器即可在 ±6% 的范围内调节基准电压。与温度成比例的电压输出为温度补偿电路、温度警告电路和其他应用提供了一个源。
- 商品型号
- MAX873BESA+T
- 商品编号
- C559541
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.42克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 固定 | |
| 工作电压 | 4.5V~18V | |
| 输出电压 | 2.5V | |
| 输出电流 | 10mA | |
| 精度 | ±0.1% |
| 属性 | 参数值 | |
|---|---|---|
| 温度系数 | 7ppm/℃ | |
| 电压基准类型 | 串联 | |
| 静态电流(Iq) | 450uA | |
| 最小阴极电流调节 | - | |
| 噪声(0.1Hz-10Hz) | 3.8uVp-p | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 提供+2.5V/+5V/+10V输出，初始精度为±1.5mV/±2.0mV/±3.0mV（最大值）
- 温度系数最大为7ppm/°C
- 静态电流最大为450µA
- 低噪声：2.5V时典型值为3.8µVₚ₋ₚ
- 源电流10mA，灌电流2mA
- 负载调整率最大为15ppm/mA
- 线性调整率最大为4ppm/V
- 宽电源电压范围，MAX873为+4.5V至±18V
- 具有与温度成比例的TEMP输出
- MAX873/MAX875/MAX876精度2.5V、5V和10V基准源提供出色的精度和非常低的功耗
- 极低的温度漂移与出色的线性和负载调节相结合，允许在广泛的电气和环境条件下稳定运行
- MAX873在+4.5V电源下保证工作，使其适用于+5V±10%电源的系统
- 10Hz至1kHz低噪声，MAX873、MAX875、MAX876典型值分别为3.8µVRMS、9µVRMS和18µVRMS，适合12位数据采集系统
- TRIM引脚使用100kΩ电位器可在±6%范围内调节参考电压
- 与温度成比例的电压输出可用于温度补偿电路、温度警告电路和其他应用
应用领域
- 12位ADC和DAC
- 数字万用表
- 便携式数据采集系统
- 低功耗测试设备
