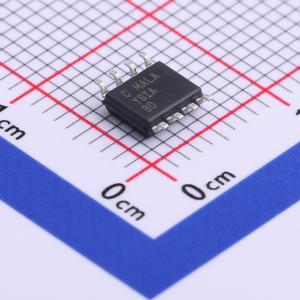

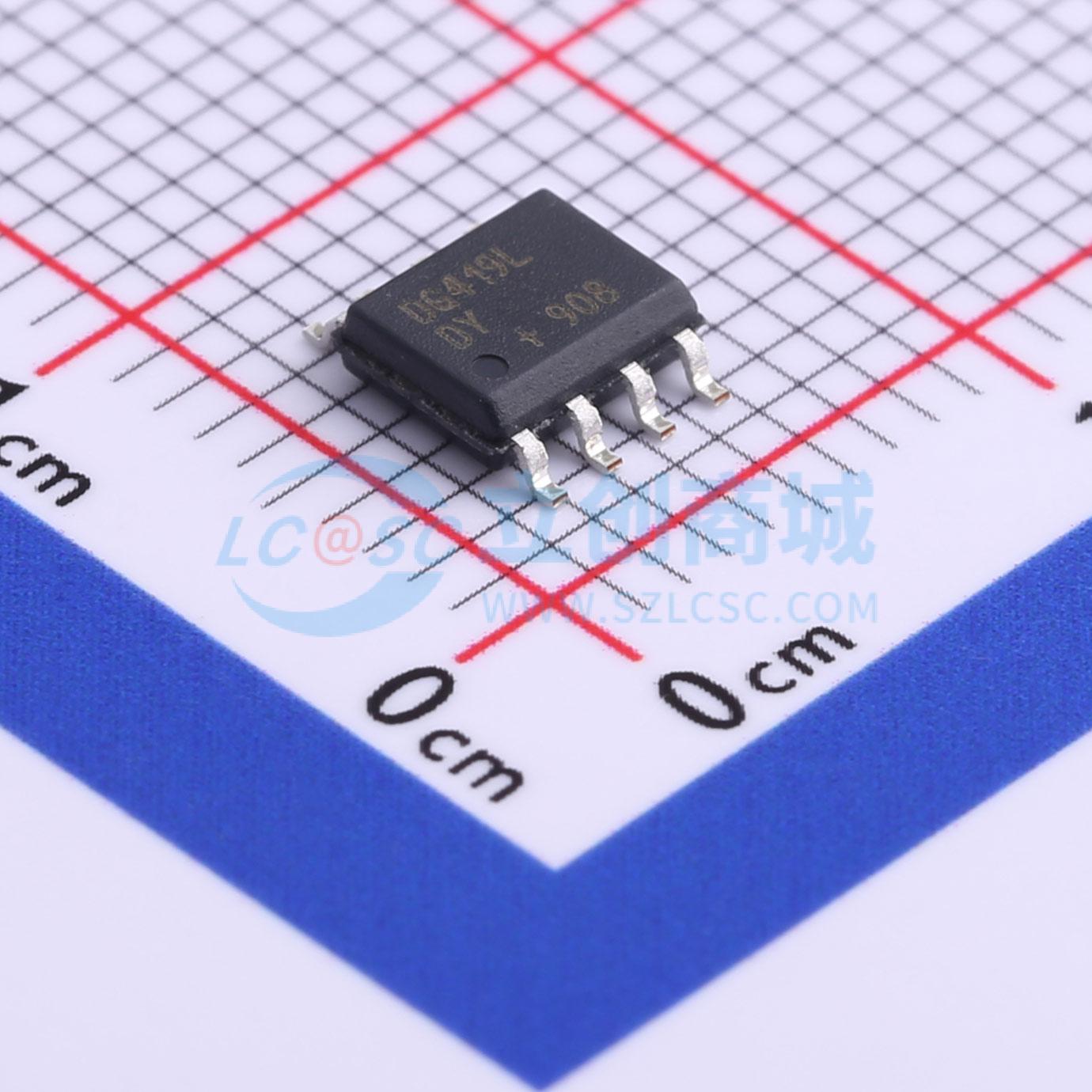

DG419LDY+T
DG419LDY+T
- 描述
- 35Ω、SPST/SPDT、+3V逻辑兼容模拟开关、 工业标准DG417/DG418/DG419的引脚兼容升级产品，兼容于+3V逻辑、不存在与供电顺序有关的死锁
- 商品型号
- DG419LDY+T
- 商品编号
- C559511
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.118克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 1 | |
| 工作电压 | 9V~36V；4.5V~20V；-20V~-4.5V |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 175ns | |
| 导通电阻(Ron) | 45Ω | |
| 关闭时间(toff) | 185ns | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 低导通电阻 (RON = 35Ω)
- 保证开关间的 RON 匹配（最大 3Ω）
- 保证信号范围内的 RON 平坦度（最大 4Ω）
- +3V 逻辑兼容，当由 ±15V 或 ±12V 电源供电时
- 双向导通性能良好
- 低电荷注入
- 低功耗
- 全温度范围内低关断泄漏电流（+85°C 时小于 5nA）
- DG417L/DG418L 是单刀单掷 (SPST) 开关，DG417L 常闭，DG418L 常开
- DG419L 是单刀双掷 (SPDT) 开关，有一个常闭开关和一个常开开关
- 导通时间 tON 小于 175ns，关断时间 tOFF 小于 185ns
- 可使用单 +9V 至 +36V 或双 ±4.5V 至 ±20V 电源供电
- 数字输入有 +0.8V 逻辑低阈值和 +2.0V 逻辑高阈值，确保 +3V TTL 和 CMOS 逻辑兼容
- 提供微型 8 引脚 μMAX、8 引脚 SO 或方便的 8 引脚塑料 DIP 封装
- 所有产品额定工作温度范围为 -40°C 至 +85°C
应用领域
- 采样保持电路
- 通信系统
- 测试设备
- 电池供电系统
- 调制解调器
- 传真机
- 指导和控制系统
- PBX, PABX
- 音频信号路由
