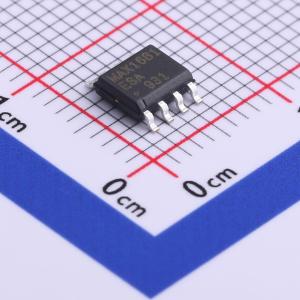

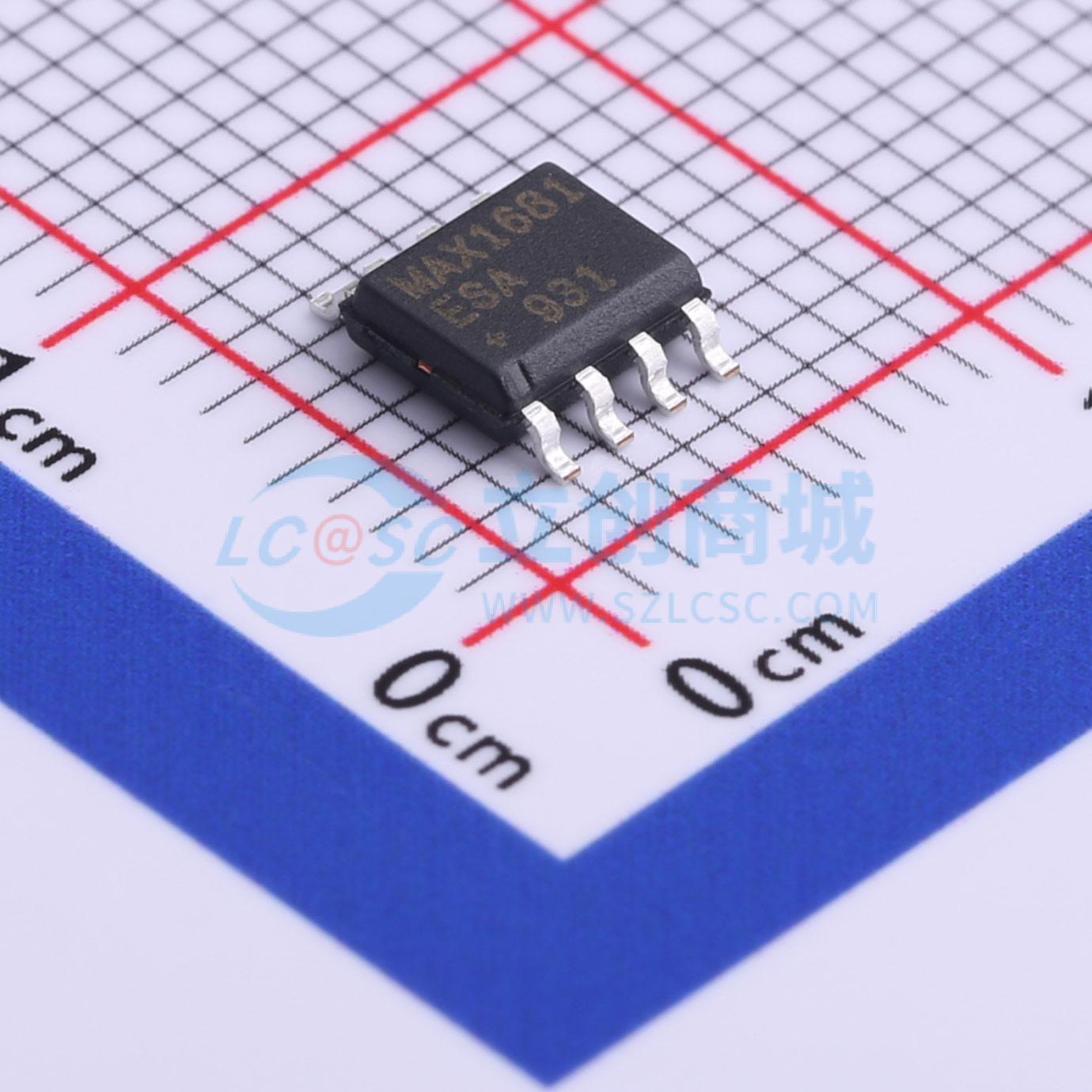

MAX1681ESA+T
125mA、频率可选、开关电容电压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 125mA、频率可选、开关电容电压变换器、开关频率高达1MHz，允许使用小尺寸电容
- 商品型号
- MAX1681ESA+T
- 商品编号
- C559517
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 | |
| 工作电压(Vin) | 3V~5.5V | |
| 输出电阻 | 3.5Ω | |
| 能量效率 | 80% |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 1MHz；500kHz | |
| 工作温度 | -40℃~+85℃ | |
| 功能类型 | 升压；反相 | |
| 输出电流(Iout) | 125mA |
商品概述
MAX1680/MAX1681无电感开关电容电压转换器可将+2.0V至+5.5V的输入电压反相或倍增，同时提供高达125mA的输出电流。它们具有可选频率选项，允许使用小电容：4.7µF（MAX1680）、1µF（MAX1681）。凭借其高输出电流能力，这些电荷泵器件是基于电感的稳压器的合适替代品，后者需要更昂贵的外部组件和额外的电路板空间。
商品特性
- 器件的等效输出电阻（典型值为3.5Ω）使其能够在仅下降440mV的情况下提供高达125mA的电流。
- 关断功能可将静态电流降至小于1µA。
- 可选开关频率：125kHz/250kHz（MAX1680）、500kHz/1MHz（MAX1681）
- 允许使用小电容（MAX1681为1µF）
- 125mA输出电流
- 3.5Ω输出阻抗
- 1µA逻辑控制关断
- 可配置为电压反相器或倍增器
- +2.0V至+5.5V输入电压范围
- 采用8引脚SO封装
- 效率达90%
应用领域
- 局部负电源
- 接口电源
- 运算放大器电源
- MOSFET偏置
