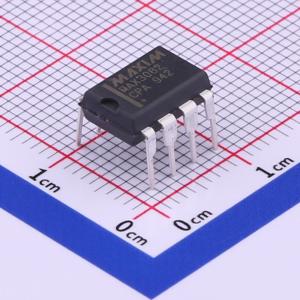

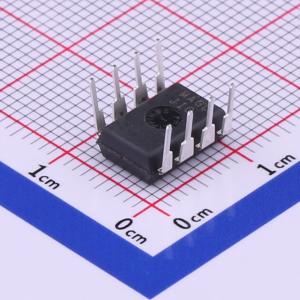

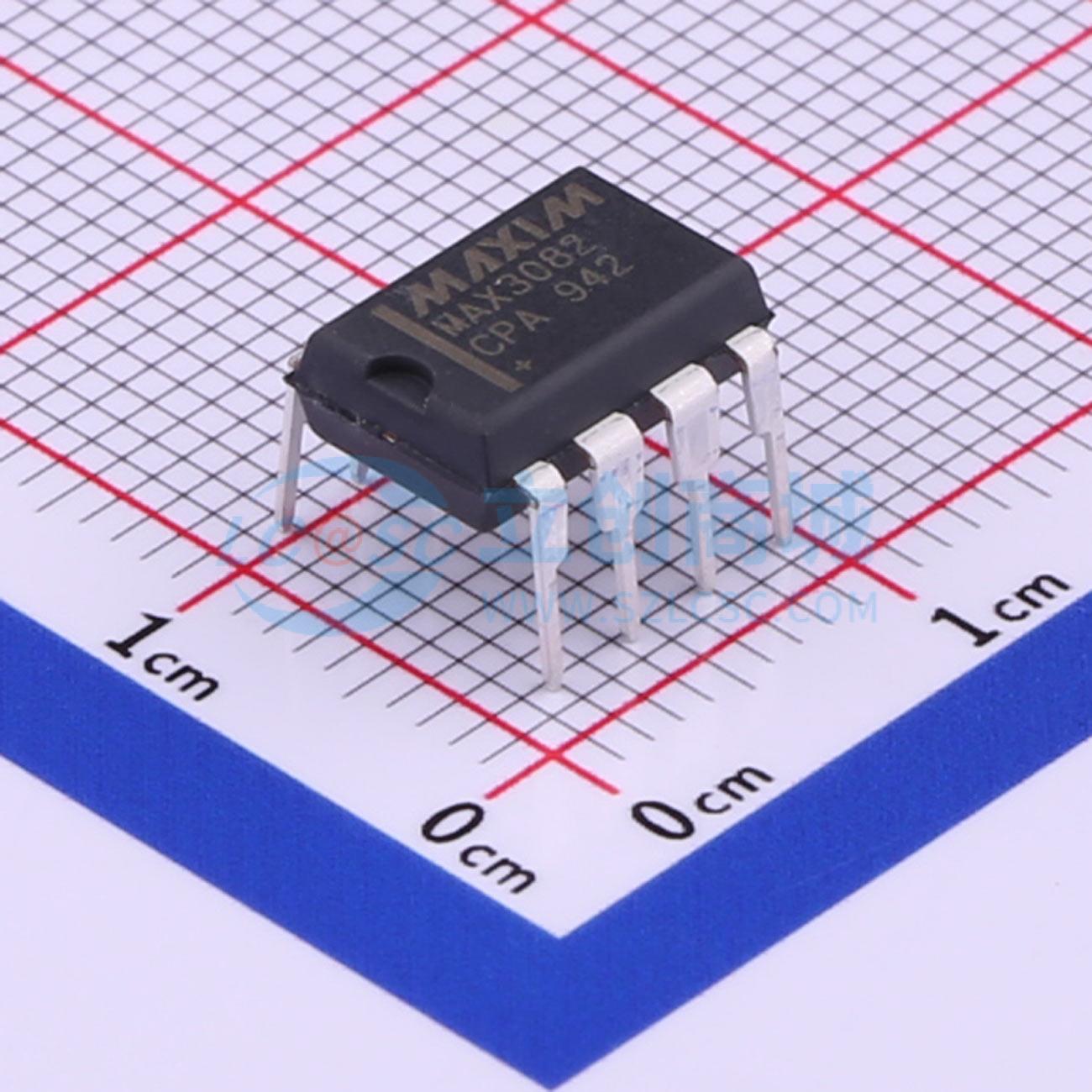

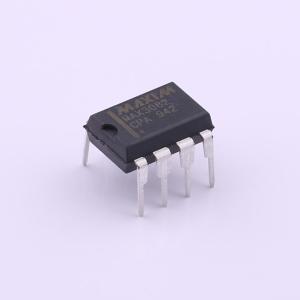

MAX3082CPA+

高速（10Mbps），斜率限制的RS-485/RS-422收发器

描述: MAX3082是一款高速、斜率限制的RS-485/RS-422收发器，具有一个驱动器和一个接收器。它适用于半双工通信，并具有故障保护电路。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX3082CPA+
商品编号: C559508
商品封装: PDIP-8
包装方式: 管装
商品毛重: 0.993克(g)

商品参数

商品概述

MAX3080–MAX3089是用于RS - 485/RS - 422通信的高速收发器，包含一个驱动器和一个接收器。这些器件具备故障安全电路，当接收器输入开路或短路时，可确保接收器输出为逻辑高电平。这意味着在终端匹配总线上所有发送器均被禁用（高阻抗）时，接收器输出将为逻辑高电平。MAX3080/MAX3081/MAX3082采用了降低压摆率的驱动器，可最大程度减少电磁干扰（EMI），并降低因电缆终端匹配不当引起的反射，从而实现高达115kbps的无差错数据传输。MAX3083/MAX3084/MAX3085的驱动器输出压摆率上限较高，允许高达500kbps的传输速度。MAX3086/MAX3087/MAX3088的驱动器压摆率无限制，可实现高达10Mbps的传输速度。MAX3089的压摆率可通过一个三态驱动器驱动选择引脚，在115kbps、500kbps和10Mbps之间进行选择。这些收发器在空载或驱动器禁用且满载时，典型电源电流为375μA。所有器件的接收器输入阻抗为1/8单位负载，允许总线上连接多达256个收发器。MAX3082/MAX3085/MAX3088适用于半双工通信，而MAX3080/MAX3081/MAX3083/MAX3084/MAX3086/MAX3087适用于全双工通信。MAX3089可在半双工和全双工操作之间进行选择，还可通过独立引脚分别对接收器和发送器的输出相位进行编程。

应用领域

RS - 422/RS - 485通信
电平转换器
适用于对EMI敏感应用的收发器
工业控制局域网

数据手册PDF

放大查看下载PDF

交货周期

订货15-17个工作日

购买数量

(50个/管，最小起订量 1000 个)

个

起订量：1000 个50个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1

	属性	参数值
	工作电压	4.75V~5.25V
	数据速率	115Kbps
	工作温度	0℃~+70℃
