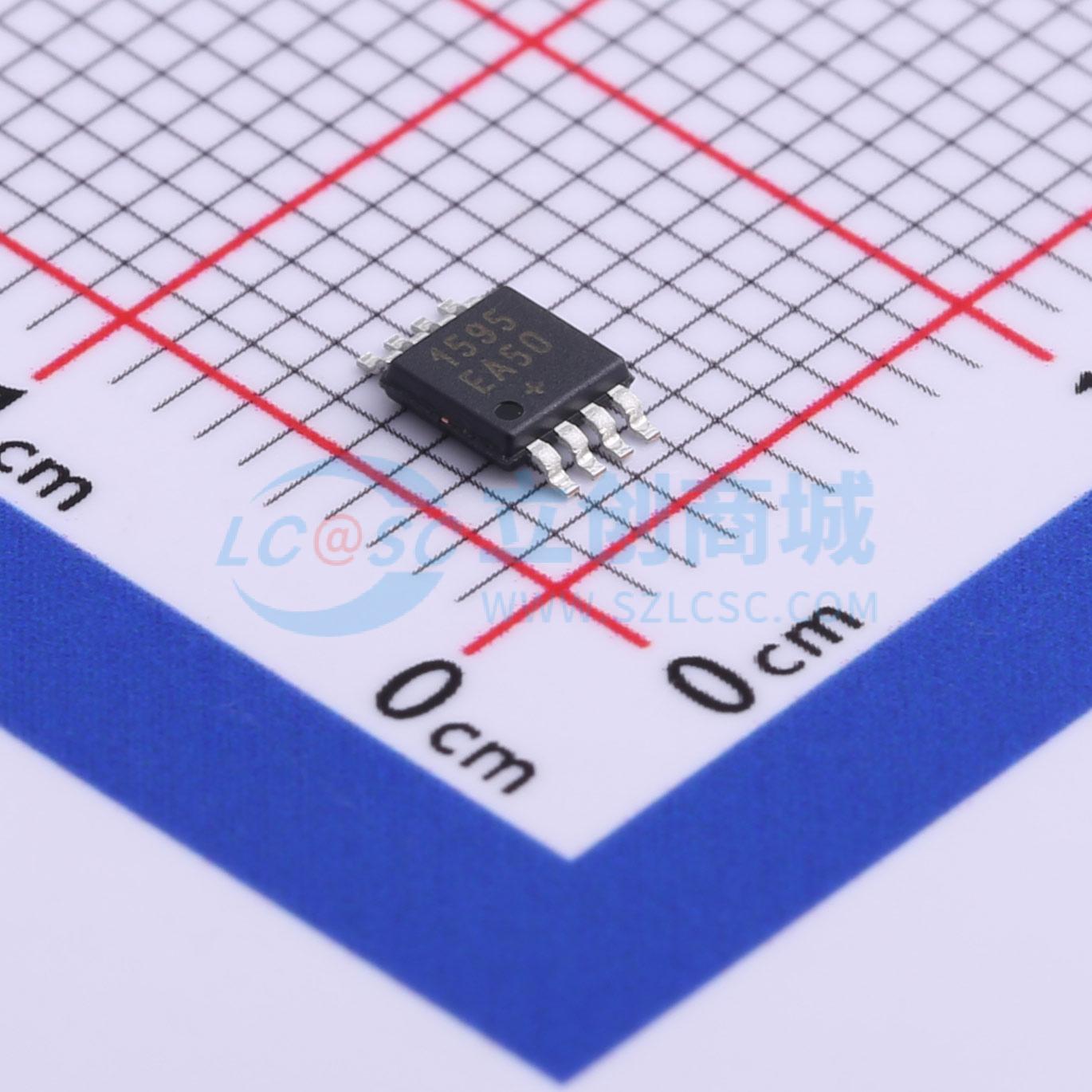

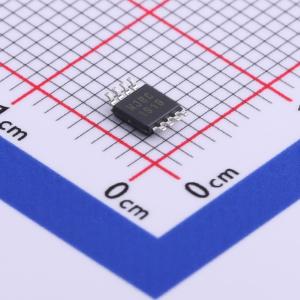

MAX1595EUA50+T

MAX1595电荷泵稳压器可从1.8V至5.5V的输入电压产生3.3V或5V输出。独特的控制架构使稳压器能够升压或降压输入电压，以维持输出稳压。1MHz的开关频率与独特的控制方案相结合，允许使用低至1µF的陶瓷电容来提供125mA的输出电流。完整的稳压器仅需三个外部电容，无需电感。MAX1595专为在要求紧凑设计的应用中作为高功率、高效率的辅助电源而设计。MAX1595提供节省空间的8引脚µMAX封装和高功率的12引脚TQFN封装。 MAX1595电荷泵可提供3.3V或5V的稳压输出，最大负载电流为125mA。除了能对较低电源进行升压稳压外，它还能对高于稳压输出一个二极管压降或更多的电源进行降压稳压。专为紧凑应用而设计，完整的稳压器电路仅需三个小型外部电容。创新的控制方案可在中等到重载时实现恒定频率运行，在轻载时平稳过渡到低功耗模式，以保持最佳效率。在降压模式下，开关S1持续切换至IN，而开关S2在IN和OUT之间交替。与输出电压和电源电压之差成比例的电荷量存储在CX上，当达到稳压点时，该电荷会转移到输出端。最大输出纹波与电源电压和输出电压之差成正比，也与转移电容（CX）与输出电容（COUT）之比成正比。

• 超小型：仅需三个陶瓷电容
• 无需电感
• 输出电流高达125mA
• 输出电压稳压精度为±3%
• 开关频率1MHz
• 输入电压范围1.8V至5.5V
• 静态电流220µA
• 关断电流0.1µA
• 关断时负载断开

• 白光LED供电
• 闪存电源
• 电池供电应用
• 微型设备
• PCMCIA卡
• 3.3V至5V本地转换应用
• 备用电池升压转换器
• 3V至5V GSM SIMM卡
