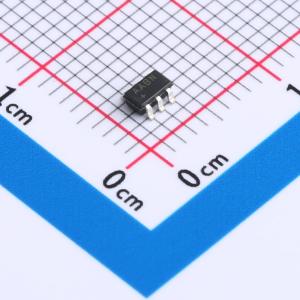

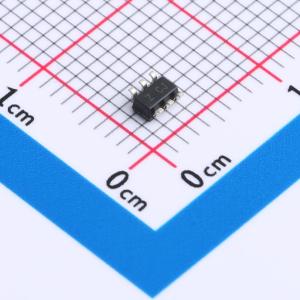

温馨提醒：图片仅供参考，商品以实物为准

MAX4173TEUT+T

低成本、SOT23封装、电压输出、高边电流检测放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 该产品具有电压输出功能，无需增益设置电阻，非常适合用于当今的笔记本电脑、手机和其他对电流监测至关重要的系统。高侧电流监测在电池供电系统中特别有用，因为它不会干扰电池充电器的接地路径。输入共模范围为 0 至 +28V，与电源电压无关，确保即使连接到深度放电的电池时，电流感测反馈仍然有效。其 1.7MHz 的宽带宽使其适用于电池充电器控制回路
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX4173TEUT+T
商品编号: C559497
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.02克(g)

商品参数

商品概述

MAX4173是一款低成本、高精度的高端电流检测放大器，采用超小型SOT23 - 6封装。它具有电压输出，无需增益设置电阻，非常适合当今的笔记本电脑、手机和其他对电流监测至关重要的系统。高端电流监测在电池供电系统中特别有用，因为它不会干扰电池充电器的接地路径。其输入共模范围为0至+28V，与电源电压无关，确保即使连接到深度放电的电池时，电流检测反馈仍然有效。MAX4173的1.7MHz宽带宽使其适用于电池充电器控制环路。三种增益版本与用户可选的外部检测电阻相结合，可设置满量程电流读数。这一特性实现了高度集成，提供了简单而紧凑的电流检测解决方案。MAX4173采用+3V至+28V单电源供电，在扩展工作温度范围（-40°C至+85°C）内，典型电源电流仅为420μA，采用节省空间的SOT23封装。

商品特性

低成本、紧凑的电流检测解决方案
高精度，+28V至±288V共模范围，功能可低至该范围，与电源电压无关
提供三种增益版本：+20V/V（MAX4173T）、+50V/V（MAX4173F）、+100V/V（MAX4173H）
±0.5%满量程精度
±3mV输入失调电压（MAX4173T）
1.7MHz宽带宽（MAX4173T）
420μA电源电流
采用节省空间的SOT23封装

应用领域

笔记本电脑
便携式/电池供电系统
智能电池组/充电器
手机
电源管理系统
通用系统/板级电流监测
功率放大器偏置控制
精密电流源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电流感应放大器
	放大器数	单路
	共模电压	0V~28V
	增益	20V/V
	带宽	1.7MHz
	输入偏置电流(Ib)	50uA

	属性	参数值
	输入失调电压(Vos)	3mV
	工作温度	-40℃~+85℃
	最大电源宽度(Vdd-Vss)	28V
	单电源	3V~28V
	静态电流(Iq)	420uA
	共模抑制比(CMRR)	90dB
