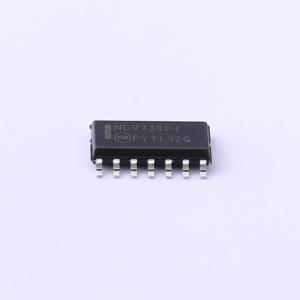

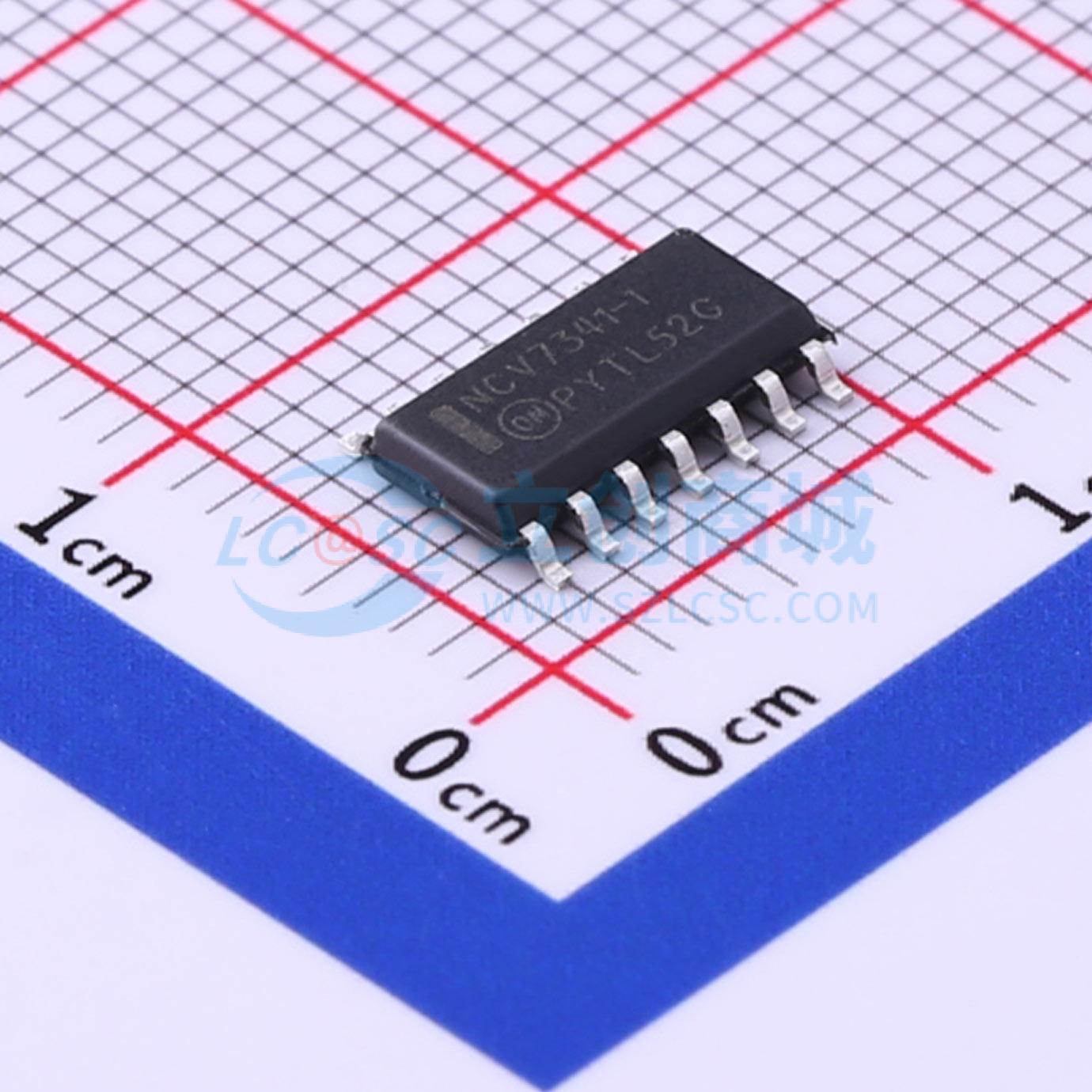

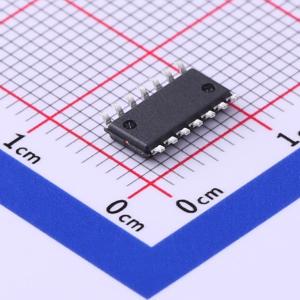

温馨提醒：图片仅供参考，商品以实物为准
NCV7341D21R2G
高速低功耗CAN收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCV7341 CAN收发器是控制器局域网(CAN)协议控制器和物理总线之间的接口，可用于12 V和24 V系统。该收发器提供差分传输能力到总线和差分接收能力到CAN控制器。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCV7341D21R2G
- 商品编号
- C559409
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.343克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 | |
| 类型 | CAN收发器 | |
| 数据速率 | 1Mbps | |
| 工作电压 | 4.75V~5.25V |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 80mA | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流 | 19.5uA |
商品概述
NCV7341 CAN收发器是控制器局域网（CAN）协议控制器与物理总线之间的接口，可用于12 V和24 V系统。该收发器为总线提供差分发送能力，为CAN控制器提供差分接收能力。 由于接收器输入具有较宽的共模电压范围，NCV7341能够达到出色的电磁抗扰度（EMS）水平。同样，通过输出信号的出色匹配，可实现极低的电磁辐射（EME）。
商品特性
- 电源电压移除时具有理想的无源特性
- 数字接口采用独立的V_IO电源，允许与不同电源电平的CAN控制器和微控制器进行通信
- 完全符合ISO 11898标准
- 高速（高达1 Mb）
- 极低的电磁辐射（EME）
- 若使用分体式终端，VSPLIT电压源可稳定隐性总线电平（进一步改善EME）
- 差分接收器具有高共模范围，具备电磁抗扰度（EMI）
- 根据总线拓扑结构，最多可连接110个节点
- 发送数据（TxD）显性超时功能
- NCV7341D20版本具备总线错误检测功能
- 总线引脚在汽车环境中可防止瞬态干扰
- 总线引脚和VSPLIT引脚具备电池和接地短路保护
- 具备热保护功能
- NCV前缀适用于汽车及其他需要场地和变更控制的应用
- 这些是无铅器件
应用领域
- 汽车
- 工业网络
