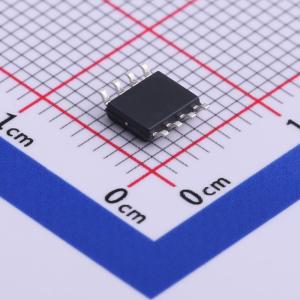

温馨提醒：图片仅供参考，商品以实物为准
SMDA15C.TBT
双向ESD 15V截止 峰值浪涌电流：10A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SMDAxxC系列TVS阵列旨在为敏感电子设备提供双向保护，防止其因ESD、雷击和其他电压引起的瞬态事件而损坏或发生闩锁。每个器件可保护四条数据或I/O线路。它们有5V、12V、15V和24V的工作电压可供选择。TVS二极管是专门为瞬态抑制而设计的固态器件。它们具有适用于电路板级保护的理想特性，包括快速响应时间、低工作电压和钳位电压，且器件不会老化。薄型SO - 8封装允许用户用一个封装保护多达四条独立线路。SMDAxxC系列适用于保护敏感半导体组件，如微处理器、ASIC、收发器、传感器和CMOS存储器。SMDAxxC系列器件可用于满足IEC 61000 - 4 - 2标准中空气和接触放电4级的ESD抗扰度要求。
- 品牌名称
- SEMTECH
- 商品型号
- SMDA15C.TBT
- 商品编号
- C558862
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.254克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 30V | |
| 峰值脉冲电流(Ipp) | 10A@8/20us | |
| 峰值脉冲功率(Ppp) | 300W | |
| 击穿电压 | 16.7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃@(Tj) | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 75pF |
商品概述
SMDAxxC系列TVS阵列旨在为敏感电子设备提供双向保护，防止其因ESD、雷击和其他电压引起的瞬态事件而损坏或发生闩锁。每个器件可保护四条数据或I/O线路。它们有5V、12V、15V和24V的工作电压可供选择。 TVS二极管是专门为瞬态抑制而设计的固态器件。它们具有适用于电路板级保护的理想特性，包括快速响应时间、低工作电压和钳位电压，且器件不会老化。薄型SO - 8封装允许用户用一个封装保护多达四条独立线路。SMDAxxC系列适用于保护敏感半导体组件，如微处理器、ASIC、收发器、传感器和CMOS存储器。 SMDAxxC系列器件可用于满足IEC 61000 - 4 - 2标准中空气和接触放电4级的ESD抗扰度要求。
商品特性
- 数据线瞬态保护符合IEC 61000 - 4 - 2（ESD）±15kV（空气）、±8kV（接触）；IEC 61000 - 4 - 4（EFT）40A（5/50ns）；IEC 61000 - 4 - 5（雷击）12A（8/20µs）
- 双向保护
- 小型SO - 8封装
- 保护四条I/O线路
- 工作电压：5V、12V、15V和24V
- 低泄漏电流
- 低工作电压和钳位电压
- 固态硅雪崩技术
应用领域
- 数据和I/O线路
- 基于微处理器的设备
- 笔记本电脑、台式机和服务器
- 仪器仪表
- LAN/WAN设备
- 外设
- 串行和并行端口
