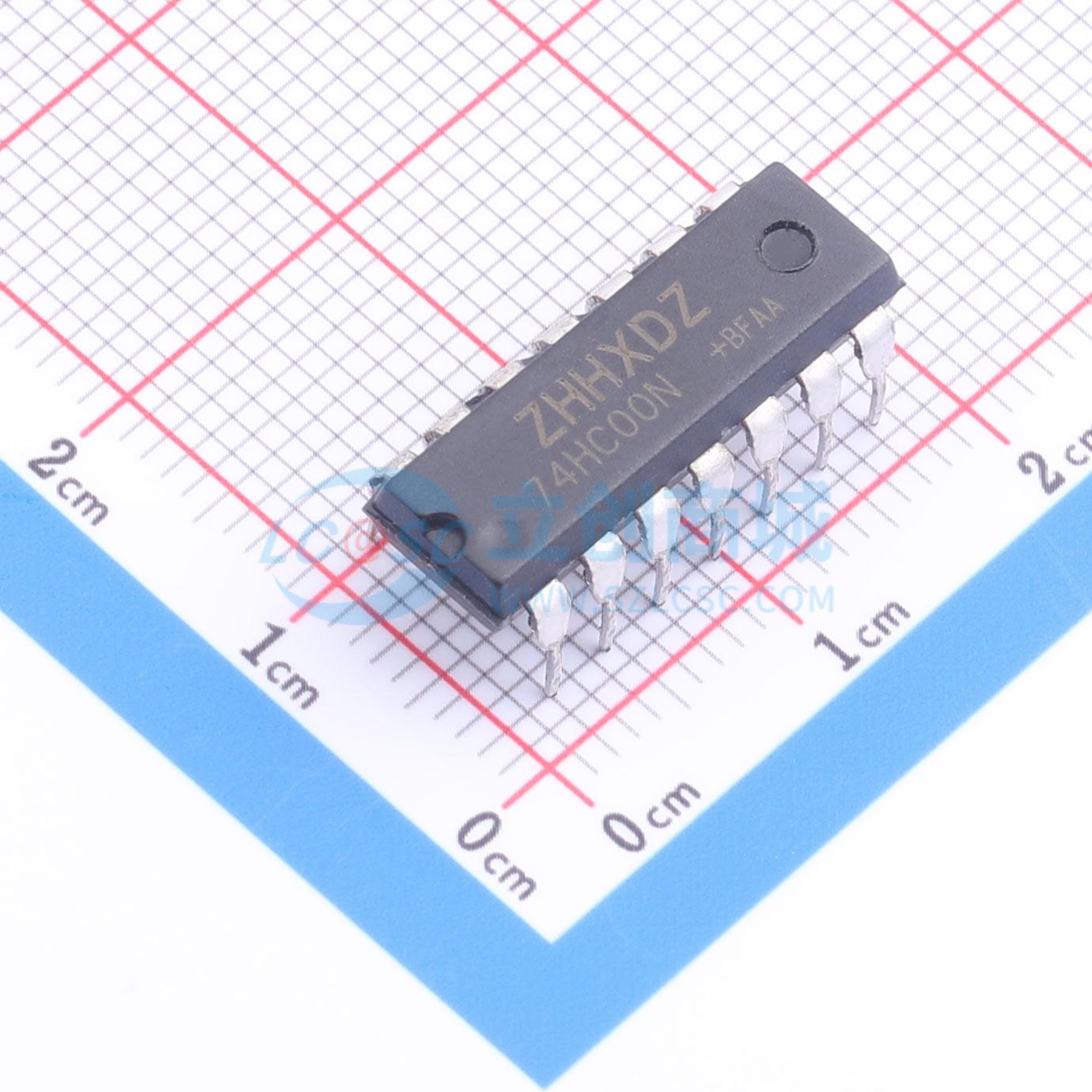

温馨提醒：图片仅供参考，商品以实物为准
74HC00N-HX
74HC00N-HX
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 74HC00D-HX/74HC00N-HX 为四路2输入正相与非门，逻辑功能 Y = A × B（即 Y = NOT(A AND B)），负逻辑下等价于 Y = A + B。工作电压2.0~6.0V，静态电流低至2μA（最大）。真值表：A、B均为高电平时输出低，否则输出高
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- 74HC00N-HX
- 商品编号
- C54784450
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.7986克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 输入高电平(VIH) | 1.5V；4.2V；3.15V | |
| 输入低电平(VIL) | 500mV；1.8V；1.35V |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 4.4V；1.9V；3.98V；5.48V；5.9V | |
| 输出低电平(VOL) | 100mV；260mV | |
| 系列 | 74HC | |
| 传播延迟(tpd) | 15ns@6V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 |
