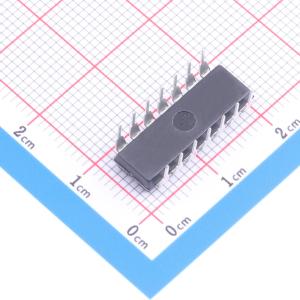

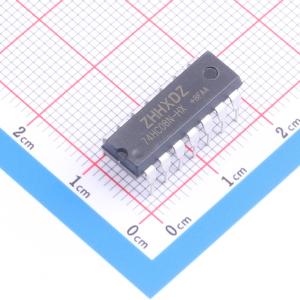

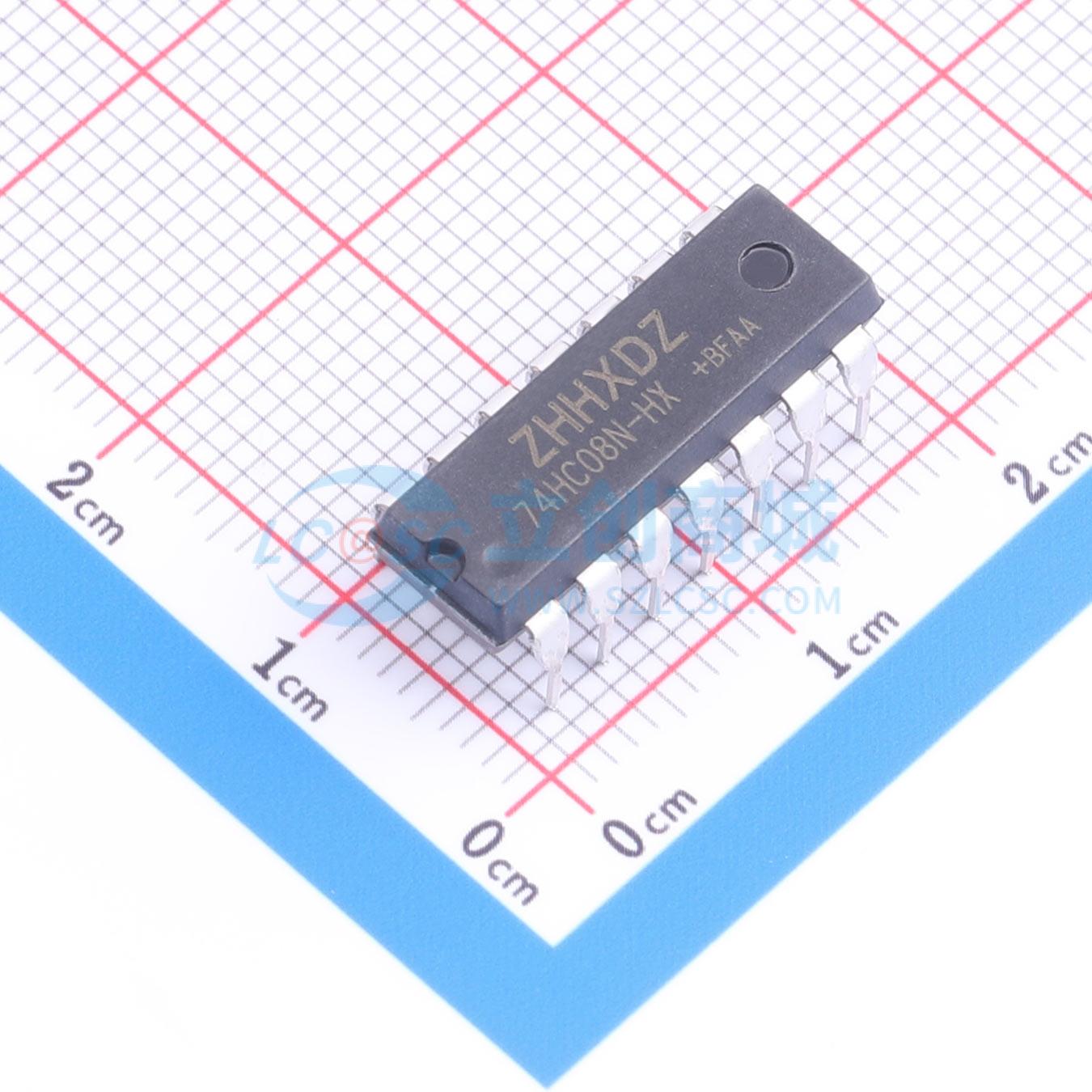

74HC08N-HX
74HC08N-HX
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 74HC08D-HX/74HC08N-HX 内含四个独立2输入与门，正逻辑下实现布尔函数 Y = A · B。工作电压2~6V，静态电流≤2μA，典型传输延迟8ns，输入电流≤100nA。ESD保护：HBM≥1000V、CDM≥2000V，闭锁≤250mA
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- 74HC08N-HX
- 商品编号
- C54784452
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.7968克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 8uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V；4.2V；3.15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV；1.8V；1.35V | |
| 输出高电平(VOH) | 4.4V；1.9V；3.98V；5.48V；5.9V | |
| 输出低电平(VOL) | 100mV；260mV | |
| 系列 | 74HC | |
| 传播延迟(tpd) | 15ns@6V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 |
