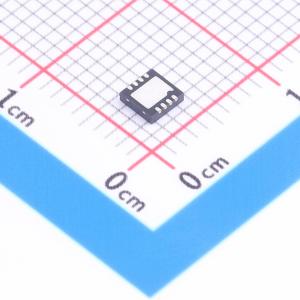

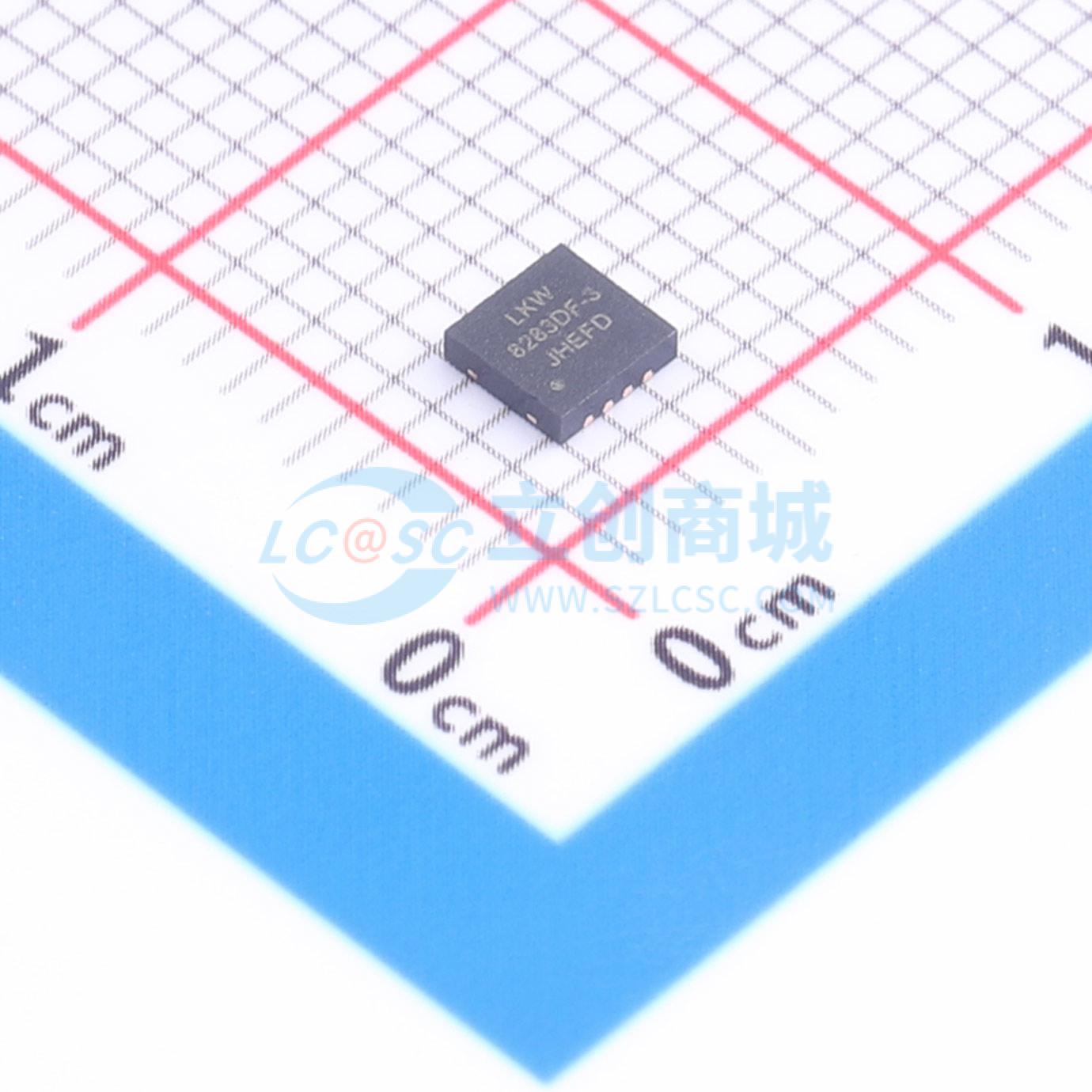

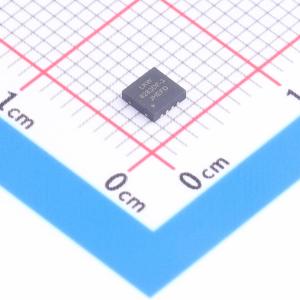

温馨提醒：图片仅供参考，商品以实物为准
LKP8283DF-3
2A低噪声LDO
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 输入电压3.5V～6.5V；输出电压3V；最大输出电流2A；压差172mV@（2A，VOUT = 3V）；低噪声5µVRMS(100Hz～100KHz)；产品在设计上参考了ADM7172、ADM7171、ADM7170
- 品牌名称
- LKWIC(瓴科微)
- 商品型号
- LKP8283DF-3
- 商品编号
- C54784491
- 商品封装
- DFN-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.1792克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 6.5V | |
| 输出电压 | 3V | |
| 输出电流 | 2A | |
| 电源纹波抑制比(PSRR) | 60dB@(100kHz) | |
| 压差 | 172mV@(2A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 700uA | |
| 噪声 | 6uVrms | |
| 功能特性 | 过流保护；热关断 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
LKP8283DF 是一系列低压差线性稳压器(LDO)，采用 2.3V~6.5V 电源供电，最大输出电流为 2A。该器件采用先进的专有架构，提供高电源抑制比、超低噪声特性，仅使用一个 4.7μF 小陶瓷输出电容，即可实现卓越的电压与负载瞬态响应性能。
LKP8283DF 可提供固定输出电压选项和可调型版本，通过软启动引脚调整启动时间，可以控制浪涌电流。使用 1nF 软启动电容器时的典型启动时间为 1.0ms。输出噪声为 6μV rms（10Hz~100kHz）。采用 8 引脚 3mm×3mm DFN8 封装，因此它不仅是非常紧凑的解决方案，还能为需要高达 2A 输出电流的应用提供卓越的热性能，其外形扁平且占板面积小巧。
在正常工作条件下，LKP8283DF 使用 EN 引脚来启用和禁用 VOUT 输出：当 EN 为高电平时，VOUT 开启；当 EN 为低电平时，VOUT 关闭。若要自动启动，将 EN 连接至 VIN。LKP8283DF 系列可调版本的输出电压可以设置在 1.2V~VIN - VDO，从 SENSE 引脚连接电阻 R1 到 VOUT，连接电阻 R2 到 GND。固定版本 SENSE 引脚直接连接 VOUT。PCB 布线时建议走线长度要短，输入输出电容应尽可能的靠近芯片管脚处，保证芯片底部的散热焊盘与 PCB 板的接地层连接。输出电容的 ESR 影响稳定性，尤其是小电容。建议最小输出电容为 4.7μF，ESR 为 0.05Ω 或更低，以防止振荡。
商品特性
- 输入电压范围：2.3V~6.5V
- 固定输出电压：3V、3.3V、5V
- 可调输出电压：ADJ（1.2V~VIN - VDO）
- 最大输出电流：2A
- 超低噪声：6μVrms（10Hz~100kHz）
- 快速瞬态响应：1.5μs（1mA~1.5A 负载阶跃）
- 电源抑制比（PSRR）：60dB（100kHz）
- 低压差：172mV（2A 负载，VOUT = 3V）
- 在整个线路、负载与温度范围内的电压精度：±2%
- 静态电流：IGND = 0.7mA（空载）
- 低关断电流：0.25μA（VIN = 5V）
- 可调软启动
- 工作温度：-40°C~125°C
- 封装形式：DFN8
应用领域
- 针对噪声敏感型应用的稳压：ADC 和 DAC 电路、精准放大器、PLL/VCO 和时钟 IC
- 通信和基础设施
- 医疗和保健
- 工业和仪表
