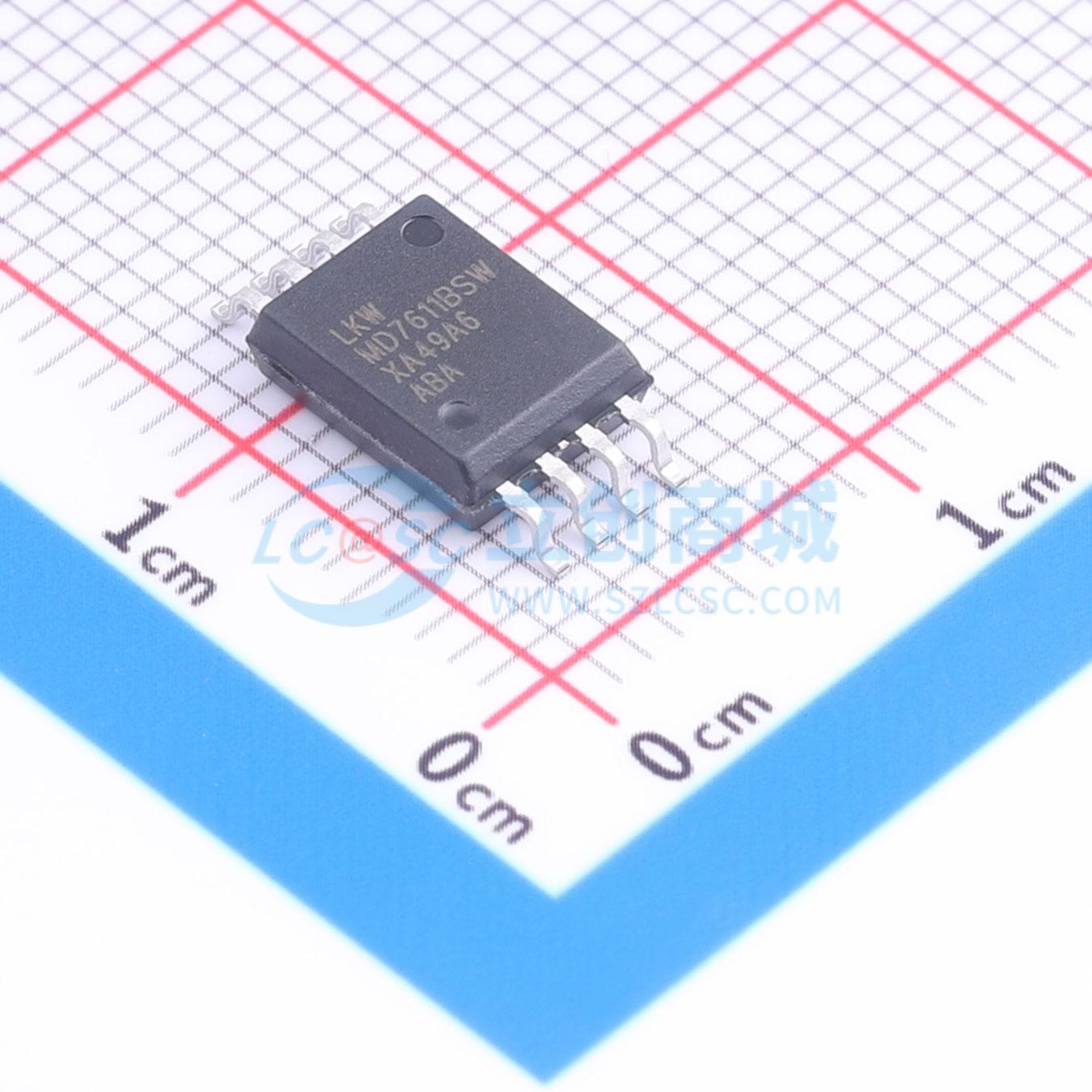

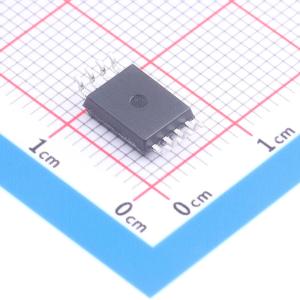

温馨提醒：图片仅供参考，商品以实物为准
LKMD7611BSW
单通道隔离驱动
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LKMD7611ASW栅极驱动IC是采用SOW8封装、用于IGBT、MOSFET和SiC MOSFET的宽温度范围单通道电气隔离栅极驱动IC。具有4.0 A峰值拉电流和6A峰值灌电流能力，高达35V宽输出侧电压范围，隔离电压为 5000Vrms,采用独特技术提高抗干扰能力，共模瞬态抗扰度（CMTI）高达150V/ns，
- 品牌名称
- LKWIC(瓴科微)
- 商品型号
- LKMD7611BSW
- 商品编号
- C54784488
- 商品封装
- SOW-8
- 包装方式
- 编带
- 商品毛重
- 0.9221克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式栅极驱动器 | |
| 驱动配置 | 半桥 | |
| 隔离电压(Vrms) | 5000V | |
| 负载类型 | IGBT；MOSFET | |
| 通道数 | 1 | |
| 输入侧工作电压 | 3V~5.5V | |
| 拉电流(IOH) | 4A | |
| 灌电流(IOL) | 6A | |
| 工作温度 | -40℃~+150℃@(Tj) |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 15ns | |
| 下降时间(tf) | 6ns | |
| 传播延迟 tpLH | 45ns | |
| 传播延迟 tpHL | 45ns | |
| 静态电流(Iq) | 1.8mA；1.5mA | |
| CMTI(kV/us) | 150kV/us | |
| 驱动侧工作电压 | 13V~28V | |
| 功能特性 | 死区时间控制 |
