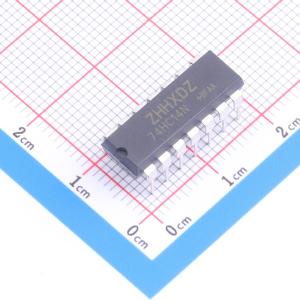

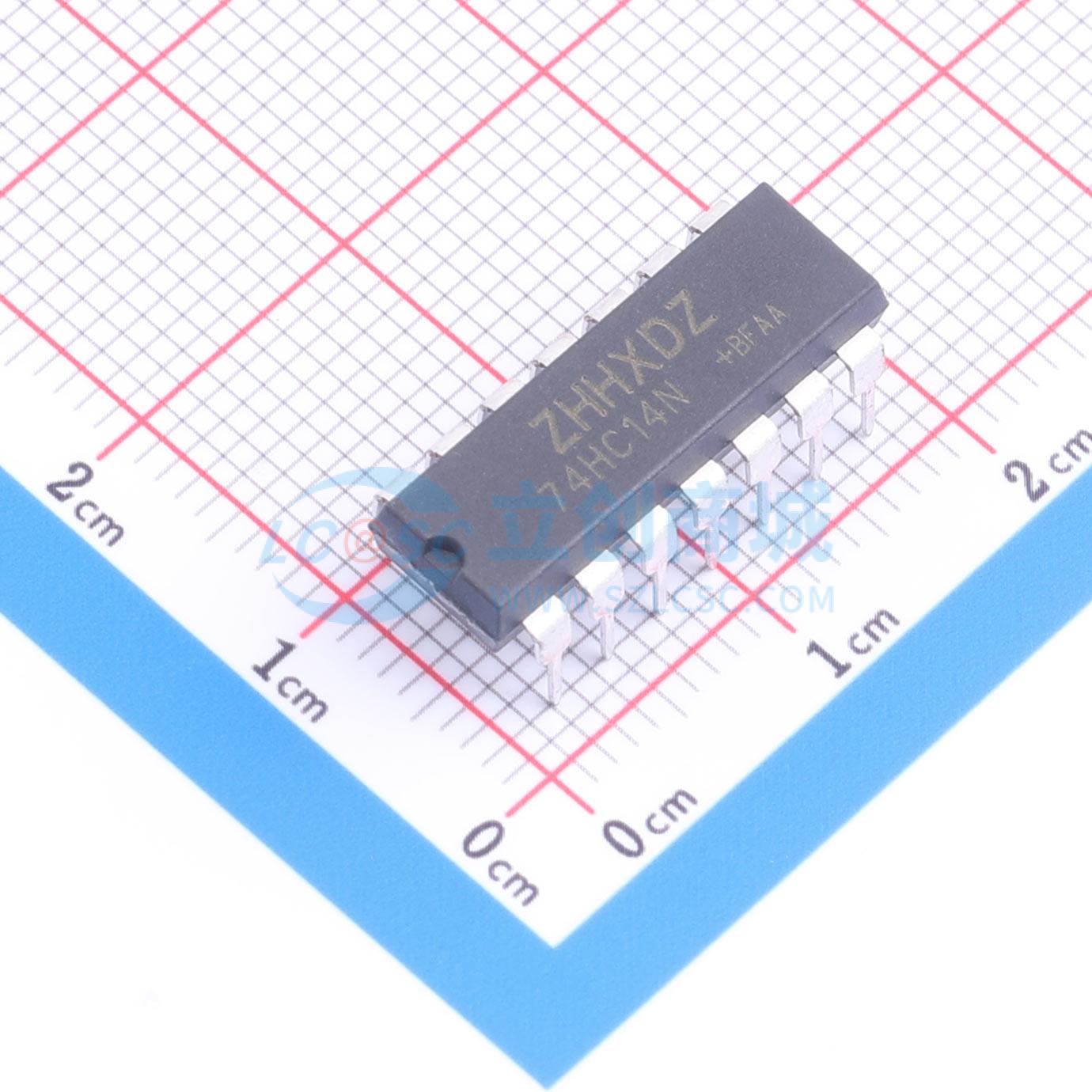

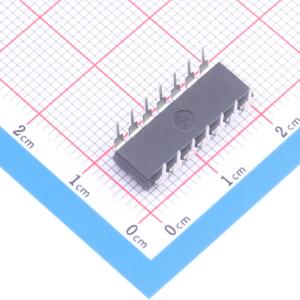

74HC14N-HX
74HC14N-HX
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 74HC14D-HX/74HC14N-HX为六反相器，带施密特触发输入，兼容TTL电平。输入内置钳位二极管，支持外接限流电阻。施密特触发可将缓慢输入波形转为干净无抖动的输出信号。特性：CMOS电平输入、低功耗、工作温度-40~125℃，ESD保护（HBM≥3500V、CDM≥2000V），闭锁≤250mA
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- 74HC14N-HX
- 商品编号
- C54784453
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.8884克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 输入高电平(VIH) | 1.7V~3.15V；700mV~1.5V；2.1V~4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 300mV~900mV；1.2V~2.6V；900mV~2V | |
| 输出高电平(VOH) | 4.4V；1.9V；3.98V；5.9V；5.48V | |
| 输出低电平(VOL) | 260mV；260mV；100mV；100mV；100mV | |
| 传播延迟(tpd) | 25ns@4.5V,50pF | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 推挽式 |
