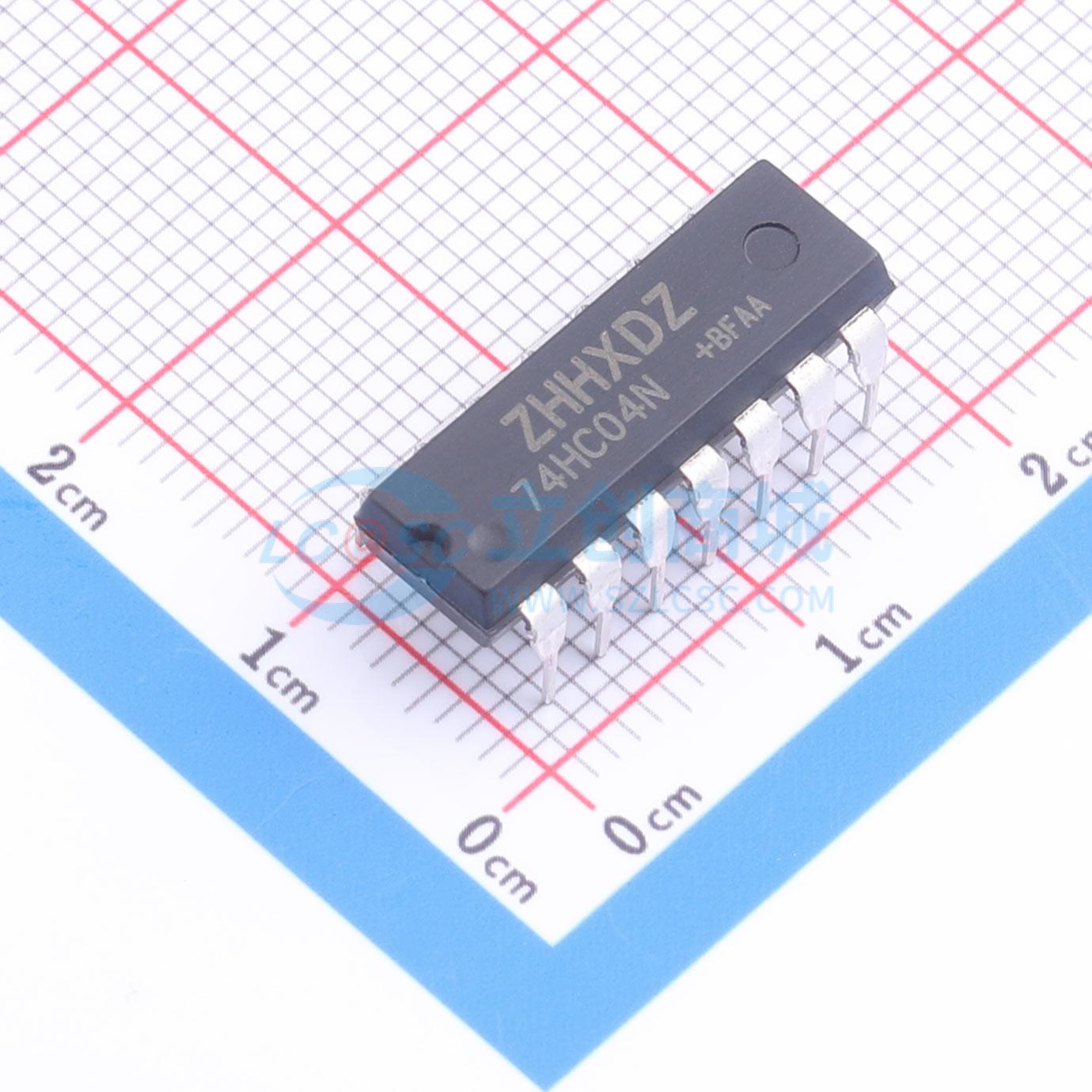

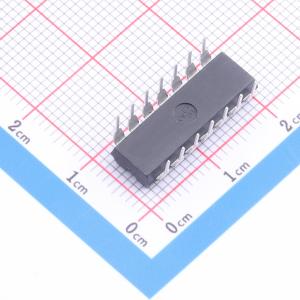

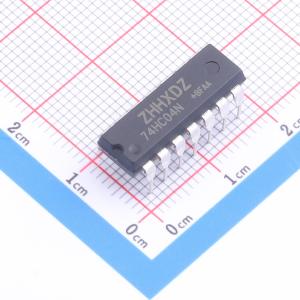

温馨提醒：图片仅供参考，商品以实物为准
74HC04N-HX
74HC04N-HX
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 74HC04D-HX/74HC04N-HX 内置六个独立反相器，正逻辑下实现布尔函数 Y = A（逻辑取反）。工作电压2~6V，低功耗（静态电流≤2μA），典型传输延迟8ns，4.5V下输出驱动±4mA，最大输入电流100nA。真值表：输入低则输出高，输入高则输出低
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- 74HC04N-HX
- 商品编号
- C54784451
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.8102克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 输入高电平(VIH) | 3.15V；1.5V；4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.8V；500mV；1.35V | |
| 输出高电平(VOH) | 4.4V；1.9V；3.98V；5.9V；5.48V | |
| 输出低电平(VOL) | 260mV；260mV；100mV；100mV；100mV | |
| 传播延迟(tpd) | 16ns@6V,50pF | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 推挽式 |
