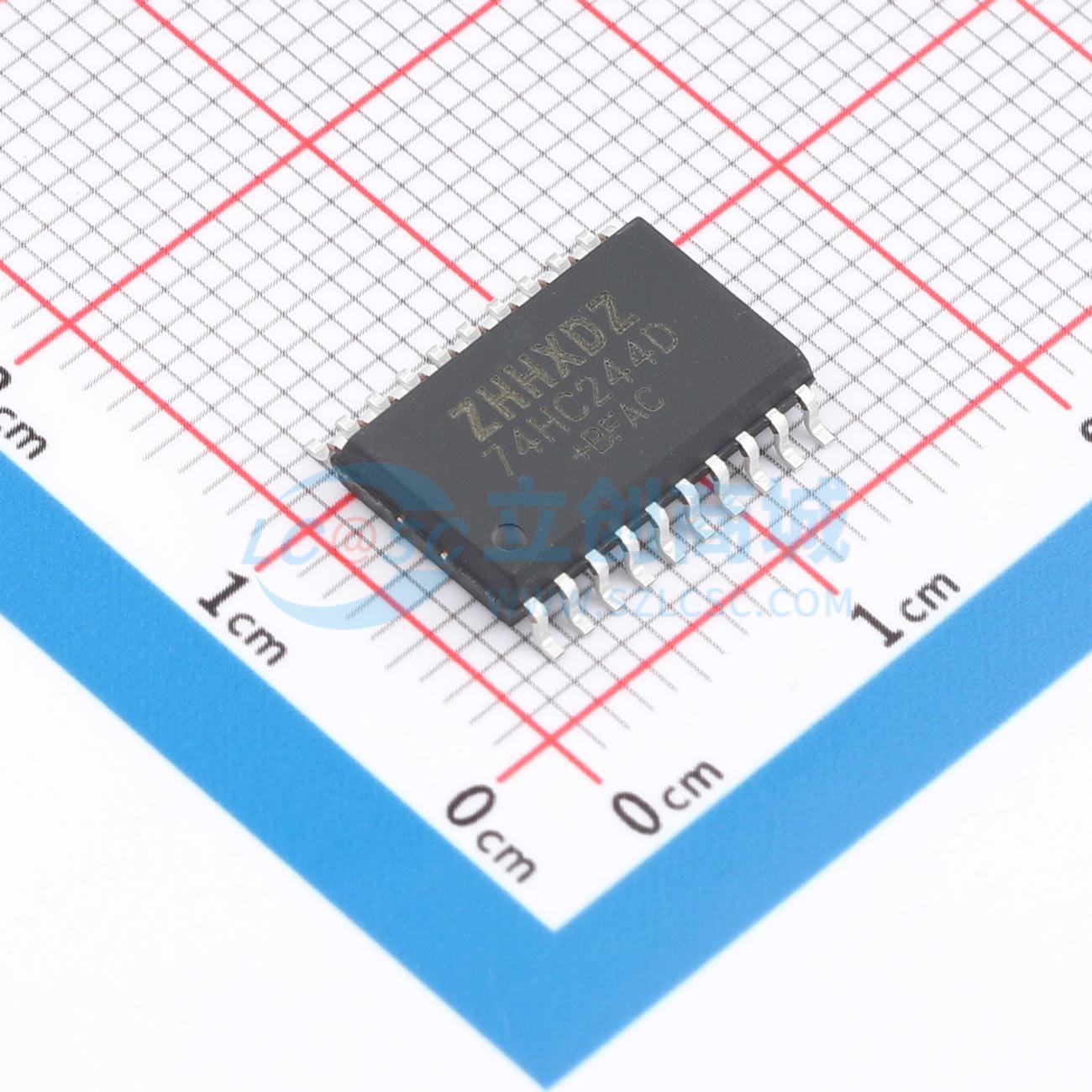

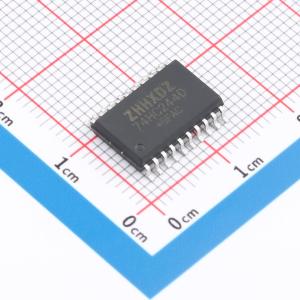

74HC244D-HX
74HC244D-HX
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 74HC244D-HX/74HC244N-HX为8位三态缓冲器/线路驱动器，可配置为两个独立4位缓冲器或一个8位缓冲器。两个输出使能端（1OE、2OE）各控制4路三态输出，高电平时对应输出呈高阻态。输入内置钳位二极管，支持超过VCC的信号。工作电压2~6V，驱动能力15个LSTTL负载，闭锁≤250mA，ESD保护
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- 74HC244D-HX
- 商品编号
- C54784395
- 商品封装
- SOP-20
- 包装方式
- 编带
- 商品毛重
- 1.0308克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~6V | |
| 元件数 | 2 | |
| 每个元件位数 | 4 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 7.8mA | |
| 拉电流(IOH) | 7.8mA | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 160uA | |
| 传播延迟(tpd) | 42ns@6V,150pF |
