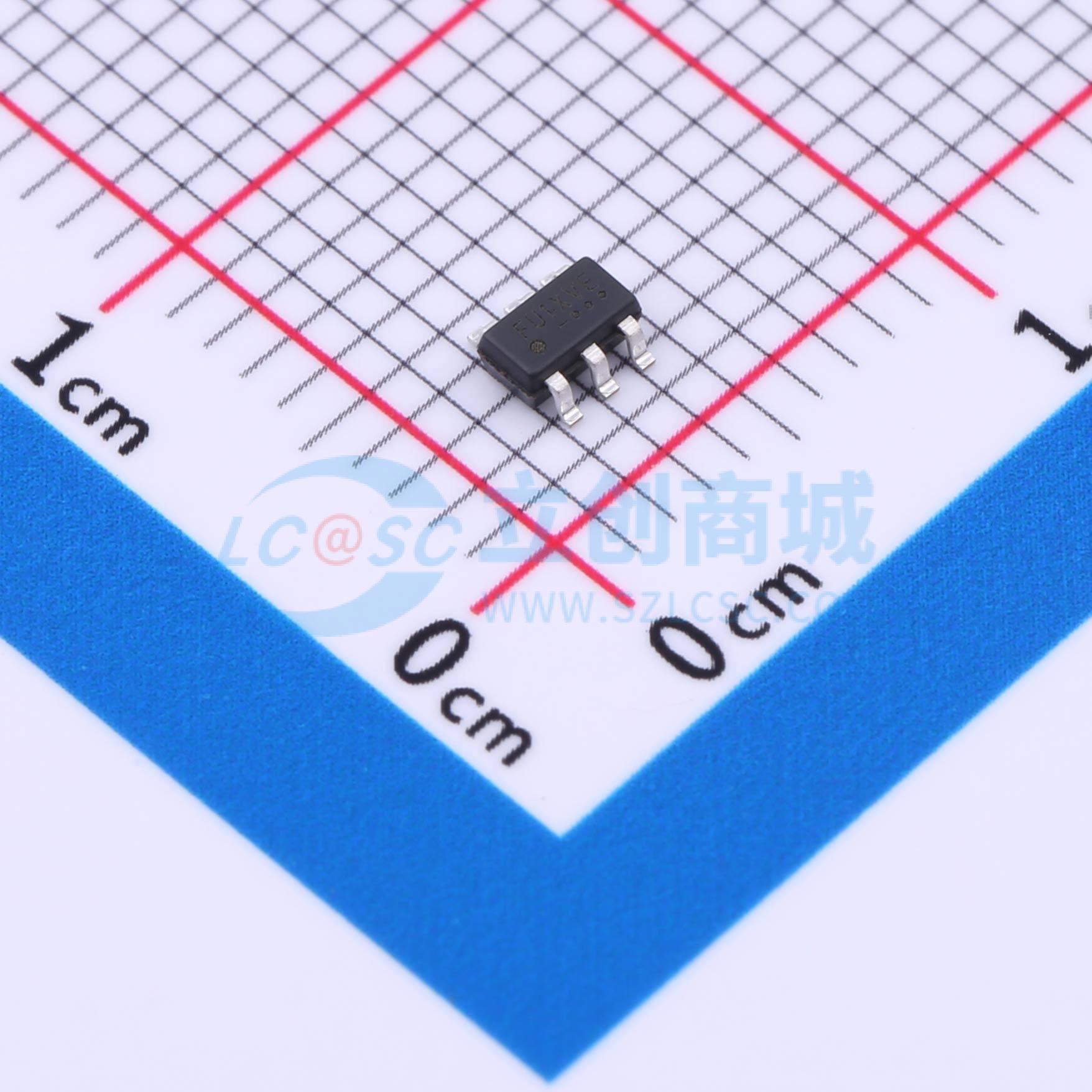

温馨提醒：图片仅供参考，商品以实物为准
FP6359S6
高效1MHz 3A同步降压DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FP6359是一款高效率、1MHz开关频率的同步降压DC-DC转换器,提供2.7V至6V的宽输入电压范围和3A的连续负载电流能力。内部同步开关提高了效率并消除了对外部肖特基二极管的需求。100%占空比功能提供低dropout操作,延长便携系统的电池寿命。内部补偿功能和软启动限制了浪涌电流。内置过流保护和过温保护功能确保了设备的安全运行。
- 品牌名称
- FITIPOWER(天钰)
- 商品型号
- FP6359S6
- 商品编号
- C5162509
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.7V~6V | |
| 输出电压 | - | |
| 输出电流 | 3A | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | - | |
| 输出类型 | 可调 |
商品概述
FP6359是一款高效、内置补偿且具备恒定频率的电流模式降压同步DC/DC转换器。它集成了高端（典型值95mΩ）和低端（典型值75mΩ）功率开关，可提供3A的连续负载电流。该转换器可调节2.7V至6V的输入电压，输出电压可低至0.6V。
商品特性
- FP6359是一款高效、开关频率为1MHz的脉冲宽度调制（PWM）同步DC-DC降压转换器，提供2.7V至6V的宽输入电压范围和3A的连续负载电流能力。
- 100%占空比特性可实现低压差运行，延长便携式系统的电池续航时间。
- 内部同步开关提高了效率，无需外部肖特基二极管。
- 在关断模式下，输入电源电流小于1μA。
- 电流限制保护和片上热关断功能可防止过载或环境温度异常等情况。
- 内部开关（高端/低端）的低导通电阻RDS(ON)：95/75mΩ
- 2.7V - 6V输入电压范围，3A输出电流
- 输出电压可调至低至0.6V，开关频率1MHz
- 内部补偿功能，内部软启动限制浪涌电流，100%压差运行
- 输入欠压锁定
- 电源正常指示输出，逐周期电流限制，具备自动恢复功能的过温保护
- 符合RoHS标准且无卤素
- 紧凑封装：SOT-23-6
