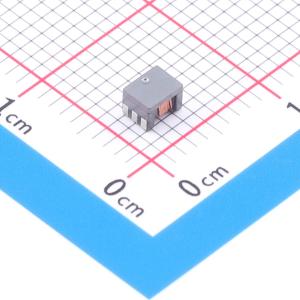

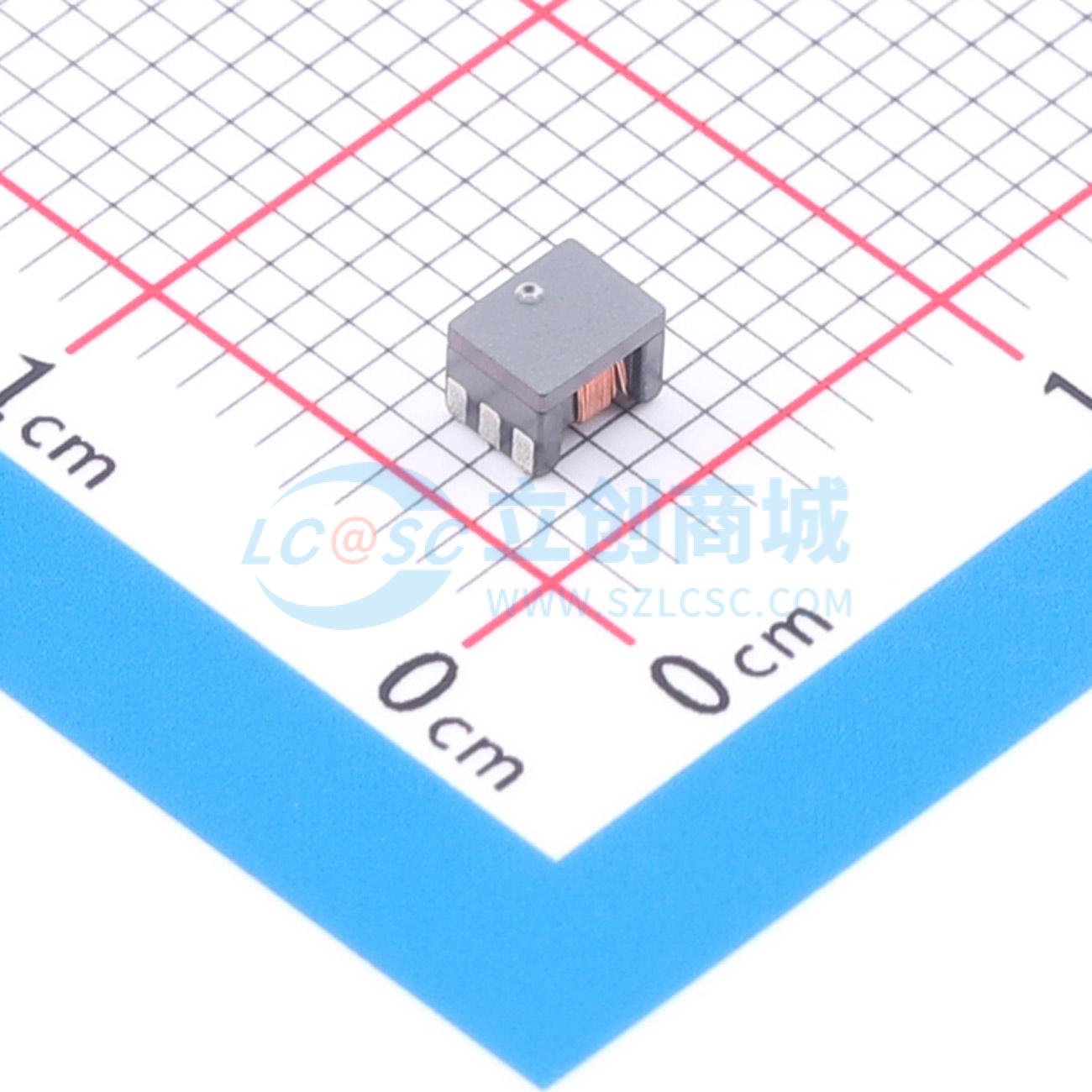

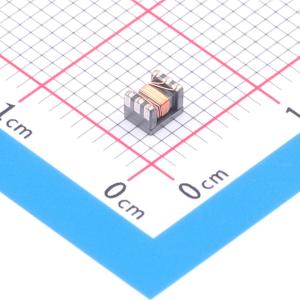

温馨提醒：图片仅供参考，商品以实物为准
ATB3225-50011CT-T000
巴伦变压器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- ATB3225系列射频巴伦具有小型化设计，适用于电缆调制解调器等设备。
- 品牌名称
- TDK
- 商品型号
- ATB3225-50011CT-T000
- 商品编号
- C5159765
- 商品封装
- 1210
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 巴伦(balun) | |
| 频率范围 | 5MHz~100MHz | |
| 阻抗比-不平衡/平衡 | 50Ω:50Ω | |
| 插入损耗(最大值) | 1.5dB | |
| 相位差 | 180°@±5° | |
| 幅度差(最大值) | 0.5dB |
| 属性 | 参数值 | |
|---|---|---|
| 回波损耗(最小值) | 10dB | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 3.2mm | |
| 宽度 | 2.5mm | |
| 高度 | 2.3mm |
商品特性
- ATB3225 的尺寸为 L3.2xw2.5xH2.3mm。
- 该尺寸比传统巴伦更小。
- ATB3225-75011CT 的频率带宽为 5 至 200MHz，ATB3225-75032CT 的频率带宽为 5 至 100MHz，ATB3225-75034CT 的频率带宽为 1 至 100MHz，ATB3225-50011CT 的频率带宽为 5 至 100MHz。
- 插入损耗低且平衡参数良好。
应用领域
- 电缆调制解调器
