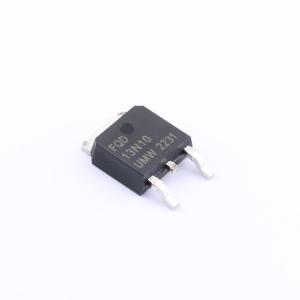

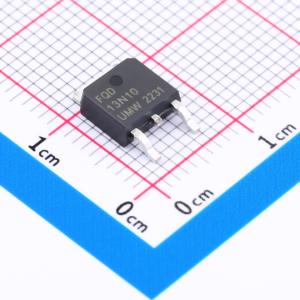

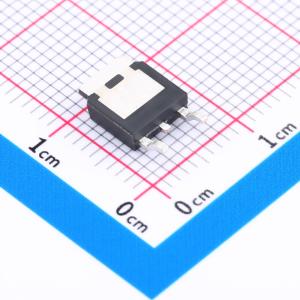

FQD13N10LTM(UMW)实物图
  • FQD13N10LTM(UMW)商品缩略图
  • FQD13N10LTM(UMW)商品缩略图
  • FQD13N10LTM(UMW)商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

FQD13N10LTM(UMW)

1个N沟道 耐压:100V 电流:10A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
这种先进的MOSFET技术经过特别设计,可降低导通电阻,并提供卓越的开关性能和高雪崩能量强度。
商品型号
FQD13N10LTM(UMW)
商品编号
C5159779
商品封装
TO-252​
包装方式
编带
商品毛重
0.48克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道
漏源电压(Vdss)100V
连续漏极电流(Id)10A
导通电阻(RDS(on))142mΩ@10V
耗散功率(Pd)40W
属性参数值
阈值电压(Vgs(th))2V@250uA
栅极电荷量(Qg)12nC
输入电容(Ciss)400pF
反向传输电容(Crss)20pF
工作温度-55℃~+150℃
输出电容(Coss)95pF

商品概述

D-PAK 专为采用气相、红外或波峰焊技术的表面贴装而设计。在典型的表面贴装应用中,功率耗散水平可达 1.5 W。

商品特性

  • 漏源电压(V) = 55 V
  • 漏极电流 = 17 A(栅源电压 = 10 V)
  • 导通电阻 = 75 mΩ(栅源电压 = 10 V)

数据手册PDF
