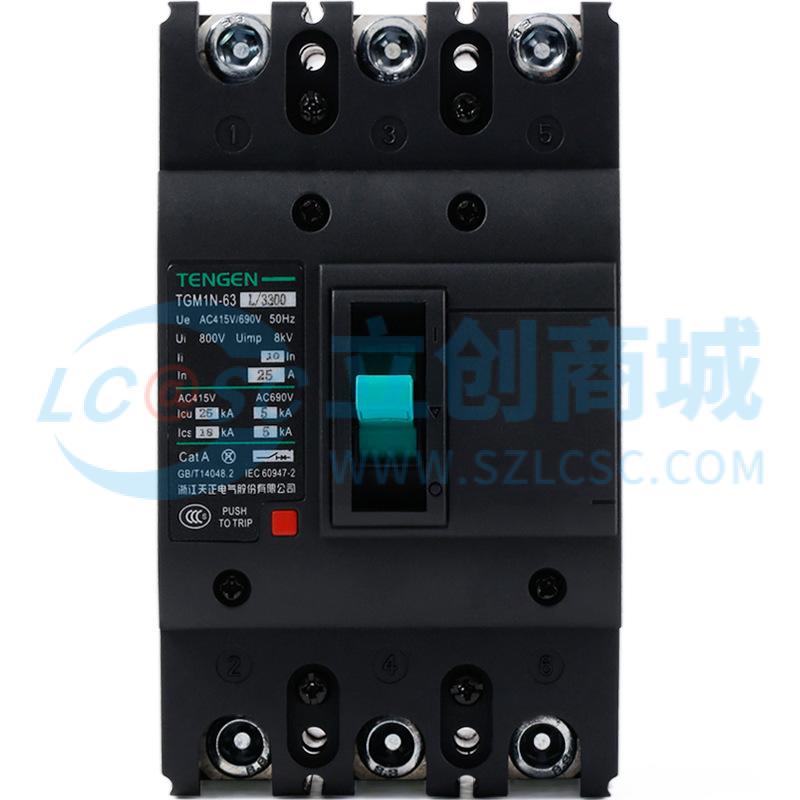

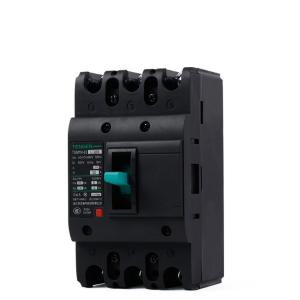

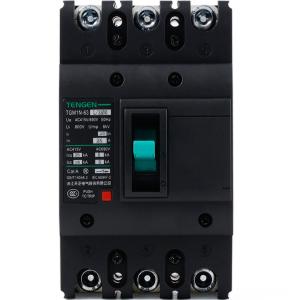

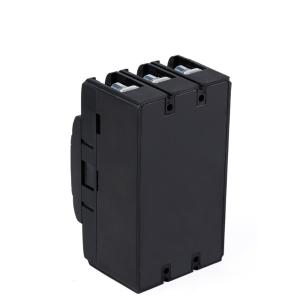

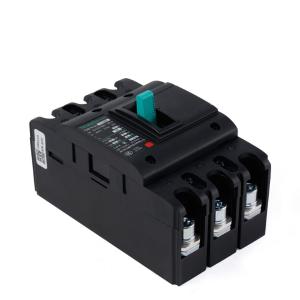

TENGEN(天正电气）塑壳断路器(祥云3.0) TGM1N-63L/3300 63A

工业品

价格：￥19.8328

原价：￥ 76.28

品牌名称: TENGEN(天正电气)
商品型号: TGM1N-63L/3300 63A
商品编号: C5159186
商品毛重: 900克(g)

广东仓1

购买数量

个

(1个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

TENGEN(天正电气) TGM1N-63L/3300 63A 塑壳断路器（祥云3.0系列）是一款专为低压配电系统设计的高性能塑壳断路器，具备以下核心优势：

1 采用国际先进技术平台开发，结构紧凑、外观精美，适用于交流50/60Hz、额定工作电压690V及以下的电路中。

2 具备过载和短路双重保护功能，热磁脱扣方式确保在异常电流下快速响应，有效保护线路与设备。

3 支持垂直（竖装）和水平（横装）两种安装方式，适应不同配电柜布局需求。

4 配备相间隔板（出厂标配），增强相间绝缘性能，提升运行安全性。

5 具有隔离功能，符合IEC 60947-1、GB/T 14048.1等标准要求，满足工业级应用环境需求。

6 分断能力等级为L型（标准型），在AC380/400V条件下可实现25kA分断能力，适用于一般配电场景。

7 机械寿命达20000次（免维护），电气寿命达10000次，长期稳定运行。

8 可选配多种附件，如辅助触头、报警触头、欠压脱扣器、分励脱扣器等，满足远程监控、自动控制等复杂应用场景。

9 支持固定式板前接线，安装便捷，接线端子牢固可靠。

10 产品通过CCC、CB、CE认证，品质保障可靠。

使用场景 APPLICATIONS

该型号断路器适用于各类低压配电系统中的配电保护场合，具体包括：

1 工业厂房、车间的配电柜中作为主开关或分支回路保护装置。

2 商业建筑、办公楼、商场等场所的照明、插座、空调等负载回路保护。

3 电动机不频繁启动控制回路（需配合电机保护型配置）。

4 需要远程操作或监控的自动化控制系统，可通过加装辅助触头、报警触头、分励脱扣器实现状态反馈和远程分合闸。

5 配电箱、动力柜、控制柜等电气成套设备内部的保护元件。

6 特殊环境下（如湿度较高、温度波动较大）需降容使用的场景，可根据环境温度修正系数调整使用参数。

注意事项 PRECAUTIONS

1 本产品适用于环境温度范围为-5℃～+40℃，若实际使用环境温度高于30℃或低于-5℃，需根据规格书提供的温度修正系数进行降容使用。

2 海拔高度超过2000米时，应考虑空气冷却作用和绝缘性能下降的影响，建议与厂家协商后确定使用方案。

3 安装时请确保断路器周围有足够的散热空间，避免因通风不良导致温升过高。

4 接线时务必按照规定的螺钉拧紧力矩操作（M8螺栓为8N·m），以保证接触良好，防止发热。

5 若加装欠压脱扣器，必须先通电再进行合闸操作，否则可能损坏断路器。

6 分励脱扣器动作电压应在额定控制电源电压的70%-110%之间，确保可靠脱扣。

7 使用DC24V控制电源时，导线长度不宜过长，建议不超过150米（1.5mm²导线），否则需增加中间继电器或优化回路设计。

8 透明盖式断路器不可加装任何内部附件，请在选型时注意区分。

9 多台断路器并联使用时，建议加装机械连锁装置，防止误操作同时合闸。

10 请勿擅自拆解或改装断路器内部结构，以免影响安全性能。
