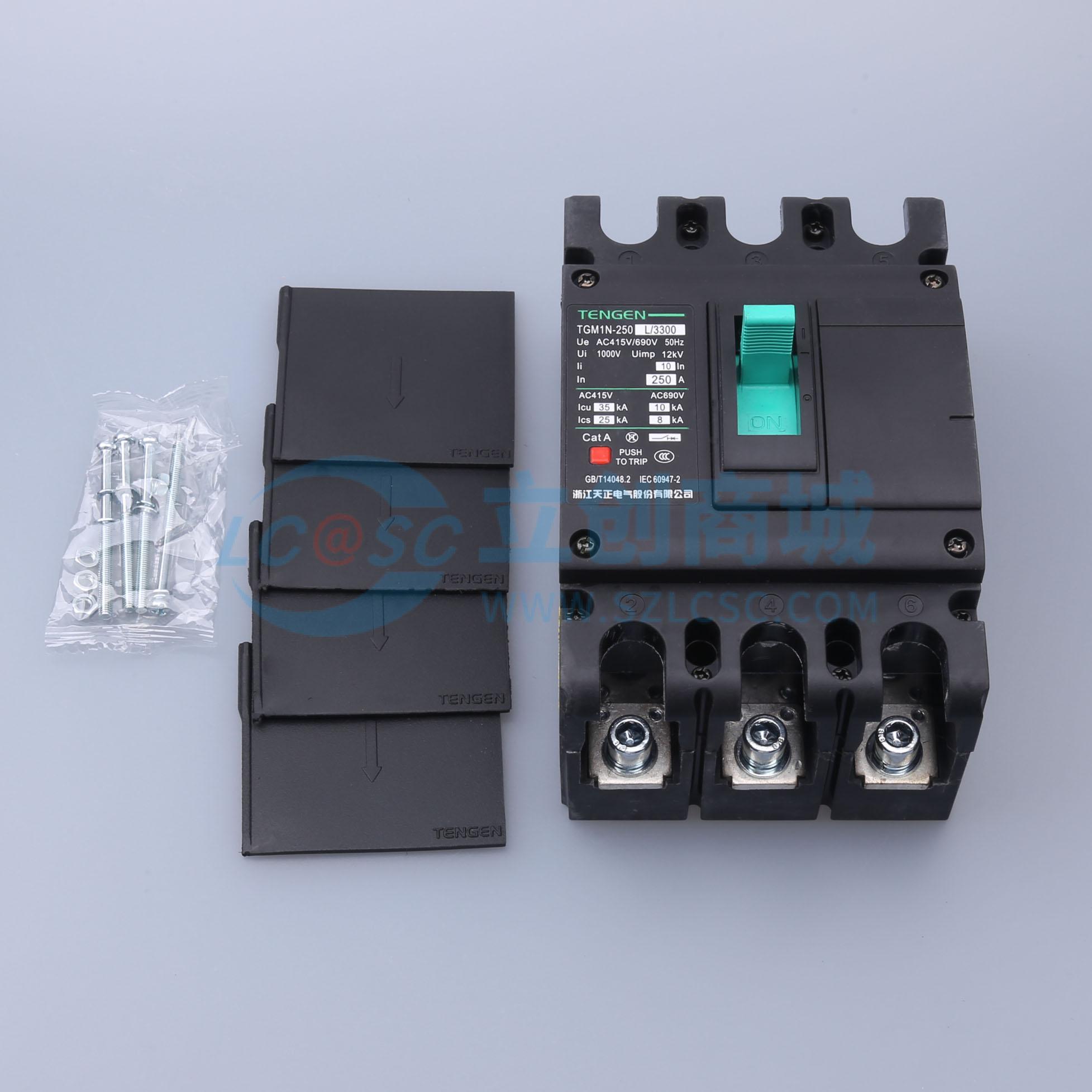

TENGEN(天正电气）塑壳断路器(祥云3.0) TGM1N-250L/3300 250A
- 工业品
价格：￥152.54价格含税（税率13%）
- 品牌名称
- TENGEN(天正电气)
- 商品型号
- TGM1N-250L/3300 250A
- 商品编号
- C5159191
- 商品毛重
1克(g)
广东仓0
购买数量
个
(1个/盒，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
TENGEN(天正电气) TGM1N-250L/3300 250A 塑壳断路器（祥云3.0系列）是一款专为低压配电系统设计的高性能塑料外壳式断路器，具备以下核心优势：
1
高分断能力：该型号属于L型标准分断能力等级，适用于交流50/60Hz、额定工作电压至690V的电路中，可提供高达70kA的分断能力（AC380/400V），确保在短路故障时迅速切断电流，保障设备与线路安全。
2
热磁脱扣保护：采用热磁式脱扣机构，具备过载和短路双重保护功能。热脱扣响应慢速且稳定，适合持续过载情况；电磁脱扣则在瞬时大电流下快速动作，有效防止电弧危害。
3
多极配置灵活：本型号为三极四线（3N）结构，支持多种N极接线方式（A/B/C/D型），满足不同应用场景下的中性线控制需求，尤其适用于TN-S或TT接地系统中的中性线独立管理。
4
安装方式多样：支持固定式板前接线、板后接线以及插入式安装，适应各种配电柜布局需求，提升安装灵活性与空间利用率。
5
模块化附件扩展性强：可选配辅助触头、报警触头、欠压脱扣器、分励脱扣器、电动操作机构等内部及外部附件，实现远程监控、自动合闸/分闸、连锁控制等功能，广泛应用于自动化控制系统。
6
高可靠性设计：符合IEC 60947-1、GB/T 14048.1、IEC 60947-2、GB/T 14048.2等多项国际国内标准，通过CCC、CB、CE认证，确保产品质量与安全性。
7
优异散热与低损耗：根据规格书数据，该断路器在250A额定电流下，板前接线总功率损耗约为63W，具备良好的温升控制能力，长期运行稳定可靠。
8
支持高海拔与高温环境：可在海拔不超过2000米的环境中正常工作；若高于2000米，则需按样本修正系数降容使用，同时支持环境温度范围-5℃～+40℃，极端条件下可降至-40℃～+70℃（极限值）。
9
机械寿命长：免维护条件下可达20000次操作，有维护条件可达40000次，电气寿命达10000次，满足频繁操作场合的需求。
10
具备隔离功能：具备明显的隔离标识，可用于线路隔离，提高维护安全性。
使用场景 APPLICATIONS
TGM1N-250L/3300 250A塑壳断路器适用于以下工业与民用配电系统场景：
1
工厂车间配电箱：用于电机控制柜、动力配电柜中作为主开关或分支回路保护，特别适用于额定电流250A左右的大功率负载供电。
2
商业建筑配电系统：如商场、写字楼、酒店等场所的照明、空调、电梯等负荷的配电保护。
3
住宅小区高压变电所低压侧出线保护：作为变压器低压侧馈线断路器，提供过载与短路保护。
4
自动化生产线控制系统：配合PLC、接触器等元件，实现远程控制与故障报警联动。
5
预付费电表配套应用：支持预付费功能选型，可用于居民用电计量系统的断路器单元。
6
电动机启动控制：虽主要为配电用途，但也可用于不频繁启动的电动机保护（需选择电动机保护型脱扣器）。
7
特殊环境应用：在高湿度、粉尘较多的工业环境中，因其防护等级较高（污染等级3级）、飞弧距离≤50mm，具备一定抗干扰能力，适合安装于配电柜内。
注意事项 PRECAUTIONS
1
请确认实际工作电压与断路器额定电压匹配，本型号支持AC230/240V、AC380/400/415V、AC660/690V，必须避免超压使用。
2
安装时需严格按照说明书进行接线，注意相序与极性，尤其是四极产品中N极接线方式的选择（A/B/C/D型），错误连接可能导致保护失效或触电风险。
3
若选用带附件（如欠压脱扣器、分励脱扣器）的产品，必须确保控制电源电压与附件电压一致（如AC220V、DC24V等），并检查导线长度是否符合要求（例如DC24V控制回路最大长度限制）。
4
在高温（>30℃）或高海拔（>2000m）环境下使用时，应参照规格书提供的温度修正系数与海拔修正系数进行降容处理，避免误跳闸或过热。
5
断路器不应频繁操作超过其电气寿命（10000次），否则可能影响触点寿命与灭弧性能。
6
安装位置应通风良好，避免积尘、潮湿或腐蚀性气体侵入，建议安装于防尘防水等级不低于IP40的配电柜中。
7
严禁私自拆卸或改装断路器内部结构，以免破坏绝缘性能或导致安全事故。
8
使用前应进行通电测试，确认合闸、分闸动作正常，并验证脱扣特性是否符合预期。
9
对于带有电动操作机构的型号，需确保电源稳定，避免因电压波动导致操作失败。
10
透明盖式断路器不可加装任何附件，请在订购时明确是否需要透明盖。
