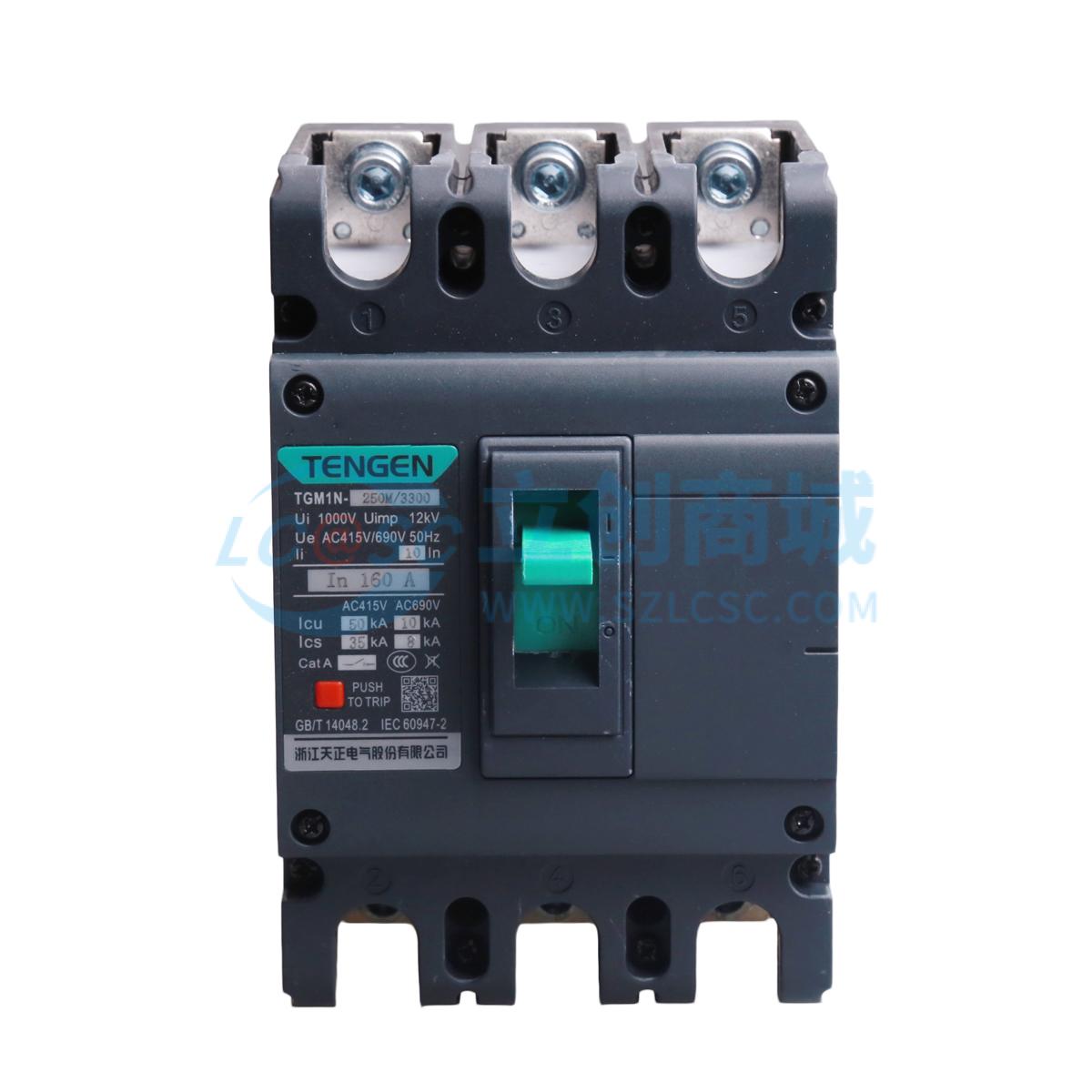

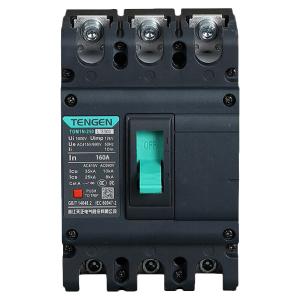

TENGEN(天正电气）塑壳断路器(祥云3.0) TGM1N-250L/3300 160A

工业品

价格：￥42.5672

原价：￥ 163.72

品牌名称: TENGEN(天正电气)
商品型号: TGM1N-250L/3300 160A
商品编号: C5159192
商品毛重: 1650克(g)

广东仓1

购买数量

个

(1个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

TENGEN(天正电气) TGM1N-250L/3300 160A 塑壳断路器（祥云3.0系列）是一款高性能、高可靠性的配电保护设备，适用于交流50/60Hz、额定工作电压690V及以下的电路中。该产品具备热磁式脱扣功能，能够实现过载和短路双重保护，确保电力系统稳定运行。

1 采用国际先进技术平台设计，外观精美、体积精巧，便于安装与维护。

2 支持垂直（竖装）和水平（横装）两种安装方式，适应不同配电柜布局需求。

3 具备隔离功能，符合IEC 60947-1、GB/T 14048.1等标准要求，满足安全规范。

4 额定电流为160A，壳架等级电流为250A，分断能力级别为L型（标准型），在AC380/400V下Icu可达35kA，Ics为25kA，具备良好的短路切断能力。

5 产品通过CCC、CB、CE认证，质量可靠，适用于工业、商业及民用建筑配电系统。

6 标配相间隔板，增强相间绝缘性能，提升安全性；支持多种附件选配，如辅助触头、报警触头、欠压脱扣器、分励脱扣器、电动操作机构等，满足自动化控制需求。

7 可选板前接线或板后接线方式，安装灵活，适应不同现场环境。

8 机械寿命高达20000次（免维护），电气寿命达10000次，长期运行稳定。

9 适用工作环境温度范围为-5℃～+40℃，极限工作温度可达-40℃～+70℃，适合多气候条件使用。

10 飞弧距离≤50mm，减少电弧对周围设备的影响。

11 提供完整的产品选型表和附件配置方案，方便用户快速匹配需求。

使用场景 APPLICATIONS

该塑壳断路器广泛应用于各类低压配电系统中，特别适用于需要高可靠性、高防护等级的工业和民用场合。

1 工业厂房：用于电机控制柜、动力配电箱中的线路保护，可作为电动机不频繁启动的保护装置。

2 商业楼宇：适用于照明、空调、电梯等供电回路的配电保护。

3 民用建筑：可用于住宅小区、办公楼等场所的总配电箱或分配电箱中，提供过载和短路保护。

4 配电柜集成：适合作为开关柜、配电箱内的主开关或支路开关，配合其他元器件组成完整的配电解决方案。

5 自动化控制系统：可通过选配分励脱扣器、欠压脱扣器、电动操作机构等实现远程控制、自动投切等功能，适用于智能配电系统。

6 特殊环境：由于其宽温工作范围和良好防护性能，也可用于户外配电箱或高温、高湿环境下的电力保护。

注意事项 PRECAUTIONS

1 安装前请确认电源电压、频率、负载类型与断路器参数一致，避免误用导致设备损坏或安全隐患。

2 断路器应安装在通风良好、无腐蚀性气体、无剧烈振动的环境中，避免高温、潮湿、粉尘严重区域。

3 接线时必须按照说明书规定进行，确保导线截面积符合要求（如160A对应120mm²铜导线），并使用正确的拧紧力矩（M8螺钉为10N·m），防止接触不良或发热。

4 若需加装附件（如欠压脱扣器、分励脱扣器），必须先通电再合闸，否则可能损坏内部元件。

5 在海拔超过2000米的地区使用时，需根据样本提供的修正系数调整额定电流，以保证正常运行。

6 环境温度高于30℃或低于-5℃时，需按表中修正系数降容使用，避免因温升影响脱扣特性。

7 不得随意拆卸或改装断路器内部结构，以免影响安全性能。

8 定期检查断路器状态，如有异常跳闸、发热、异响等情况应及时停用并检修。

9 透明盖式断路器不可加装任何附件，请注意选型差异。

10 电动操作机构需配套外部电源和控制按钮，用户需自行准备相关部件。
