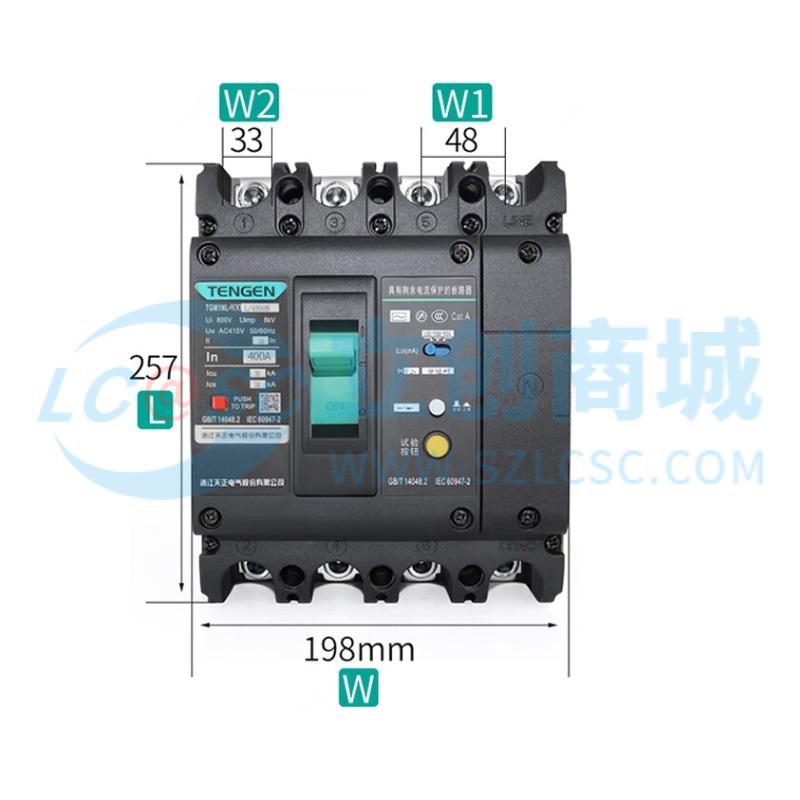

TGM1NL-400L/4300B 400A 100/300/500mA实物图

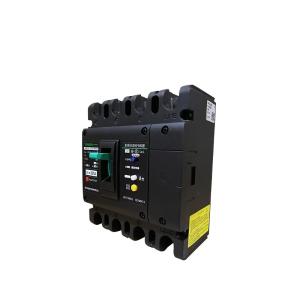

TGM1NL-400L/4300B 400A 100/300/500mA商品缩略图

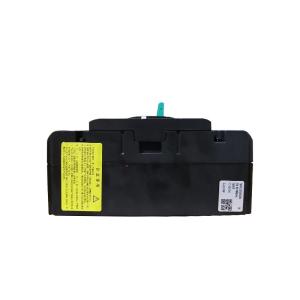

TGM1NL-400L/4300B 400A 100/300/500mA商品缩略图
TGM1NL-400L/4300B 400A 100/300/500mA商品缩略图

TENGEN(天正电气)漏电断路器(祥云3.0) 非延时型 TGM1NL-400L/4300B 400A 100/300/500mA

  • 工业品

价格:169.9516

原价:¥ 653.66

商品型号
TGM1NL-400L/4300B 400A 100/300/500mA
商品编号
C5159202
商品毛重

7500克(g)

  • 广东仓1

购买数量

(1/最小起订量1个,递增量:1)

总价金额:

0.00

近期成交0

  • 商品参数
  • 商品详情
  • 规格书

商品参数

暂无内容图标

参数完善中

商品详情

产品特点 FEATURES

TENGEN(天正电气) TGM1NL-400L/4300B 400A 100/300/500mA 漏电断路器(祥云3.0)是一款具备高分断能力、小型紧凑设计的剩余电流保护断路器,适用于交流50/60Hz、额定电压至415V(2P为240V)的配电系统。
1 具备非延时型漏电保护功能,额定剩余动作电流可选100mA、300mA、500mA,响应时间快,最大断开时间≤0.2s(在2I△n条件下),有效防止人身触电和设备接地故障引发的火灾风险。
2 采用热磁式脱扣器,同时具备过载和短路双重保护特性,额定电流In为400A,满足大功率负载需求。
3 分断能力等级为L型(标准型),额定极限短路分断能力Icu达50kA,额定运行短路分断能力Ics为36kA,确保在突发短路情况下可靠切断电路。
4 支持三极四线(3P+N)或四极(4P)结构,N极可根据需求选择常通或与主极联动合分,适应不同接线方式。
5 具备隔离功能,符合IEC 60947-1、GB/T 14048.1等国际及国家标准,并通过CCC认证,安全可靠。
6 可垂直安装(竖装)或水平安装(横装),安装灵活,适用于各种配电柜布局。
7 配备多种附件选配选项,包括辅助触头、报警触头、欠压脱扣器、分励脱扣器、电动操作机构等,满足自动化控制和远程监控需求。
8 外壳防护等级高,具有良好的绝缘性能和耐候性,适用于工业厂房、商业建筑、住宅配电等多种环境。
9 带有相间隔板出厂标配,增强相间绝缘安全性,减少短路风险。
10 功率损耗低,400A型号单极电阻为0.15mΩ,3/4极总功率损耗约为68W(板前接线),节能高效。
11 适用导线截面积范围广,推荐使用185mm²铜导线或30×5mm铜母排,连接牢固。
12 环境适应性强,可在-30℃至+60℃范围内稳定工作,海拔超过2000米时可通过降容系数修正使用。

使用场景 APPLICATIONS

该漏电断路器广泛应用于需要高可靠性电气保护的工业与民用配电系统中,具体包括:
1 工业厂房、车间配电箱:用于保护电机、泵类设备、生产线等大功率用电设备,防止因绝缘损坏导致的漏电事故。
2 商业建筑配电系统:如商场、办公楼、酒店等场所的照明、空调、电梯等负荷回路,提供间接接触保护。
3 住宅小区配电箱:尤其适用于多层或高层建筑的公共区域及住户单元,保障人身安全。
4 数据中心、通信机房:作为电源分配单元(PDU)的一部分,实现过载、短路及漏电综合保护。
5 医疗机构、学校、养老院等对用电安全要求较高的场所:防止因电器老化或误操作引发火灾或触电事故。
6 需要远程监控或自动控制的场合:通过加装辅助触头、报警触头、分励/欠压脱扣器及电动操作机构,实现智能化管理。
7 特殊环境应用:如高原、湿热、盐雾等恶劣环境下,可根据选型表选择相应代号(如GY、SR、YW)的产品,提升适应性。

注意事项 PRECAUTIONS

1 安装前请确认供电系统的电压、频率、额定电流是否与本产品匹配,避免误用造成设备损坏。
2 必须由专业电工按照规范进行安装,确保接线正确,螺钉拧紧力矩符合要求(M10螺纹为22N·m,M12为28N·m)。
3 接线时注意导线截面积不得小于推荐值(400A对应≥185mm²),并确保连接牢固,防止接触不良发热。
4 若需安装板后接线或插入式结构,请提前确认配电柜空间及安装方式是否兼容。
5 使用过程中应定期检查断路器状态,特别是漏电保护功能是否正常,建议每月按试验按钮一次以验证其有效性。
6 在高温、高湿或粉尘环境中使用时,应加强通风散热,并定期清洁表面污垢,防止影响散热性能。
7 当环境温度低于-30℃或高于60℃时,需根据温度降容系数调整实际工作电流,防止误跳闸或过热。
8 海拔超过2000米时,应参考表11进行电气参数修正,例如工作电流需乘以0.94~0.85的系数。
9 若选用欠压脱扣器,必须先通电才能合闸,否则可能损坏内部元件。
10 不得随意拆卸或改装断路器内部结构,以免影响安全性能。
11 严禁将非标导线或劣质电缆接入本设备,以免引发火灾隐患。
12 本产品不可用于直接启动频繁运行的电动机(除非明确标注“电动机保护型”且选配相应附件)。
13 若需与其他断路器实现机械连锁,请正确安装LS机械连锁附件,防止误操作导致双电源同时合闸。
