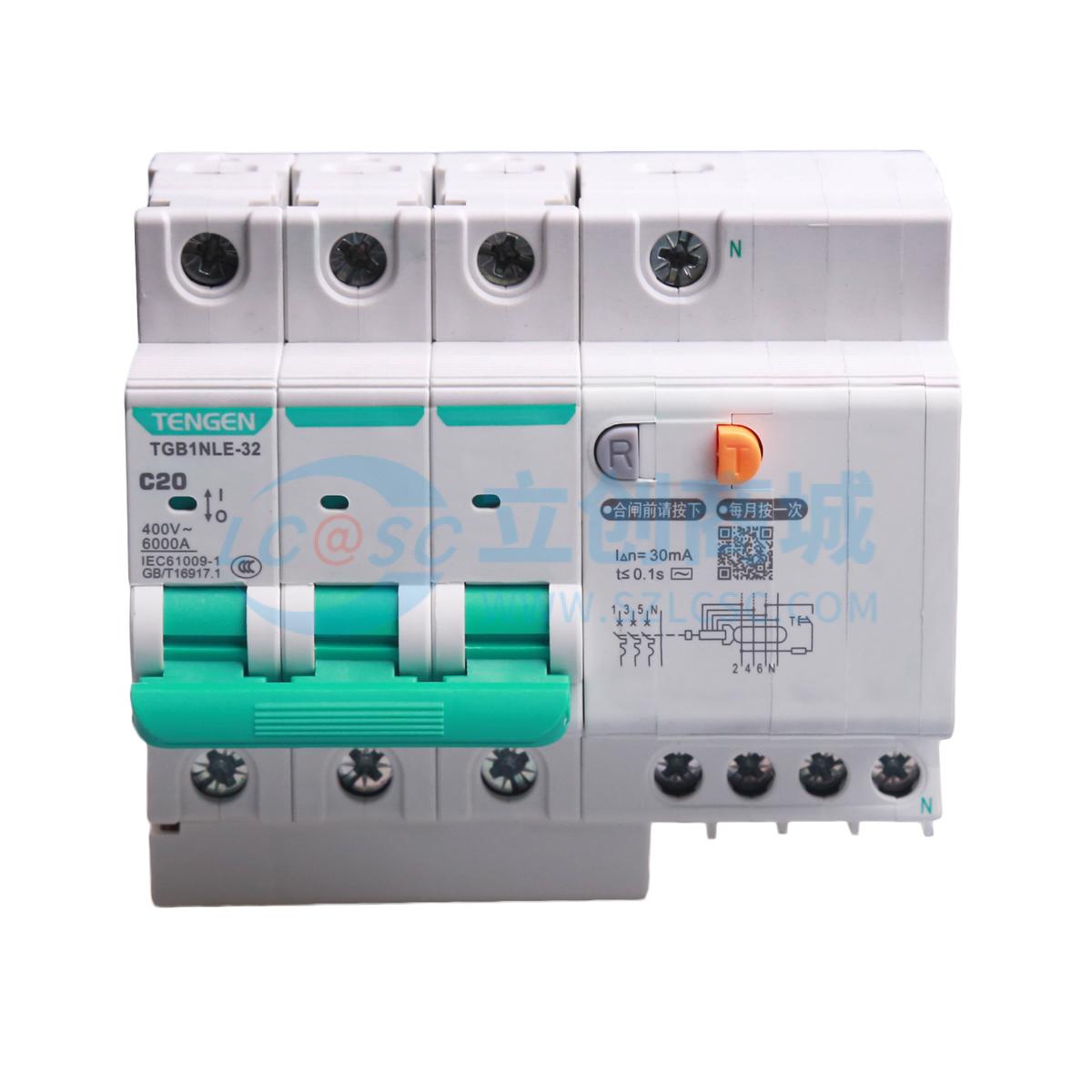

TGB1NLE-32 3P+N C20 30mA实物图

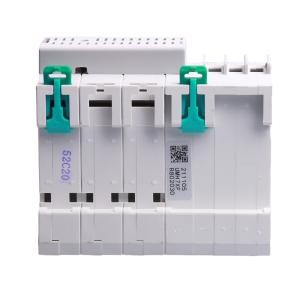

TGB1NLE-32 3P+N C20 30mA商品缩略图
TGB1NLE-32 3P+N C20 30mA商品缩略图
TGB1NLE-32 3P+N C20 30mA商品缩略图

TENGEN(天正电气）小型漏电断路器(祥云3.0) TGB1NLE-32 3P+N C20 30mA

  • 工业品

价格：￥40.37价格含税（税率13%）

10+￥38.37
品牌名称
TENGEN(天正电气)
商品型号
TGB1NLE-32 3P+N C20 30mA
商品编号
C5159221
商品毛重

400克(g)

  • 广东仓0

购买数量

(3个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交1单

  • 商品参数
  • 商品详情
  • 规格书

商品参数

暂无内容图标

参数完善中

商品详情

产品特点 FEATURES

1 本产品为TENGEN（天正电气）生产的TGB1NLE-32系列剩余电流动作断路器，型号为TGB1NLE-32 3P+N C20 30mA，属于祥云3.0系列产品线，适用于交流50Hz、额定电压230V/400V的电路系统。
2 额定电流为20A，额定剩余动作电流为30mA，具备高灵敏度漏电保护功能，可在发生人身触电或电器设备漏电时迅速切断电源，保障人员和设备安全。
3 采用C型脱扣特性，适用于阻性负载及一般感性负载，具备过载和短路双重保护功能，响应速度快，可靠性高。
4 产品符合GB/T16917.1、IEC61009-1标准，具备良好的电气性能与机械寿命，机械寿命达10000次，电气寿命达20000次。
5 采用模块化设计，支持导轨安装，安装便捷，适用于配电箱内部集成。
6 产品具备防误操作结构，操作手柄清晰标识“ON”和“OFF”，便于现场识别与维护。
7 支持3P+N极数配置，适用于三相四线制供电系统，广泛应用于商业、工业及民用建筑的照明、插座等末端配电回路。
8 接线方式为上进线，适用导线截面积范围为1mm²至25mm²，接线扭矩为2.5N·m，确保连接牢固可靠。
9 内置电子式剩余电流检测单元，可有效防止因线路老化、绝缘破损等原因引起的漏电事故。

使用场景 APPLICATIONS

1 适用于工业厂房、办公楼、商场、酒店等场所的低压配电系统中，用于保护照明、插座、空调等用电设备。
2 可用于住宅配电箱中的总开关或分支回路保护，特别适合对人身安全要求较高的区域，如厨房、卫生间、浴室等湿区。
3 适用于需要同时具备过载、短路及漏电保护功能的场合，如小型加工厂、实验室、医院等。
4 适用于三相四线制供电系统，尤其适合有大量单相负载接入的场合，提供全面的电气安全防护。
5 可作为商业照明系统、电梯控制柜、水泵控制回路等的配套保护装置。

注意事项 PRECAUTIONS

1 安装前请确认电源电压与产品额定电压一致，避免误用导致设备损坏或安全隐患。
2 接线时必须严格按照说明书进行，确保相序正确，尤其是3P+N配置需注意零线与火线的区分。
3 接线导体截面积应符合产品规格要求，不得超过25mm²，以保证接触良好和热稳定性。
4 安装过程中应使用合适的工具，施加规定扭矩（2.5N·m），避免过度拧紧造成螺钉变形或接触不良。
5 严禁在带电情况下拆卸或更换断路器，必须先切断上游电源并确认无电后方可操作。
6 建议定期进行漏电保护功能测试，可通过按动测试按钮检查是否能正常跳闸。
7 产品应在干燥、通风、无腐蚀性气体的环境中使用，环境温度范围为-35℃～+70℃。
8 不得随意改装或拆解产品内部结构，以免影响其保护性能和安全性。
9 本产品不可用于直流电路或特殊频率系统，仅限于50Hz交流系统使用。
