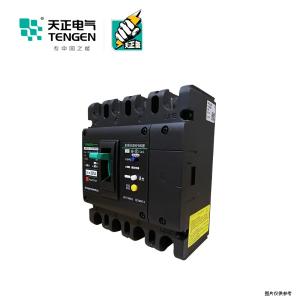

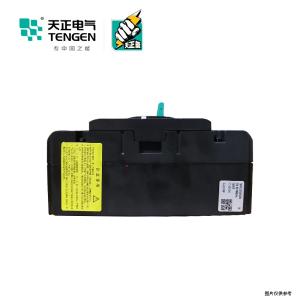

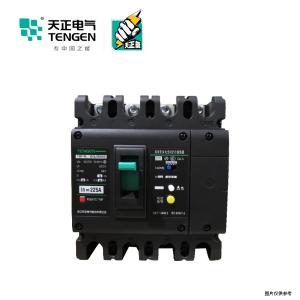

TGM1NL-250L/4300B 160A 100/300/500mA实物图
TGM1NL-250L/4300B 160A 100/300/500mA商品缩略图
TGM1NL-250L/4300B 160A 100/300/500mA商品缩略图
TGM1NL-250L/4300B 160A 100/300/500mA商品缩略图
TGM1NL-250L/4300B 160A 100/300/500mA商品缩略图

TENGEN(天正电气）漏电断路器(祥云3.0) 非延时型 TGM1NL-250L/4300B 160A 100/300/500mA

  • 工业品

价格：￥84.4064

原价：￥ 324.64

品牌名称
TENGEN(天正电气)
商品型号
TGM1NL-250L/4300B 160A 100/300/500mA
商品编号
C5159199
商品毛重

2250克(g)

  • 广东仓1

购买数量

(1个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

  • 商品参数
  • 商品详情
  • 规格书

商品参数

暂无内容图标

参数完善中

商品详情

产品特点 FEATURES

TENGEN(天正电气) TGM1NL-250L/4300B 160A 100/300/500mA 漏电断路器（祥云3.0）是一款具备高分断能力、小型紧凑结构和绿色环保设计的剩余电流保护断路器。该产品采用国际先进技术研制，适用于交流50/60Hz、额定电压至415V（2P为240V）、额定电流16A至800A的配电网络。其主要特点包括：
1 具备非延时型剩余电流保护功能，额定剩余动作电流可选100mA、300mA、500mA，最大分断时间不超过0.2秒，确保在发生漏电时快速切断电源，有效防止人身触电事故。
2 额定极限短路分断能力Icu达到35kA（L型），满足一般配电系统的短路保护需求，提供可靠的过载与短路保护。
3 支持三相四线制系统，N极可选择不同连接方式（A/B/C/D），适应多种安装环境。
4 可垂直或水平安装，支持板前、板后及插入式接线方式，安装灵活方便。
5 内置隔离功能，符合IEC 60947-1、GB/T 14048.1等标准要求，已通过CCC认证，安全可靠。
6 具备飞弧距离≤50mm，机械寿命达40000次（有维护），电气寿命达10000次（AC415V In），性能稳定。
7 提供多种附件选配，如辅助触头、报警触头、欠压脱扣器、分励脱扣器、电动操作机构等，满足自动化控制与远程监控需求。
8 支持三相任缺一相仍能正常工作，提升了供电连续性与系统稳定性。

使用场景 APPLICATIONS

该漏电断路器广泛应用于工业、商业及民用建筑中的低压配电系统中，特别适合以下场景：
1 工厂车间、生产线设备配电箱，用于对电机、水泵、风机等负载进行过载、短路及漏电保护。
2 商场、办公楼、酒店等公共建筑的照明与插座回路，防止因绝缘老化或线路破损导致的漏电火灾风险。
3 住宅小区、公寓楼的总配电柜或楼层配电箱，为家庭用电提供人身安全防护。
4 医疗机构、数据中心等对供电可靠性要求较高的场所，配合漏电报警模块实现不脱扣报警功能，保障关键设备持续运行。
5 配合机械连锁装置使用，实现双电源切换或母联开关互锁，防止误操作。
6 在高原、湿热、盐雾等特殊环境下，可根据需要选配GY、SR、YW等特殊应用代号的产品，增强环境适应性。

注意事项 PRECAUTIONS

1 安装前请确认电网电压、频率及负荷电流是否符合本产品技术参数要求。
2 断路器必须由专业电工进行安装与调试，严禁带电操作。
3 接线时应严格按照接线图连接，确保相序正确，避免反接或错接造成设备损坏。
4 若选用欠压脱扣器，请注意：必须先通电才能再扣及合闸，否则可能损坏断路器。
5 分励脱扣器控制回路导线长度需满足规范要求，DC24V时建议不超过150m，以保证可靠动作。
6 使用电动操作机构时，需配备相应电压等级的控制电源，并确保按钮与线路连接正确。
7 定期检查断路器状态，特别是报警触头指示灯是否正常，及时排除漏电隐患。
8 不得擅自改装或拆卸内部组件，以免影响安全性能。
9 环境温度超过40℃时，应按表9降容系数调整额定电流，防止过热跳闸。
10 海拔高度超过2000米时，需参照表11修正电气特性，必要时降低工作电流。
11 储存与运输过程中应防潮、防震，避免暴晒与重压。
