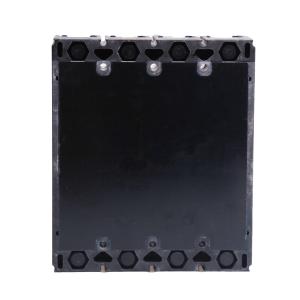

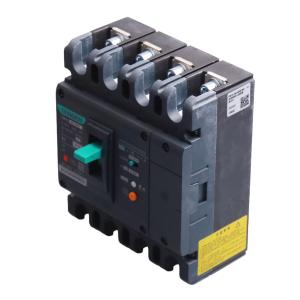

TENGEN(天正电气）漏电断路器(祥云3.0) 非延时型 TGM1NL-250L/4300B 250A 100/300/500mA
- 工业品
价格：￥303.95价格含税（税率13%）
- 品牌名称
- TENGEN(天正电气)
- 商品型号
- TGM1NL-250L/4300B 250A 100/300/500mA
- 商品编号
- C5159201
- 商品毛重
2200克(g)
广东仓0
购买数量
个
(1个/盒，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
TENGEN(天正电气) TGM1NL-250L/4300B 250A 100/300/500mA 漏电断路器（祥云3.0系列）是一款具备高分断能力、小型紧凑结构和绿色环保设计的剩余电流保护断路器。该产品采用国际先进技术研制，适用于交流50/60Hz、额定电压至415V（2P为240V）、额定电流16A至800A的配电网络。
1
具备A型漏电保护功能，能够有效识别并切断因设备绝缘损坏导致的接地故障电流，防止人身触电及火灾风险。
2
非延时型设计，响应速度快，在检测到剩余电流达到设定值时可迅速动作，确保用电安全。
3
支持三相电源任缺一相仍能正常工作，提高了供电系统的可靠性。
4
可垂直安装或水平安装，适应不同配电柜布局需求。
5
内置隔离功能，符合IEC 60947-1、GB/T 14048.1等标准要求，并通过CCC认证，品质有保障。
6
提供多种附件选配，包括辅助触头、报警触头、欠压脱扣器、分励脱扣器、电动操作机构等，满足复杂控制场景的需求。
7
壳架等级额定电流为250A，额定极限短路分断能力Icu可达35kA（L型），适用于中高压配电系统。
8
额定剩余动作电流支持多档位选择：100mA / 300mA / 500mA，可根据实际应用场景灵活配置。
9
机械寿命高达40,000次（有维护条件下），电气寿命达10,000次（AC415V In），使用寿命长。
10
飞弧距离≤50mm，降低电弧对周围设备的影响。
11
支持板前接线、板后接线及插入式安装方式，安装灵活便捷。
使用场景 APPLICATIONS
本产品广泛应用于工业、商业及民用建筑中的低压配电系统，特别适合需要高安全性与可靠性的场合。
1
工厂车间、生产线配电柜：用于保护电机、水泵、压缩机等关键设备，防止因漏电引发事故。
2
商场、写字楼、酒店等公共建筑：作为主配电箱或分支回路保护装置，提供人身触电防护和线路过载短路保护。
3
医院、学校、数据中心等敏感场所：配合漏电报警模块使用，可在不切断电源的情况下发出警报，便于及时排查故障，不影响紧急供电。
4
房地产项目中的住宅小区配电系统：用于住户入户总开关或楼层配电箱，提升用电安全等级。
5
配电箱、开关柜内部：作为核心保护元件，实现过载、短路、漏电综合保护。
6
特殊环境应用：如高原、湿热、盐雾地区，可通过选配GY、SR、YW等特殊代号型号适应恶劣工况。
注意事项 PRECAUTIONS
1
安装前请确认电源电压、频率与断路器额定参数一致，避免误用造成设备损坏。
2
接线时应严格按照说明书进行，确保导线截面积符合要求（例如：250A对应导线截面积≥50mm²），以防止过热。
3
断路器必须由专业电工操作安装，严禁带电作业。
4
使用过程中应定期检查触头状态、螺钉紧固情况以及附件是否正常工作。
5
若配备欠压脱扣器，需先通电才能合闸，否则可能损坏断路器。
6
分励脱扣器在DC24V控制电压下，铜导线长度不宜超过150米，否则建议加装中间继电器。
7
在海拔超过2000米的地区使用时，需根据表11修正工作电流和绝缘性能。
8
环境温度变化会影响断路器的脱扣特性，请参照表9调整降容系数。
9
不得擅自拆卸或改装内部结构，以免影响安全性能。
10
建议在断路器上部预留足够的散热空间，避免高温环境影响寿命。
11
若用于电动机保护，请选择带有‘2’代号的型号，并注意启动电流冲击。
12
安装完成后应进行手动合分测试及漏电试验按钮测试，确认功能正常。
