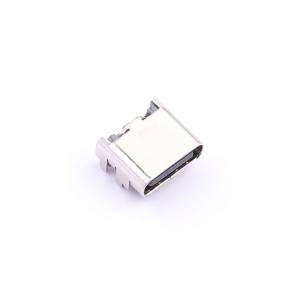

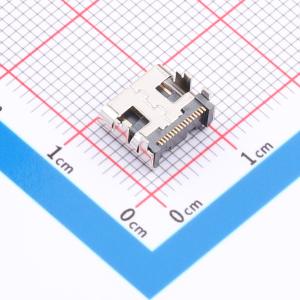

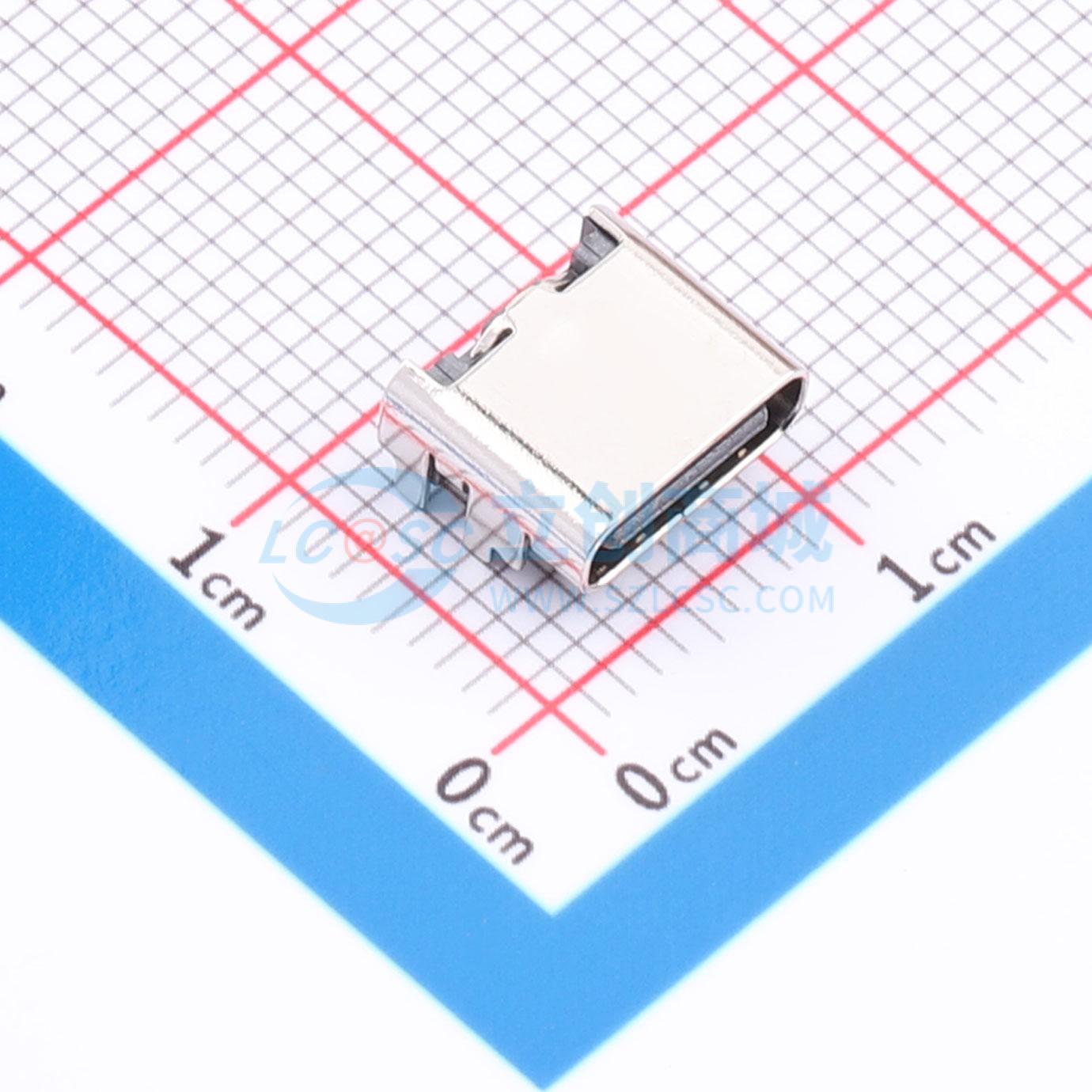

TYPE C-DB-125PWB
Type-C 母 卧贴
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- USB 3.1 TYPE C 16P卧贴CH2.18加高0.6 L=7.6
- 品牌名称
- HDGC(华德共创)
- 商品型号
- TYPE C-DB-125PWB
- 商品编号
- C54557124
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 0.656863克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB连接器 | |
| 连接器类型 | Type-C | |
| 协议标准 | USB 3.1 | |
| 公母 | 母 | |
| 安装方式 | 卧贴 | |
| 触点数量 | 16P |
| 属性 | 参数值 | |
|---|---|---|
| 端口数量 | 1 | |
| 额定电流 - 电源 | 5A | |
| 额定电压 | 20V | |
| 插拔寿命 | 1万次 | |
| 体长(L) | 7.6mm | |
| 工作温度 | -30℃~+80℃ |
商品概述
此产品外壳采用耐高温塑料（UL94 V - 0），触点为铜合金，外壳和中板为不锈钢。 触点整体镀镍厚度至少50微英寸，功能区域镀金（镀金厚度根据产品编号），焊接区域闪镀金。前壳整体镀镍厚度至少30微英寸。 机械性能方面，插入力为0.5 ~ 2.0kgf，拔出力为0.8kgf ~ 2.0kgf，耐久性为10000次循环。 电气性能方面，额定电流为5.0A，额定电压为20V，绝缘电阻至少100MΩ，耐压为交流100V持续1分钟，初始接触电阻为40mΩ，50次后为50mΩ。 环境性能方面，工作温度为 - 30°C ~ + 80°C。 红外回流焊时，电路板上的峰值温度需在260°C保持10秒。 上带剥离力为0.1 ~ 1.3N（10.2gf ~ 130gf），出货运输时卷带不能散开。
商品特性
- 外壳采用耐高温塑料（UL94 V - 0）
- 触点为铜合金
- 外壳和中板为不锈钢
- 触点整体镀镍厚度至少50微英寸
- 触点功能区域镀金（镀金厚度根据产品编号）
- 触点焊接区域闪镀金
- 前壳整体镀镍厚度至少30微英寸
- 插入力0.5 ~ 2.0kgf
- 拔出力0.8kgf ~ 2.0kgf
- 耐久性10000次循环
- 额定电流5.0A
- 额定电压20V
- 绝缘电阻至少100MΩ
- 耐压交流100V持续1分钟
- 初始接触电阻40mΩ，50次后50mΩ
- 工作温度 - 30°C ~ + 80°C
- 红外回流焊时电路板峰值温度在260°C保持10秒
- 上带剥离力0.1 ~ 1.3N（10.2gf ~ 130gf）
