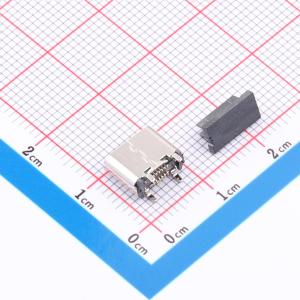

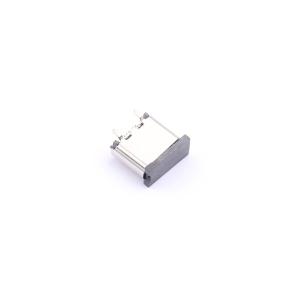

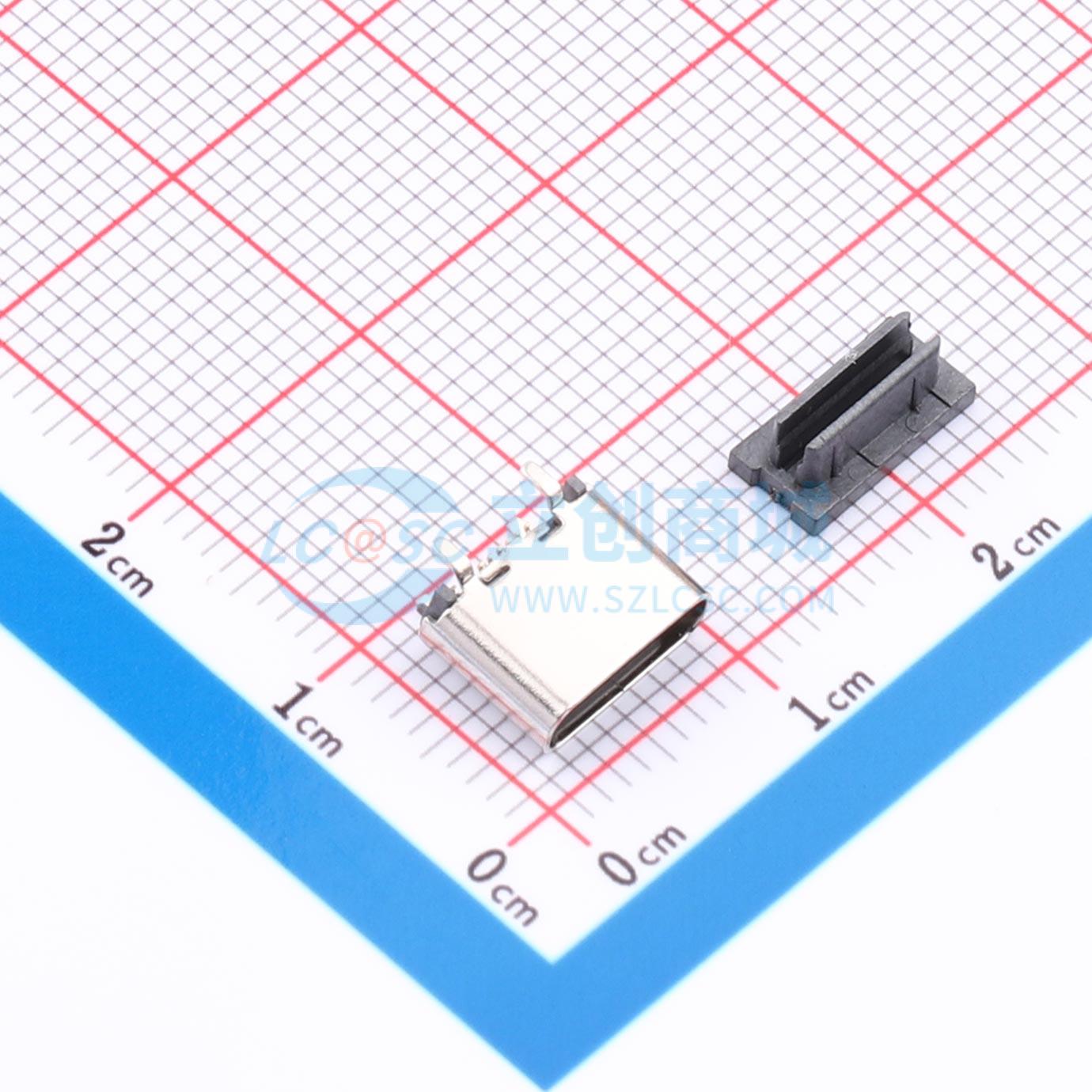

温馨提醒：图片仅供参考，商品以实物为准
TYPE C-DB-123PB
Type-C 母 立贴
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- USB 3.1 TYPE C 16P立贴H=6.8MM
- 品牌名称
- HDGC(华德共创)
- 商品型号
- TYPE C-DB-123PB
- 商品编号
- C54557122
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 0.745098克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB连接器 | |
| 连接器类型 | Type-C | |
| 协议标准 | USB 3.1 | |
| 公母 | 母 | |
| 安装方式 | 立贴 | |
| 触点数量 | 16P |
| 属性 | 参数值 | |
|---|---|---|
| 端口数量 | 1 | |
| 额定电流 - 电源 | 5A | |
| 额定电压 | 20V | |
| 插拔寿命 | 1万次 | |
| 体长(L) | 6.8mm | |
| 工作温度 | -30℃~+80℃ |
商品概述
材料规格：
- 外壳：耐高温塑料，UL94 V - 0等级
- 触点：铜合金
- 中间板：不锈钢
- 外壳：不锈钢
电镀规格：
- 触点：整体镀镍，最小厚度50微英寸；接触功能区镀金（镀金厚度遵循产品编号）；焊接区闪镀金
- 外壳：整体镀镍，最小厚度30微英寸
机械性能：
- 插入力：0.5 ~ 2.0kgf
- 拔出力：0.8kgf ~ 2.0kgf
- 耐久性：10000次循环
电气性能：
- 额定电流：5A，额定电压：20V
- 绝缘电阻：最小100MΩ
- 耐压：交流100V，持续1分钟
- 低接触电阻：初始40mΩ，之后50mΩ
环境性能：
- 工作温度：-30°C ~ +80°C
红外回流焊：
- 电路板峰值温度在260°C下保持10秒
USB Type - C引脚分配 推荐的PCB布局 未指定公差 ±0.05mm
上带剥离力为：0.1 ~ 1.3N（10.2gf ~ 130gf）
出货运输过程中需注意：卷带在运输过程中不能散开
