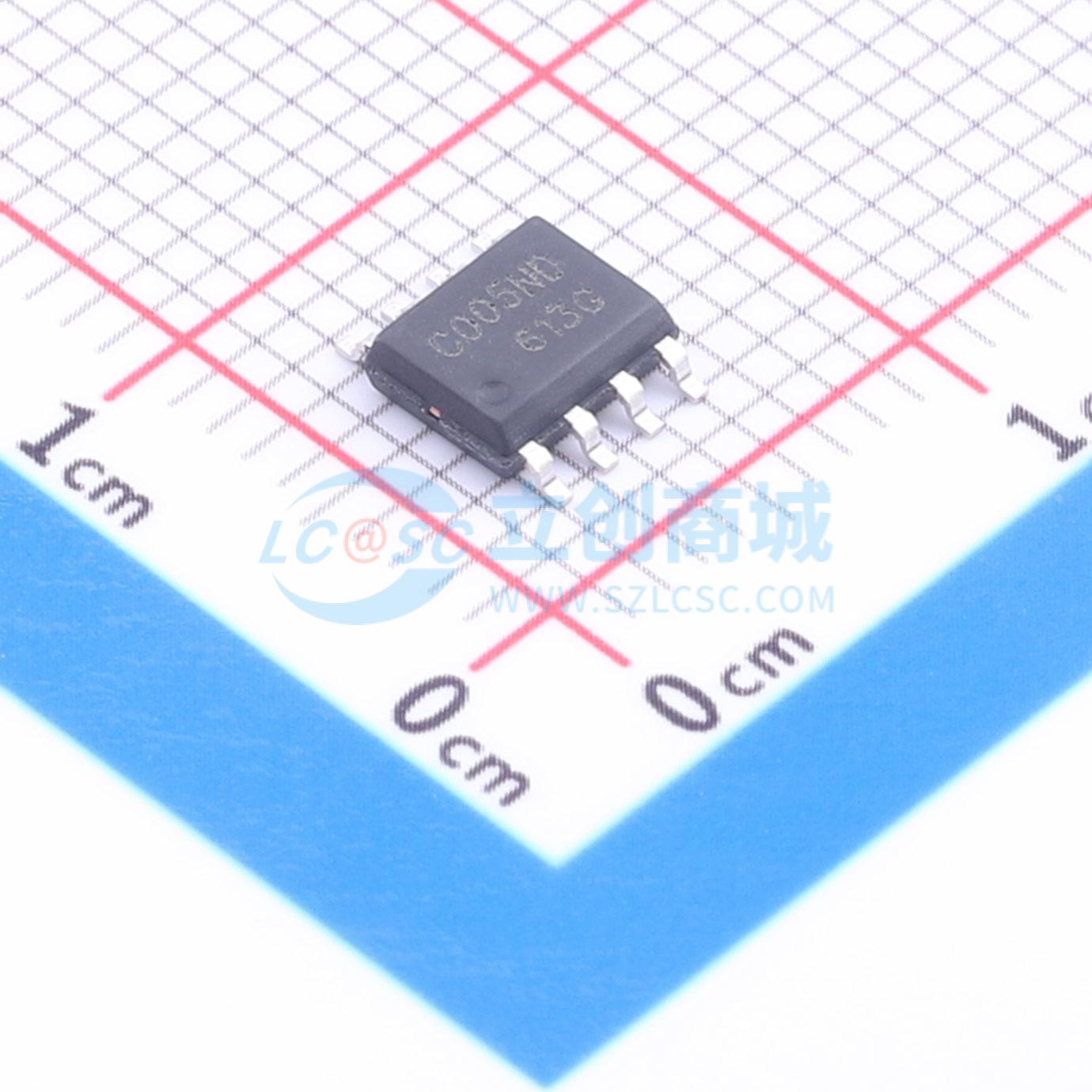

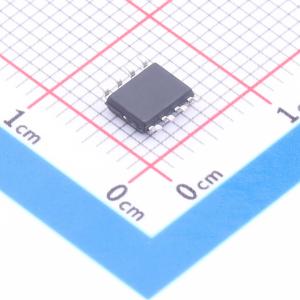

温馨提醒：图片仅供参考，商品以实物为准
SC005NDG
采用先进沟槽技术的N沟道MOSFET，低栅极电荷，适用于多种应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- N管/30V/18A/5MΩ/(典型4.5MΩ)
- 品牌名称
- DOINGTER(杜因特)
- 商品型号
- SC005NDG
- 商品编号
- C54557043
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.5185克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 18A | |
| 导通电阻(RDS(on)) | 4.5mΩ@10V | |
| 耗散功率(Pd) | 2.5W | |
| 阈值电压(Vgs(th)) | 1.55V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 42nC@10V | |
| 输入电容(Ciss) | 2.098nF | |
| 反向传输电容(Crss) | 187pF | |
| 工作温度 | -50℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 207pF |
商品概述
这款N沟道MOSFET采用先进的沟槽技术和设计，可提供出色的导通电阻（RDS(ON)）和低栅极电荷。它可用于多种应用场景。
商品特性
- 漏源电压（VDS）为30V，漏极电流（ID）为18A，在栅源电压（VGS）为10V时，导通电阻（RDS(ON)）小于5mΩ（典型值为4.5mΩ）
- 低栅极电荷
- 有环保型器件可供选择
- 采用先进的高单元密度沟槽技术，实现超低导通电阻（RDS(ON)）
- 封装散热性能良好
- 湿度敏感度等级为3级（MSL3）
