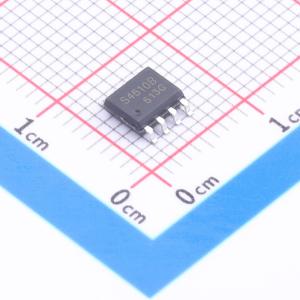

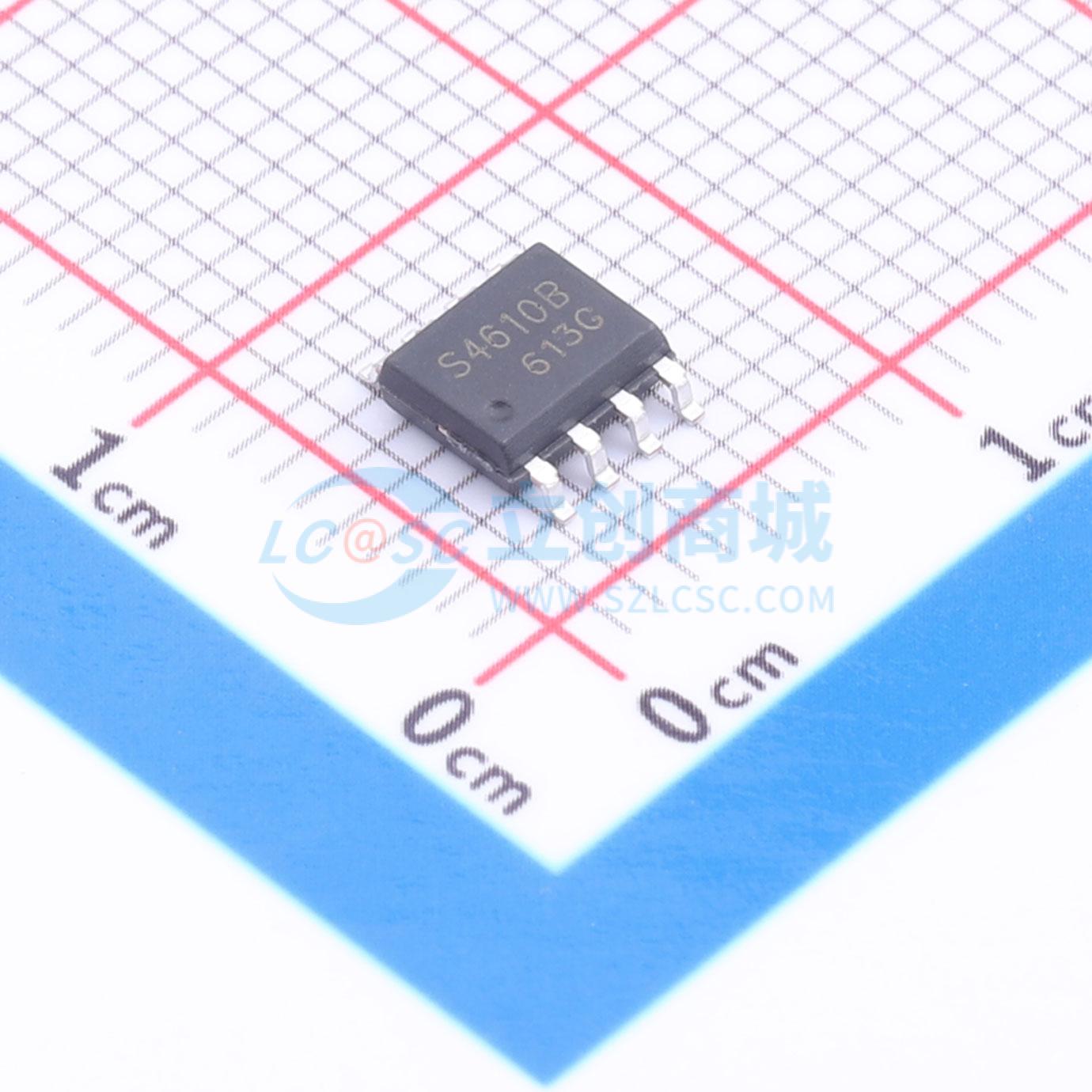

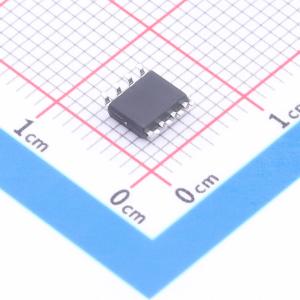

温馨提醒：图片仅供参考，商品以实物为准
DOS4610B
N+P沟道MOSFET采用先进沟槽技术，低栅极电荷，适用于多种应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- N+P管/60V/6A/26MΩ/(典型20MΩ)
- 品牌名称
- DOINGTER(杜因特)
- 商品型号
- DOS4610B
- 商品编号
- C54557046
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.403717克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 6A | |
| 导通电阻(RDS(on)) | 20mΩ@10V | |
| 耗散功率(Pd) | 1.4W | |
| 阈值电压(Vgs(th)) | 1.7V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 25nC@10V | |
| 输入电容(Ciss) | 1.03nF | |
| 反向传输电容(Crss) | 63pF | |
| 工作温度 | -50℃~+150℃ | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 68.2pF |
商品概述
这款N+P沟道MOSFET采用先进的沟槽技术和设计，可提供出色的导通电阻（RDS(ON)）和低栅极电荷。它可用于各种应用。
商品特性
- N沟道：VDS = 60V，ID = 6A，RDS(ON) < 26mΩ，VGS = 10V（7V时：20mΩ）
- P沟道：VDS = -60V，ID = -9A，RDS(ON) < 35mΩ，VGS = -10V（典型值：28.5mΩ）
- 低栅极电荷
- 有环保器件可选
- 采用先进的高单元密度沟槽技术，实现超低导通电阻（RDS(ON)）
- 出色的封装，散热良好
- MSL3
