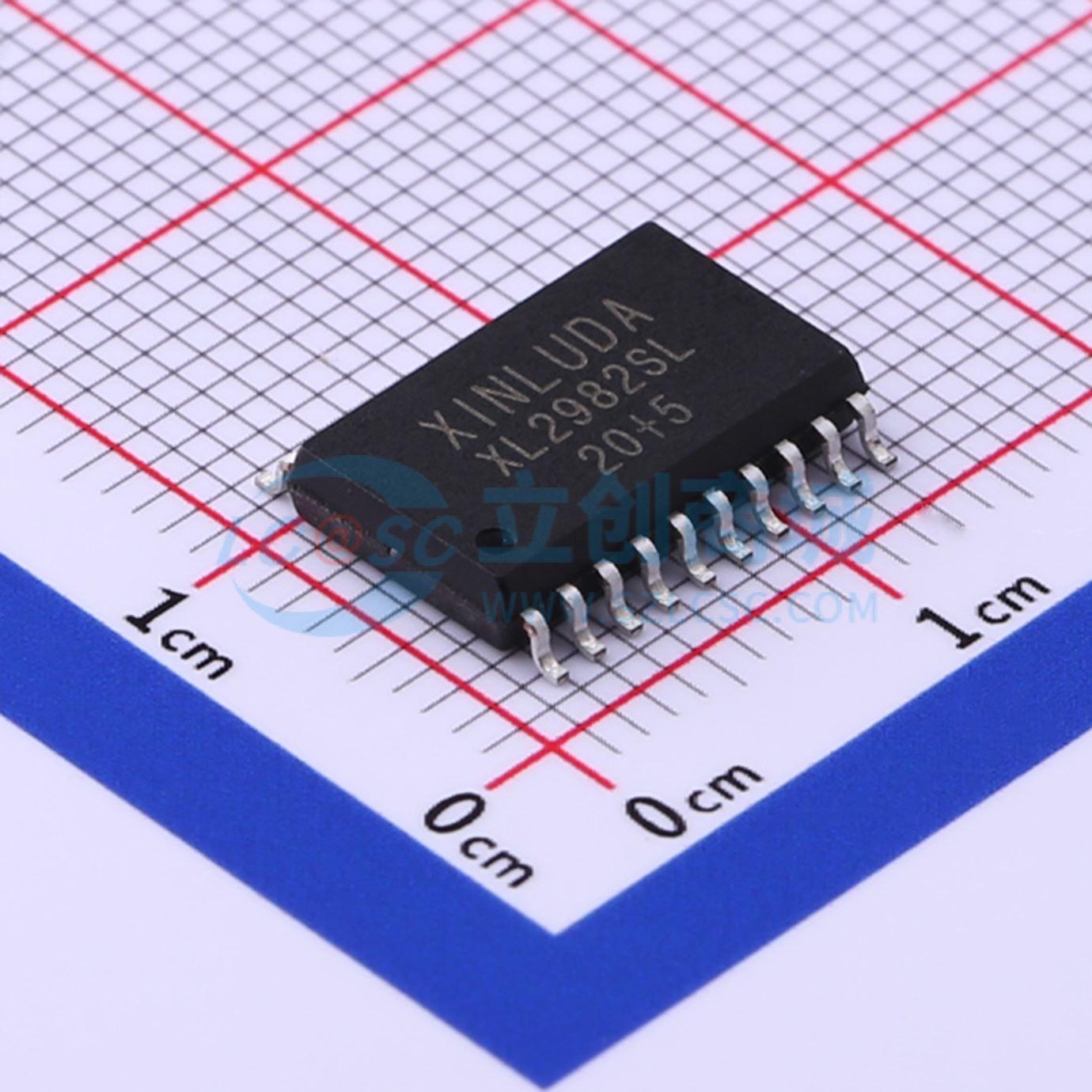

温馨提醒：图片仅供参考，商品以实物为准
XL2982SL
XL2982SL
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 集射极饱和压降(VCE(sat)@Ii,Ic)：1.8V 输出漏电流(Icex@Vce)：20uA 开态输入电流(Ii@Vi)：1.25mA@12V 嵌位二极管漏电流(IR@VR)：50uA@50V 嵌位二极管正向压降(VF@IF)：1.5V@350mA 8通道源极驱动 500mA
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XL2982SL
- 商品编号
- C556266
- 商品封装
- SOP-20-208mil
- 包装方式
- 编带
- 商品毛重
- 1.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 继电器/线圈驱动芯片 | |
| 通道数 | 8 |
| 属性 | 参数值 | |
|---|---|---|
| 峰值电流 | 500mA | |
| 工作温度 | -25℃~+85℃ |
商品概述
对于受益于独立逻辑地和负载地的高端开关应用，这些器件推荐使用，其负载电源电压可达50 V，输出电流可达 -500 mA。这些8通道源极驱动器可用于低电平逻辑与大电流负载之间的接口。典型负载包括继电器、螺线管、灯、步进和/或伺服电机、打印头和LED。 所有器件均可与5 V逻辑系统配合使用，如TTL、肖特基TTL、DTL和5 V CMOS。提供的器件封装在电气上可互换，能承受最高50 V的输出关断电压，最低工作电压为5 V。该系列所有器件均集成了输入限流电阻和输出瞬态抑制二极管，并通过高电平有效输入激活。 该封装为20引脚宽体SOP，与被其取代的18引脚SOP版本相比，热特性有所改善（电气上100%引脚兼容）。 该封装无铅（Pb），引脚框架采用100%雾锡电镀。
商品特性
- 与TTL、DTL、PMOS或CMOS输入兼容
- 500 mA输出源电流能力
- 输出具有瞬态保护
- 输出击穿电压可达50 V
- SOP封装
