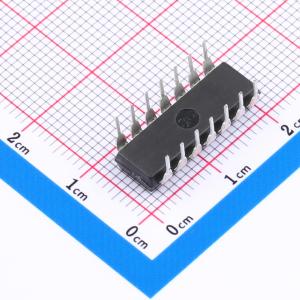

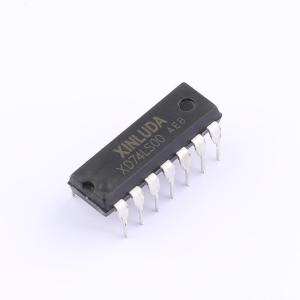

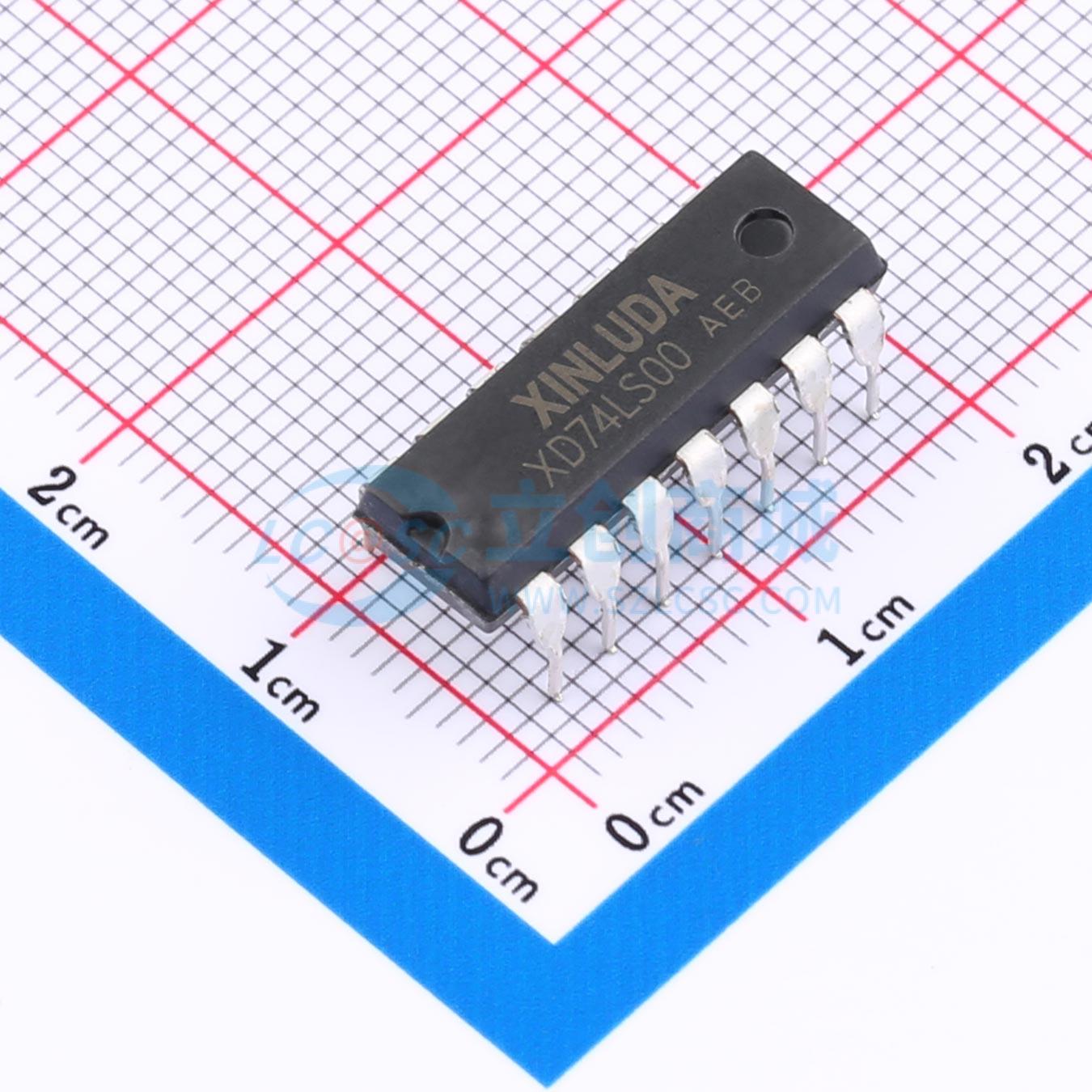

XD74LS00
四组 2 输入与非门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 逻辑电路的归属系列：74LS 逻辑类型：与非门 通道数：4 每通道输入数：2 电源电压：4.75V~5.25V SN74LS00 四路 2 输入正与非门
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XD74LS00
- 商品编号
- C556265
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.666克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 4 | |
| 工作电压 | 4.75V~5.25V | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 400uA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | 2.7V | |
| 输出低电平(VOL) | 400mV；500mV | |
| 系列 | 74LS | |
| 传播延迟(tpd) | 13ns@5V,15pF；12ns@5V,15pF | |
| 工作温度 | 0℃~+70℃ | |
| 输入通道数 | 2 |
