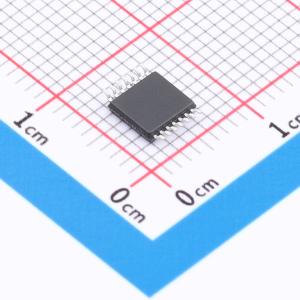

温馨提醒：图片仅供参考，商品以实物为准
74LVC07APW
带开漏输出的六缓冲器，适用于混合电压环境，具备施密特触发功能和部分掉电模式
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- Hex buffer with open-drain outputs
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74LVC07APW
- 商品编号
- C54411085
- 商品封装
- TSSOP-14L
- 包装方式
- 编带
- 商品毛重
- 0.172636克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | 开漏 | |
| 工作电压 | 1.2V~5.5V | |
| 元件数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 每个元件位数 | 6 | |
| 通道类型 | 单向 | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 40uA |
商品概述
74LVC07A是一款带有开漏输出的六缓冲器。输入可以由3.3V或5V器件驱动。此特性允许这些器件在混合3.3V和5V环境中用作转换器。 所有输入的施密特触发器动作使电路能够容忍较慢的输入上升和下降时间。 该器件针对使用IOFF的部分掉电应用进行了全面规格设计。IOFF电路可禁用输出，防止器件掉电时通过器件产生可能造成损坏的回流电流。
商品特性
- 宽电源电压范围为1.2V ~ 5.5V
- 输入可耐受高达5.5V的过电压
- CMOS低功耗
- IOFF电路提供部分掉电模式操作
- 闩锁性能超过250mA
- 可直接与TTL电平接口
- 符合JEDEC标准：
- JESD8 - 7（1.65V ~ 1.95V）
- JESD8 - 5（2.3V ~ 2.7V）
- JESD8C（2.7V ~ 3.6V）
- JESD36（4.5V ~ 5.5V）
- ESD保护：
- HBM ANSI/ESDA/JEDEC JS - 001 3A类超过6000V
- CDM ANSI/ESDA/JEDEC JS - 002 C3类超过2000V
- 多种封装选项
