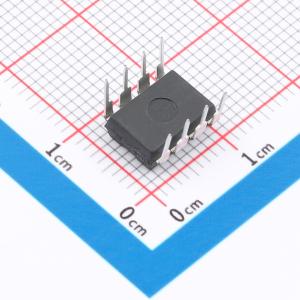

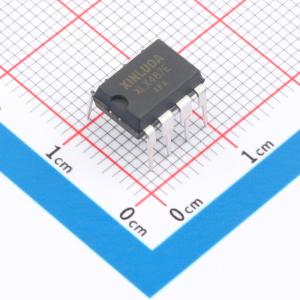

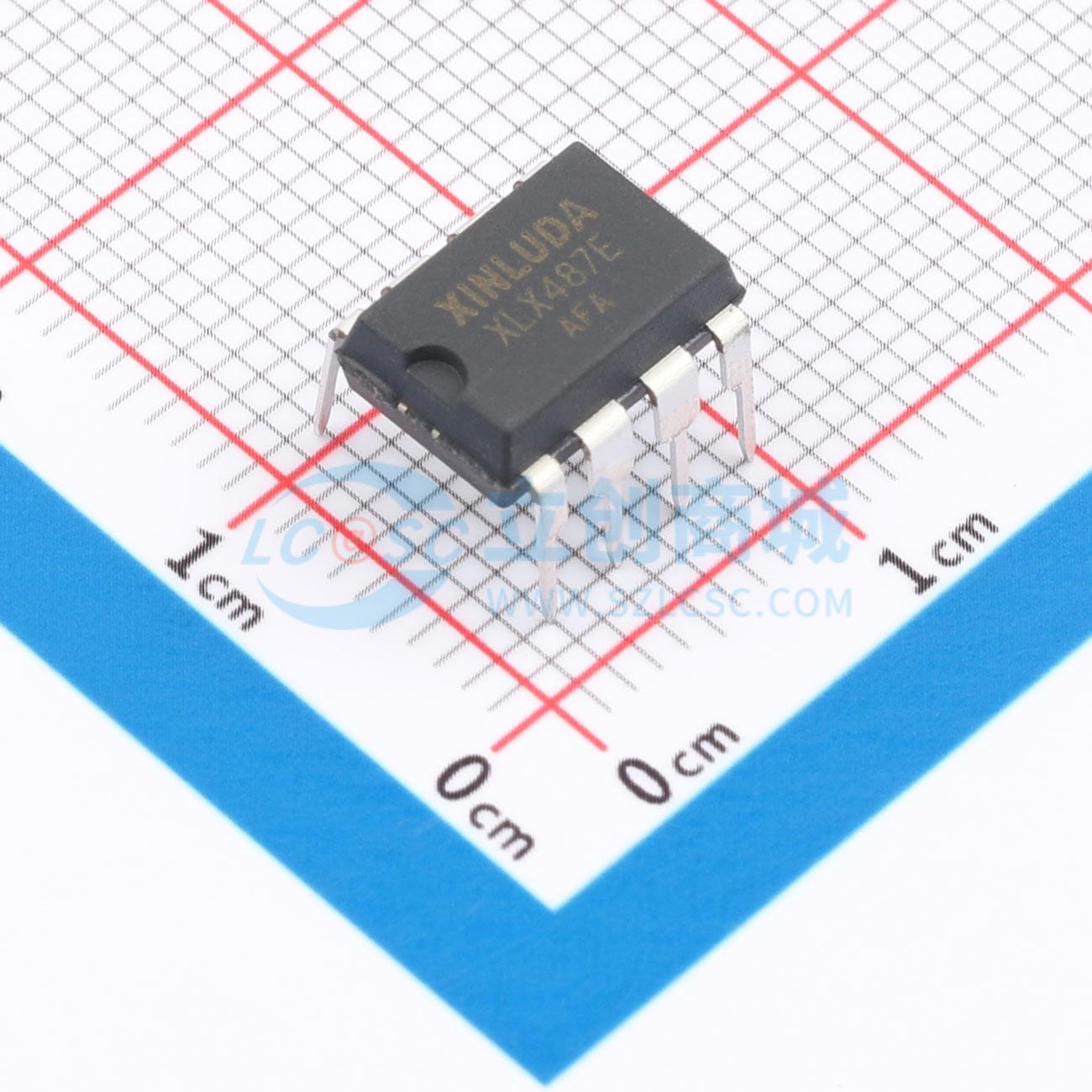

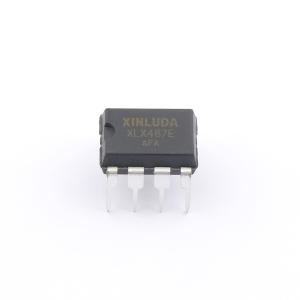

温馨提醒：图片仅供参考，商品以实物为准
XLX487EPA
低功耗、限摆率、RS-485/RS-422收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XLX487EPA
- 商品编号
- C54415122
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.8818克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 5V | |
| 数据速率 | 250Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 128 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 120uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | Tx/Rx启用；热关断保护；使能关断；过流保护；低功耗模式 |
商品概述
XLX487是适用于恶劣环境下RS - 485和RS - 422通信的低功耗收发器。每个驱动器输出和接收器输入均能承受±15kV静电放电（ESD）冲击而不会发生闩锁。这些器件包含一个驱动器和一个接收器。XLX487采用了降低压摆率的驱动器，可最大限度减少电磁干扰（EMI），并减少因电缆端接不当引起的反射，从而实现高达250kbps的无差错数据传输。
当空载或驱动器禁用且满载时，收发器的电源电流低至120µA。
驱动器具有短路电流限制功能，并通过热关断电路防止过度功耗，该电路会使驱动器输出进入高阻抗状态。接收器输入具有故障保护功能，当输入开路时可确保输出逻辑高电平。
XLX487具有四分之一单位负载接收器输入阻抗，允许总线上连接多达128个收发器。XLX487专为半双工应用而设计。
应用领域
- 低功耗RS - 485收发器
- 低功耗RS - 422收发器
- 电平转换器
- 对EMI敏感应用的收发器
- 工业控制局域网
